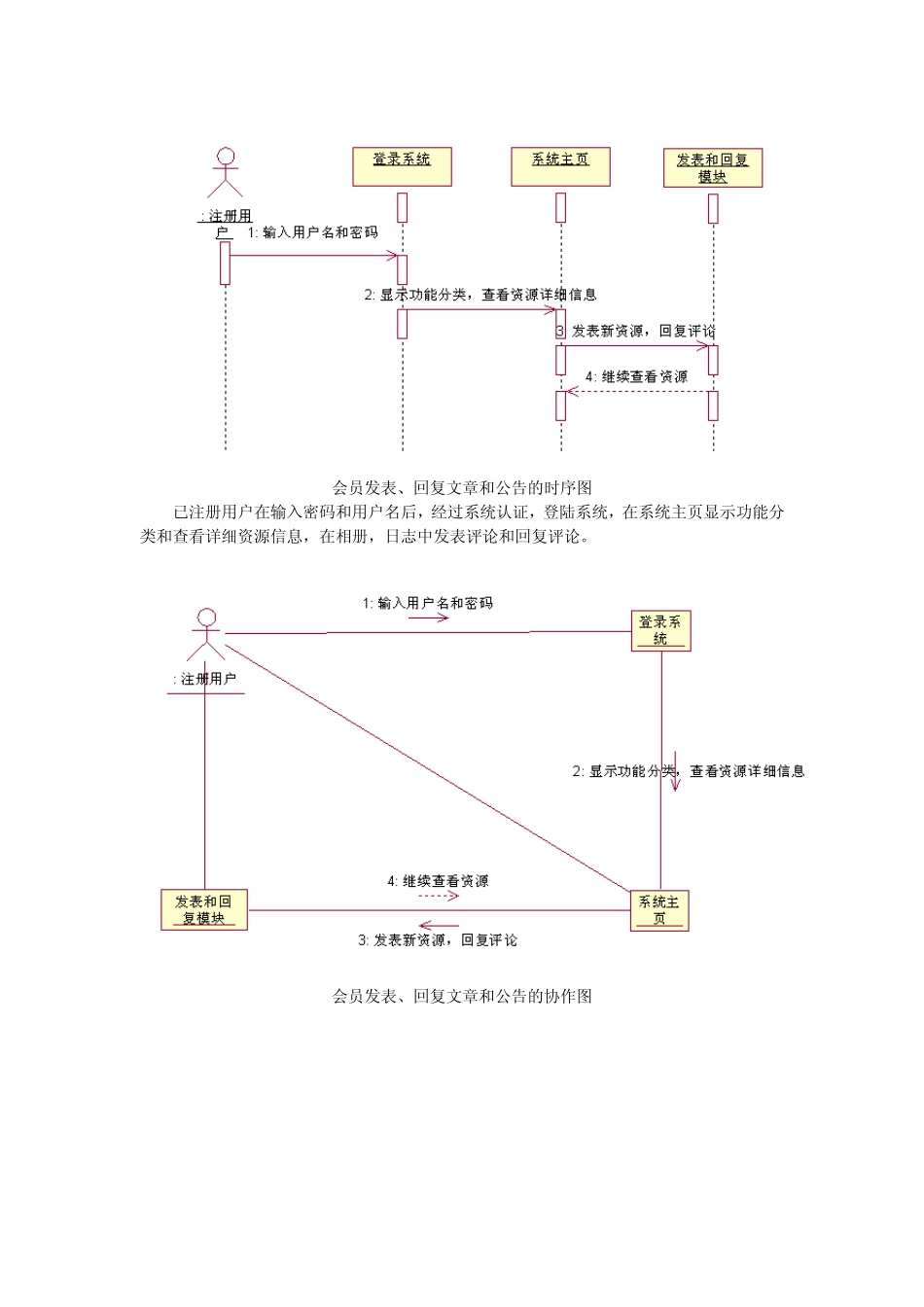

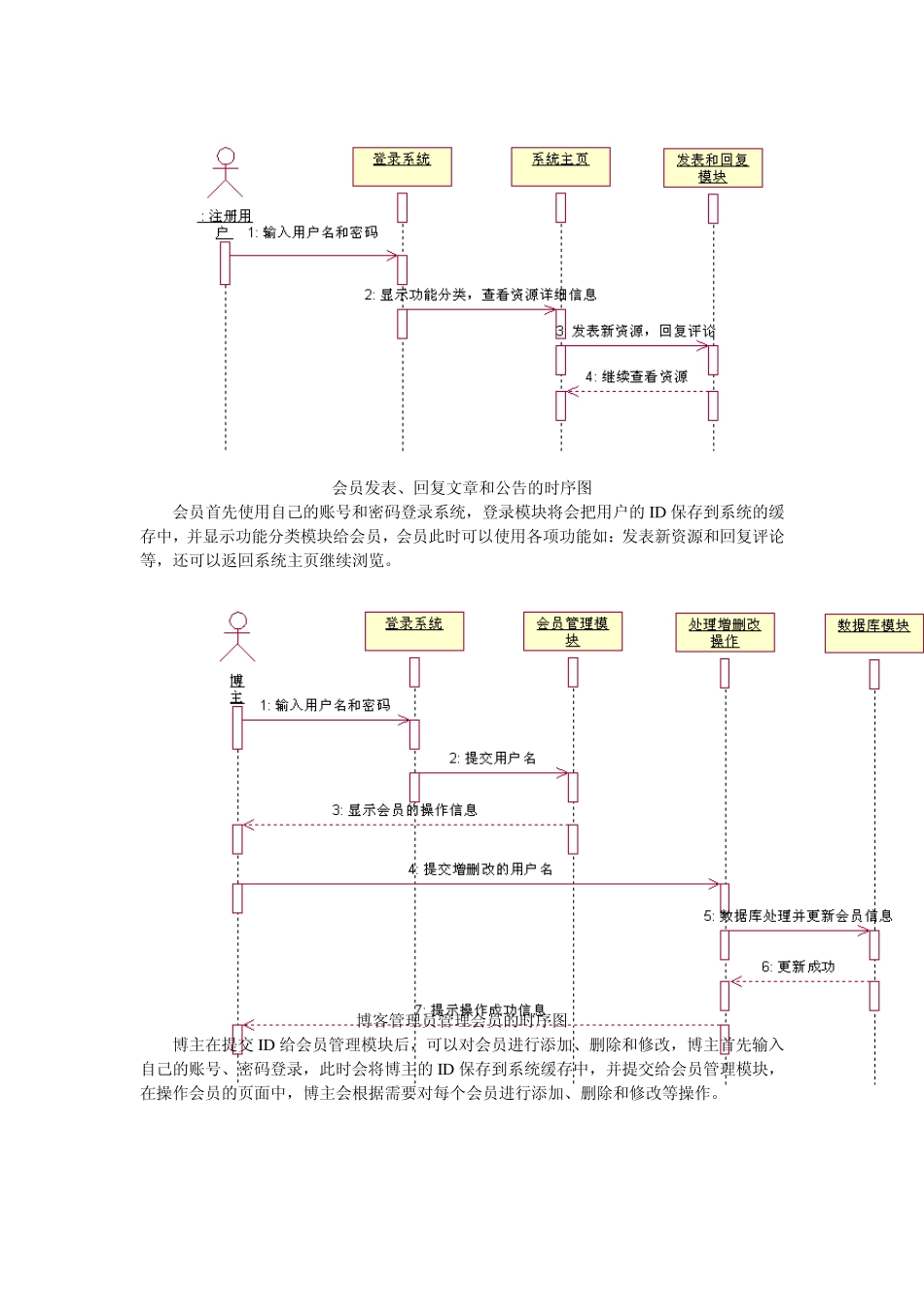

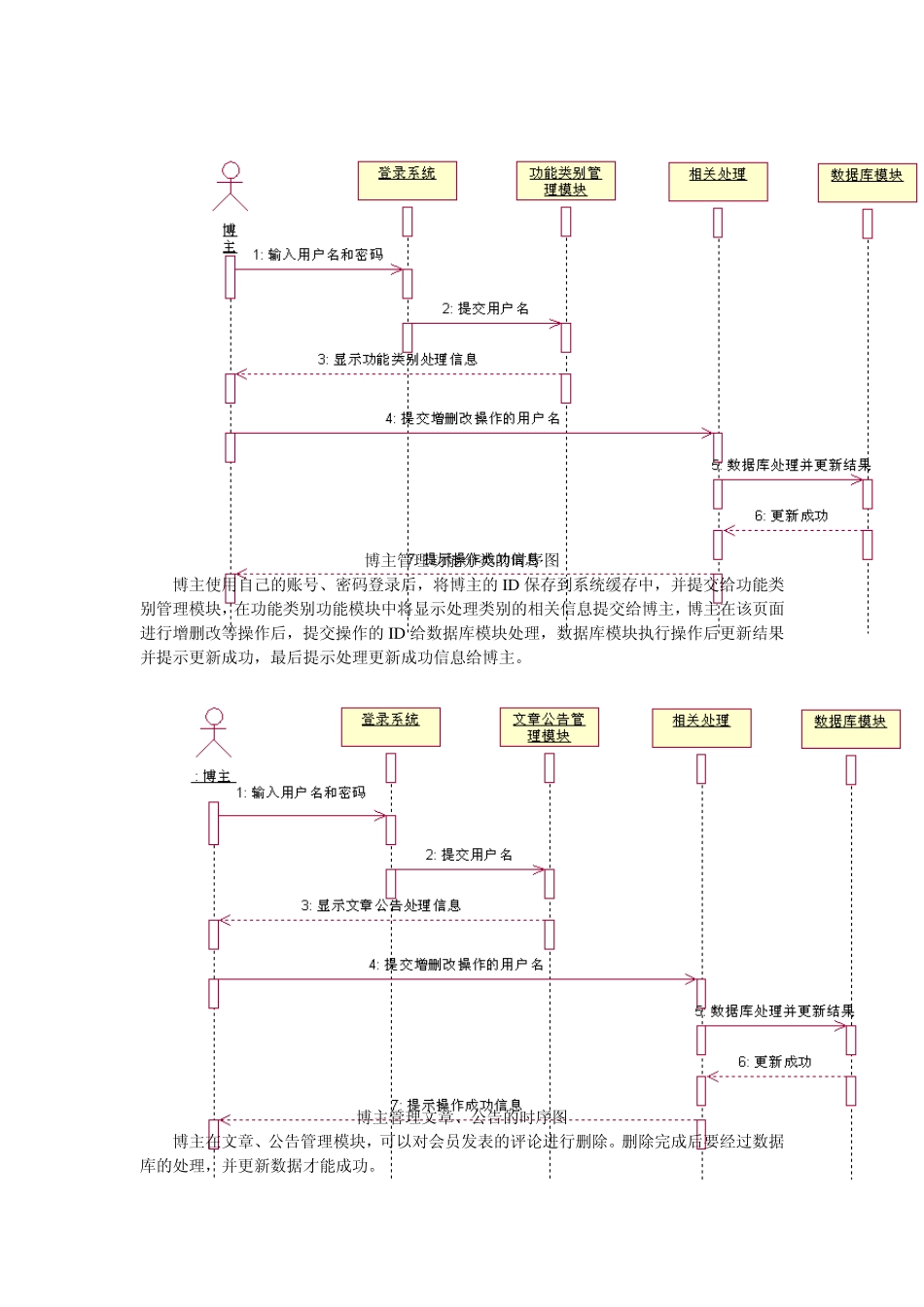

会员发表、回复文章和公告的时序图 会员首先使用自己的账号和密码登录系统,登录模块将会把用户的 ID 保存到系统的缓存中,并显示功能分类模块给会员,会员此时可以使用各项功能如:发表新资源和回复评论等,还可以返回系统主页继续浏览。 博客管理员管理会员的时序图 博主在提交 ID 给会员管理模块后,可以对会员进行添加、删除和修改,博主首先输入自己的账号、密码登录,此时会将博主的 ID 保存到系统缓存中,并提交给会员管理模块,在操作会员的页面中,博主会根据需要对每个会员进行添加、删除和修改等操作。 博主管理功能分类的时序图 博主使用自己的账号、密码登录后,将博主的ID 保存到系统缓存中,并提交给功能类别管理模块,在功能类别功能模块中将显示处理类别的相关信息提交给博主,博主在该页面进行增删改等操作后,提交操作的ID 给数据库模块处理,数据库模块执行操作后更新结果并提示更新成功,最后提示处理更新成功信息给博主。 博主管理文章、公告的时序图 博主在文章、公告管理模块,可以对会员发表的评论进行删除。删除完成后要经过数据库的处理,并更新数据才能成功。 会员发表、回复文章和公告的时序图 已注册用户在输入密码和用户名后,经过系统认证,登陆系统,在系统主页显示功能分类和查看详细资源信息,在相册,日志中发表评论和回复评论。 会员发表、回复文章和公告的协作图 博客管理员管理会员的时序图 博主登陆系统后,经过系统验证为博主后,可以进入会员管理模块,对会员进行增删改操作,操作成功后,数据库处理并更新会员信息,并返回操作成功信息。 博客管理员管理会员的协作图 博主管理功能分类的时序图 (错误图,需要改进) 博主管理功能分类的协作图 博主管理文章、公告的时序图 博主登陆后,系统认证为博主后,博主可以进行增删改文章和公告,操作进行后,会提交数据库进行处理,如果更新成功,系统会显示更新成功信息。 博主管理文章、公告的协作图 博主管理相册时序图 博主登陆后,系统认证为博主,博主可以竟如相册并修改相册如果修改成功,则回到主页。博主也可以回复相册中的留言,回复成功后,则回到主页。 博主管理相册协作图 会员浏览相册时序图 会员登陆后,可以进入相册,并显示相册分类,同时可以查看照片,并发表留言,如果留言成功,则返回主页。 会员浏览相册的协作图
