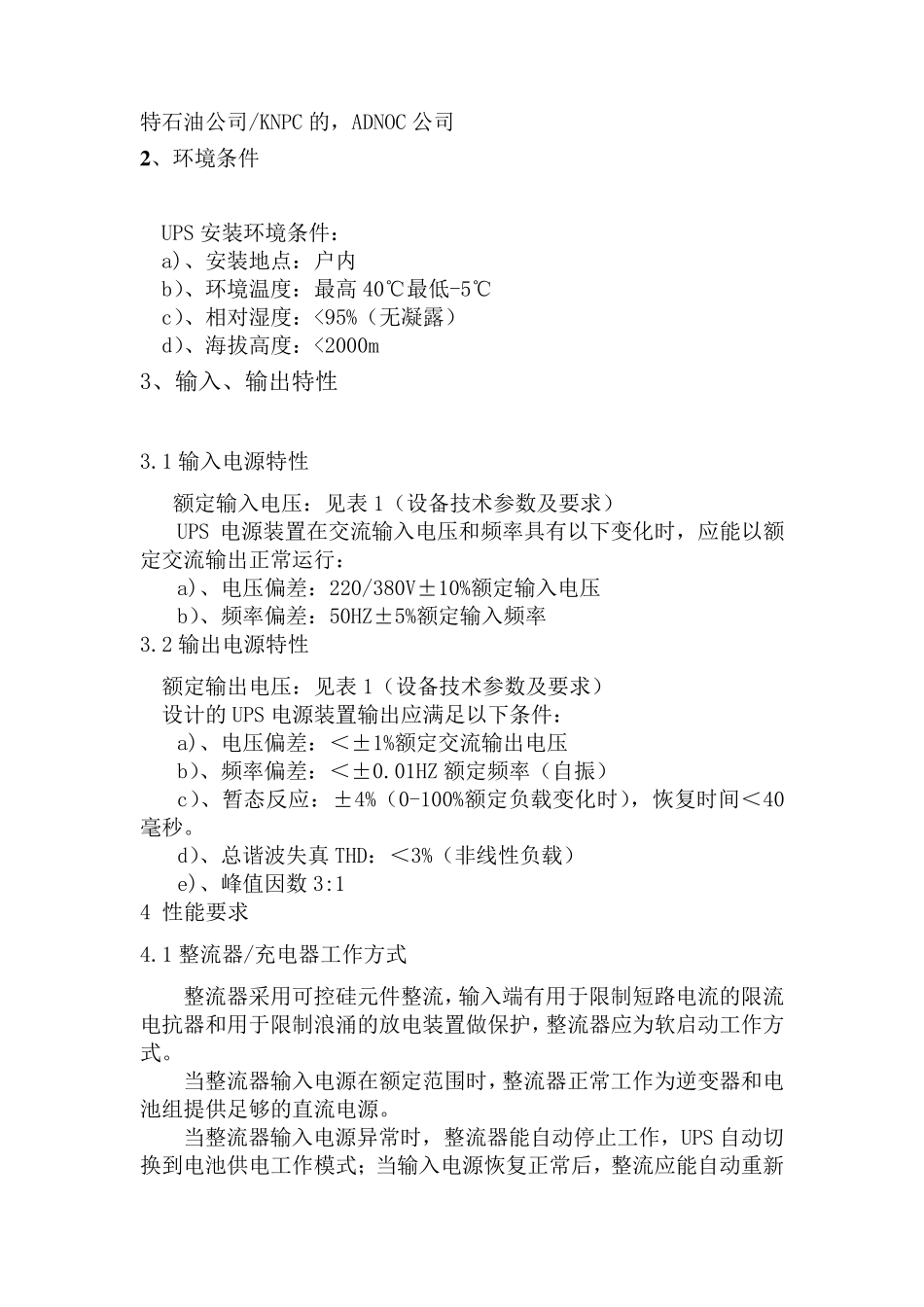

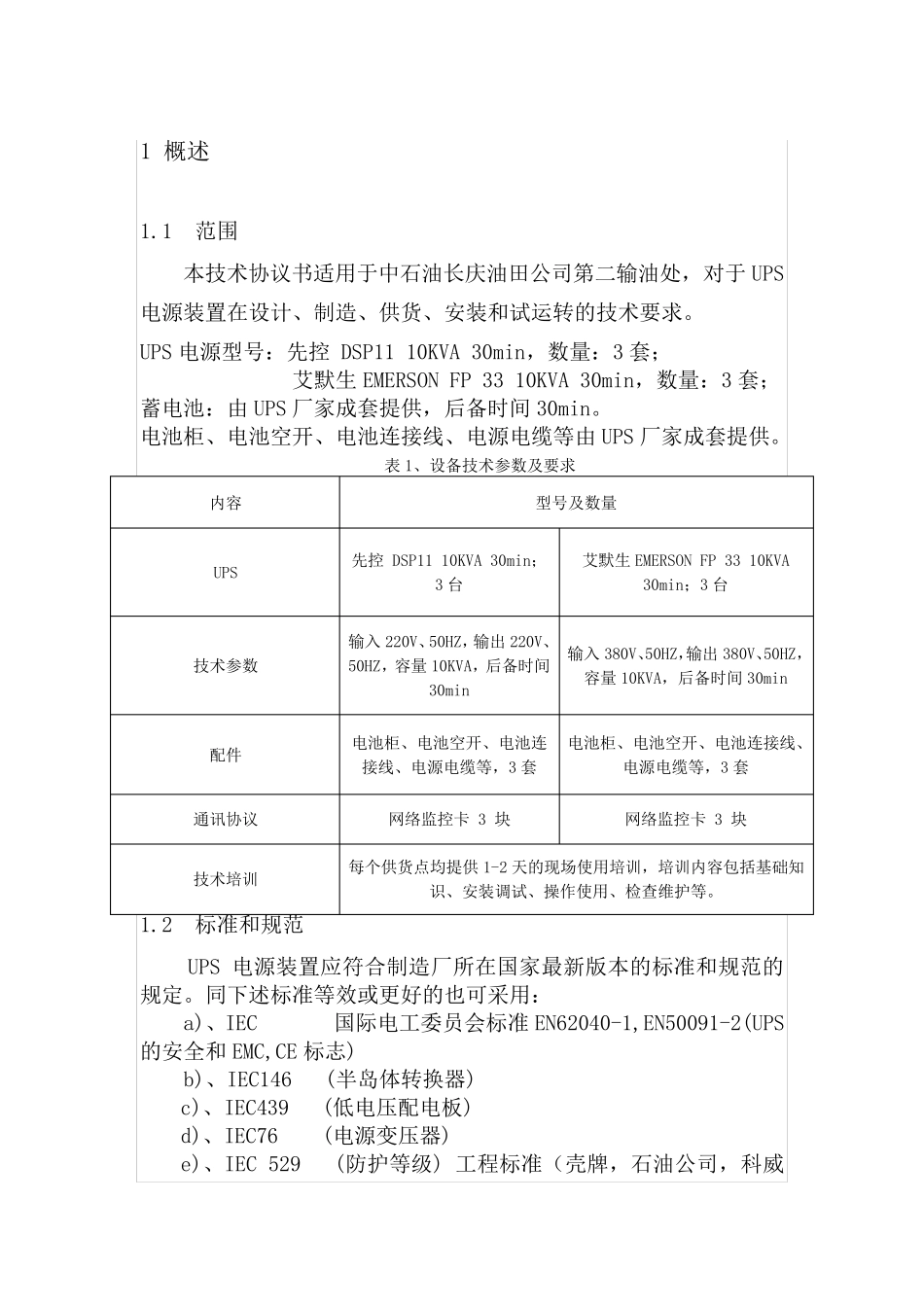

不间断电源（UPS）技术协议 需方： 代表： 供方： 代表： 1 概述 1.1 范围 本技术协议书适用于中石油长庆油田公司第二输油处，对于UPS电源装置在设计、制造、供货、安装和试运转的技术要求。 UPS 电源型号：先控 DSP11 10KVA 30min，数量：3 套； 艾默生 EMERSON FP 33 10KVA 30min，数量：3 套； 蓄电池：由 UPS 厂家成套提供，后备时间 30min。 电池柜、电池空开、电池连接线、电源电缆等由 UPS 厂家成套提供。 表 1、设备技术参数及要求 内容 型号及数量 UPS 先控 DSP11 10KVA 30min； 3 台 艾默生 EMERSON FP 33 10KVA 30min；3 台 技术参数 输入 220V、50HZ，输出 220V、50HZ，容量 10KVA，后备时间30min 输入 380V、50HZ，输出 380V、50HZ，容量 10KVA，后备时间 30min 配件 电池柜、电池空开、电池连接线、电源电缆等，3 套 电池柜、电池空开、电池连接线、电源电缆等，3 套 通讯协议 网络监控卡 3 块 网络监控卡 3 块 技术培训 每个供货点均提供 1-2 天的现场使用培训，培训内容包括基础知识、安装调试、操作使用、检查维护等。 1.2 标准和规范 UPS 电源装置应符合制造厂所在国家最新版本的标准和规范的规定。同下述标准等效或更好的也可采用： a)、IEC 国际电工委员会标准 EN62040-1,EN50091-2(UPS的安全和 EMC,CE 标志) b)、IEC146 (半岛体转换器) c)、IEC439 (低电压配电板) d)、IEC76 (电源变压器) e)、IEC 529 (防护等级) 工程标准（壳 牌 ，石油公司，科 威特石油公司/KNPC 的，ADNOC 公司 2、环境条件 UPS 安装环境条件： a)、安装地点：户内 b）、环境温度：最高40℃最低-5℃ c）、相对湿度：<95%（无凝露） d）、海拔高度：<2000m 3、输入、输出特性 3.1 输入电源特性 额定输入电压：见表1（设备技术参数及要求） UPS 电源装置在交流输入电压和频率具有以下变化时，应能以额定交流输出正常运行： a)、电压偏差：220/380V±10%额定输入电压 b）、频率偏差：50HZ±5%额定输入频率 3.2 输出电源特性 额定输出电压：见表1（设备技术参数及要求） 设计的UPS 电源装置输出应满足以下条件： a)、电压偏差：＜±1%额定交流输出电压 b）、频率偏差：＜±0.01HZ 额定频率（自振） c）、暂态反应：±4%（0-100%额定负载变化时），恢复时间＜40毫秒。 d）、总谐波失真 THD：＜3%（非线性负载） e)、峰值因数3:...
