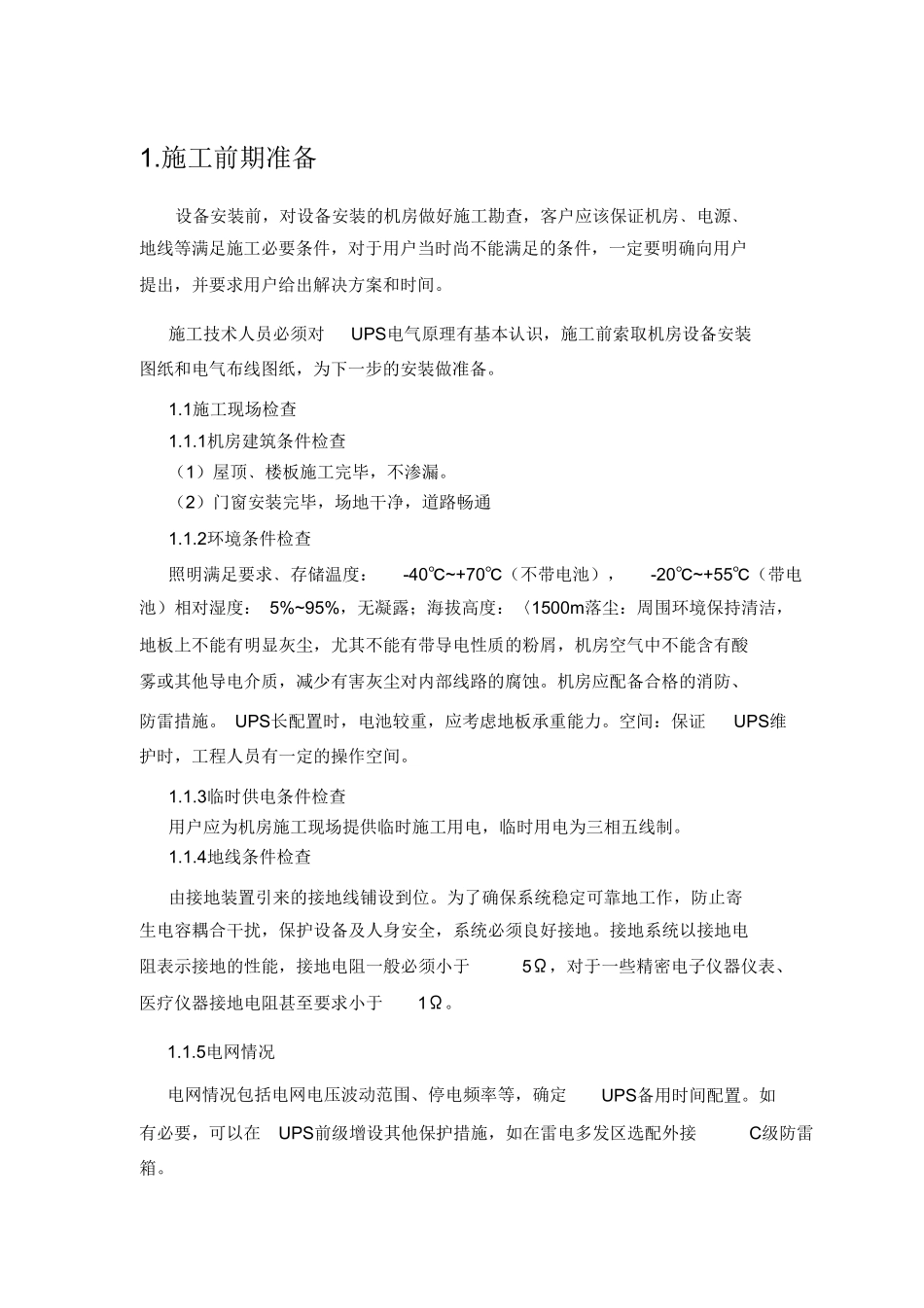

1.施工前期准备 设备安装前，对设备安装的机房做好施工勘查，客户应该保证机房﹑电源﹑ 地线等满足施工必要条件，对于用户当时尚不能满足的条件，一定要明确向用户 提出，并要求用户给出解决方案和时间。 施工技术人员必须对 UPS电气原理有基本认识，施工前索取机房设备安装 图纸和电气布线图纸，为下一步的安装做准备。 1.1施工现场检查 1.1.1机房建筑条件检查 （1）屋顶﹑楼板施工完毕，不渗漏。 （2）门窗安装完毕，场地干净，道路畅通 1.1.2环境条件检查 照明满足要求﹑存储温度： -40℃~+70℃（不带电池）， -20℃~+55℃（带电 池）相对湿度： 5%~95%，无凝露；海拔高度：〈1500m落尘：周围环境保持清洁， 地板上不能有明显灰尘，尤其不能有带导电性质的粉屑，机房空气中不能含有酸 雾或其他导电介质，减少有害灰尘对内部线路的腐蚀。机房应配备合格的消防、 防雷措施。 UPS长配置时，电池较重，应考虑地板承重能力。空间：保证 UPS维 护时，工程人员有一定的操作空间。 1.1.3临时供电条件检查 用户应为机房施工现场提供临时施工用电，临时用电为三相五线制。 1.1.4地线条件检查 由接地装置引来的接地线铺设到位。为了确保系统稳定可靠地工作，防止寄 生电容耦合干扰，保护设备及人身安全，系统必须良好接地。接地系统以接地电 阻表示接地的性能，接地电阻一般必须小于 5Ω，对于一些精密电子仪器仪表、 医疗仪器接地电阻甚至要求小于 1Ω。 1.1.5电网情况 电网情况包括电网电压波动范围、停电频率等，确定 UPS备用时间配置。如 有必要，可以在 UPS前级增设其他保护措施，如在雷电多发区选配外接 C级防雷 箱。 1.1.6配电要求 安装 UPS时，必须充分考虑设备的交流输入、输出和电池等因素，选用适当 的接线材料和线径。 UPS一般装在室内，距离负载较近，一般采用铜心绝缘电缆， 导线截面必须符合安全标准，满足电压降和温升等要求。当距离较远时，重点考 虑电压降，然后再校验温升，当距离近时，电压降很小，主要考虑温升指标。 1.1.7空开容量的选择 对于 10KVA、16KVA、20KVA的 UPS，交流输入线采用标准连接电缆，对于 10KVA、 16KVA、20KVA的 UPS，接线采用端子排型式，需要将 UPS交流输入线连接到用户 配电盘空气开关上，使 UPS或负载出现紧急情况时，能够迅速切断电源，防止设 备损坏。对于单进单出 10KVAUPS输入线上的空开≧ 100A（或 3进单出的输入线 上空开≧ 32A），对于...
