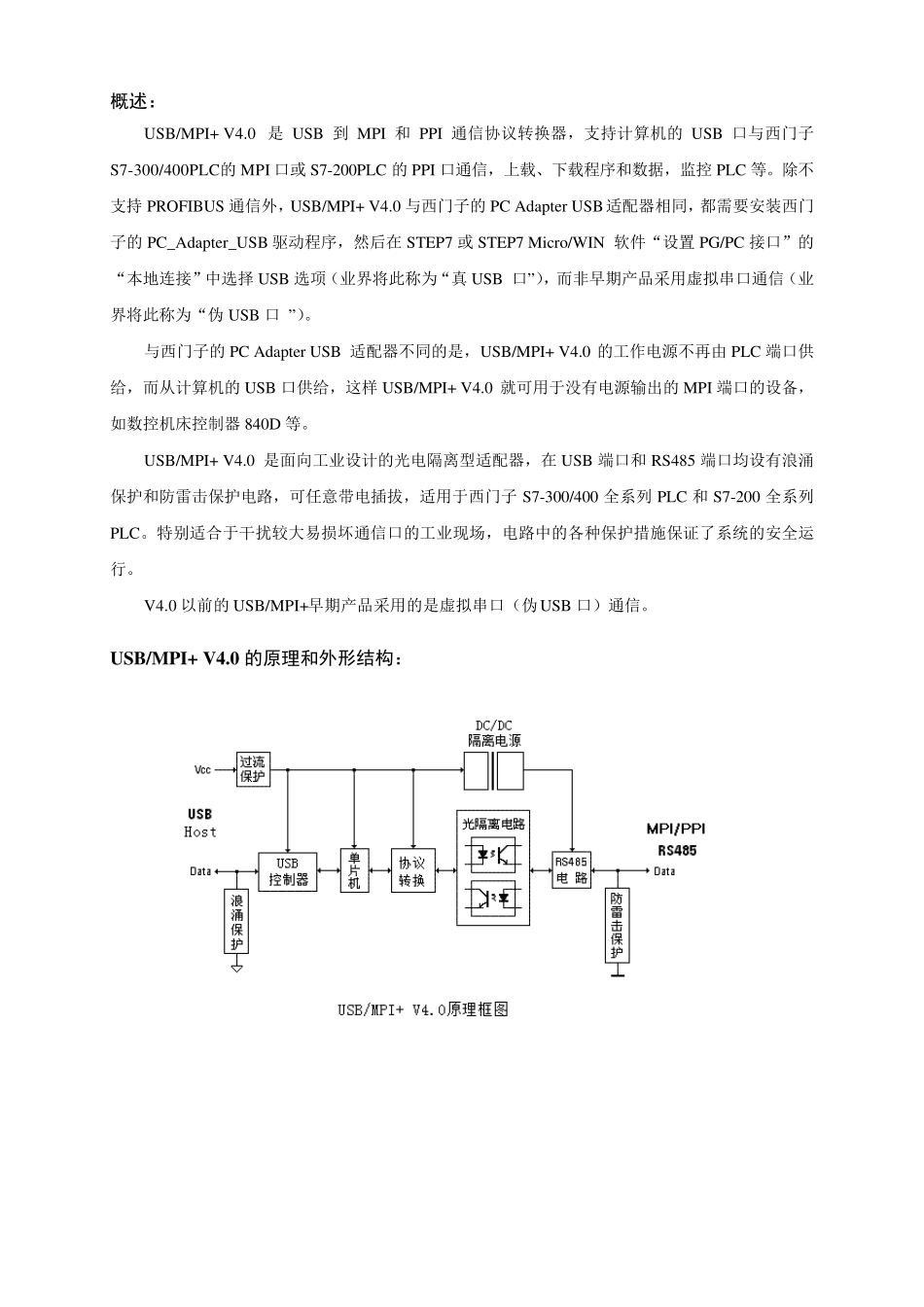

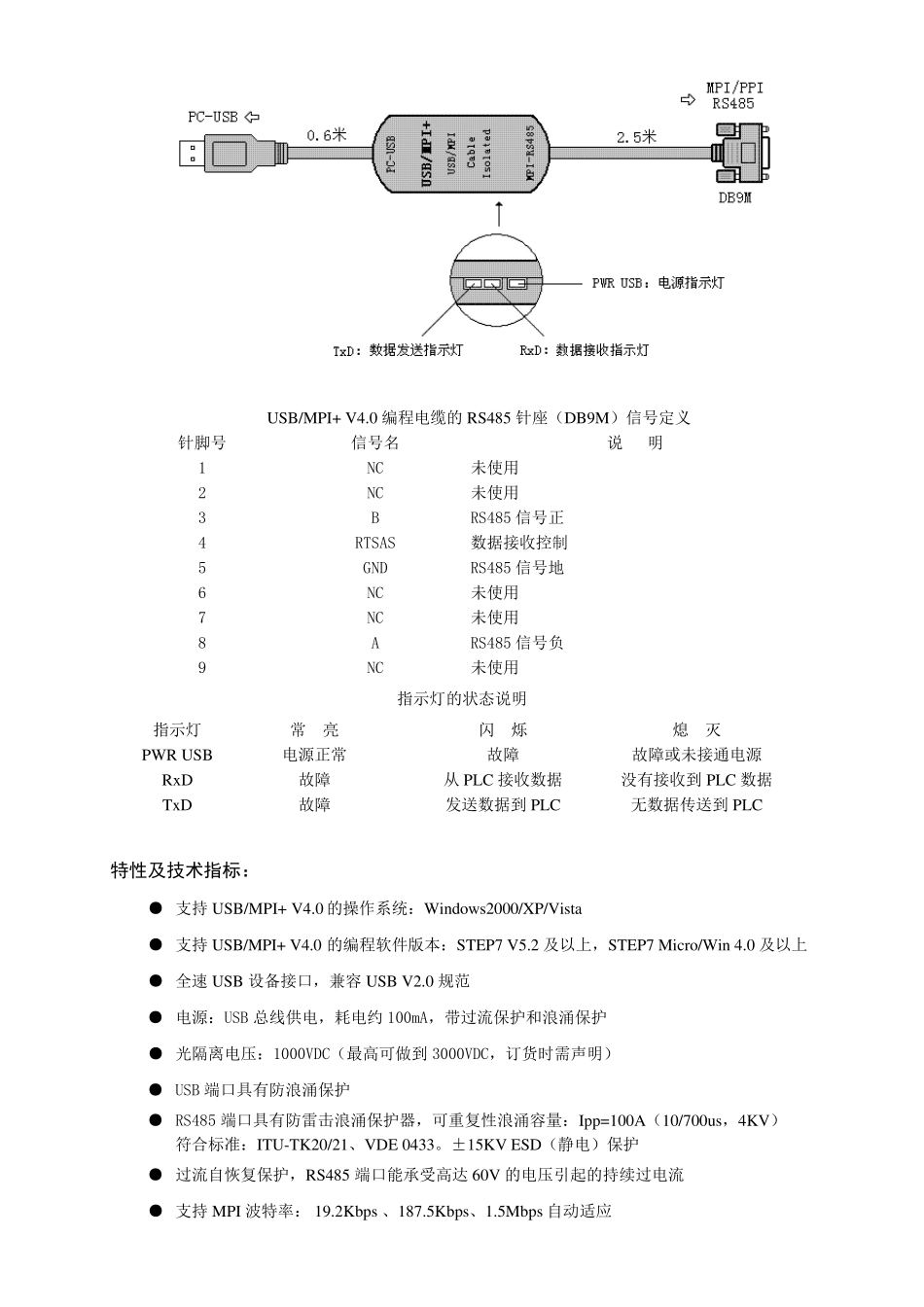

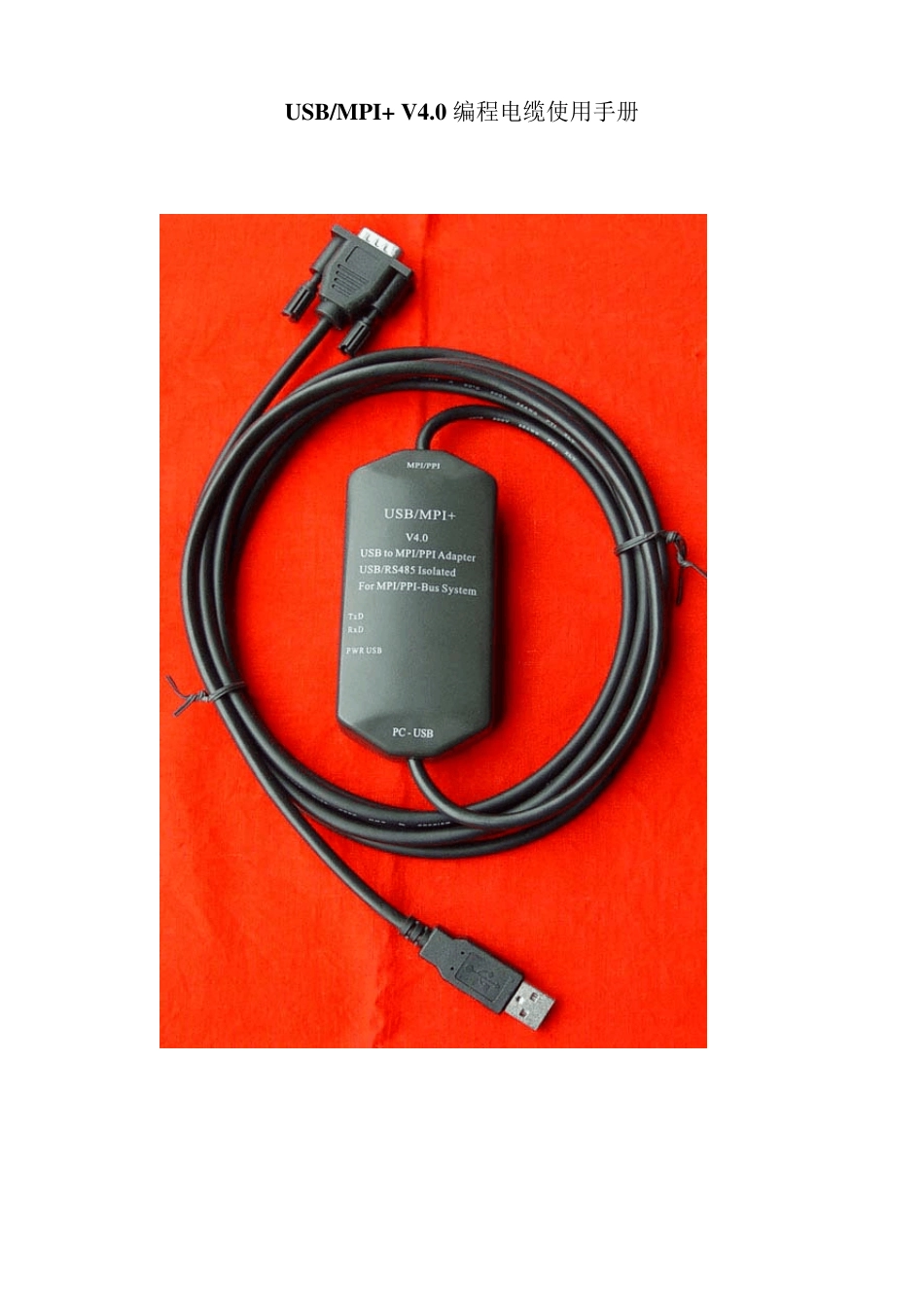

U SB/MPI+ V 4.0 编程电缆使用手册 概述： USB/MPI+ V4.0 是USB 到MPI 和PPI 通信协议转换器，支持计算机的USB 口与西门子S7-300/400PLC的MPI 口或S7-200PLC 的PPI 口通信，上载、下载程序和数据，监控PLC 等。除不支持PROFIBUS 通信外，USB/MPI+ V4.0 与西门子的PC Adapter USB适配器相同，都需要安装西门子的PC_Adapter_USB 驱动程序，然后在STEP7 或STEP7 Micro/WIN 软件“设置 PG/PC 接口”的“本地连接”中选择 USB 选项（业界将此称为“真 USB 口” ），而非早期产品采用虚拟串口通信（业界将此称为“伪 USB 口 ” ）。 与西门子的PC Adapter USB 适配器不同的是，USB/MPI+ V4.0 的工作电源不再由 PLC 端口供给，而从计算机的USB 口供给，这样 USB/MPI+ V4.0 就可用于没有电源输出的MPI 端口的设备，如数控机床控制器840D 等。 USB/MPI+ V4.0 是面向工业设计的光电隔离型适配器，在USB 端口和RS485 端口均设有浪涌保护和防雷击保护电路，可任意带电插拔，适用于西门子S7-300/400 全系列 PLC 和S7-200 全系列PLC。特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。 V4.0 以前的USB/MPI+早期产品采用的是虚拟串口（伪USB 口）通信。 U SB/MPI+ V 4.0 的原理和外形结构： USB/MPI+ V4.0 编程电缆的RS485 针座（DB9M）信号定义 针脚号 信号名 说 明 1 NC 未使用 2 NC 未使用 3 B RS485 信号正 4 RTSAS 数据接收控制 5 GND RS485 信号地 6 NC 未使用 7 NC 未使用 8 A RS485 信号负 9 NC 未使用 指示灯的状态说明 指示灯 常 亮 闪 烁 熄 灭 PWR USB 电源正常 故障 故障或未接通电源 RxD 故障 从PLC 接收数据 没有接收到PLC 数据 TxD 故障 发送数据到PLC 无数据传送到PLC 特性及技术指标： ● 支持USB/MPI+ V4.0 的操作系统：Windows2000/XP/Vista ● 支持USB/MPI+ V4.0 的编程软件版本：STEP7 V5.2 及以上，STEP7 Micro/Win 4.0 及以上 ● 全速USB 设备接口，兼容USB V2.0 规范 ● 电源：USB 总线供电，耗电约100mA，带过流保护和浪涌保护 ● 光隔离电压：1000VDC（最高可做到3000VDC，订货时需声明） ● USB 端口具有防浪涌保护 ● RS485 端口具有防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4KV） 符合标准：ITU-TK20/21...
