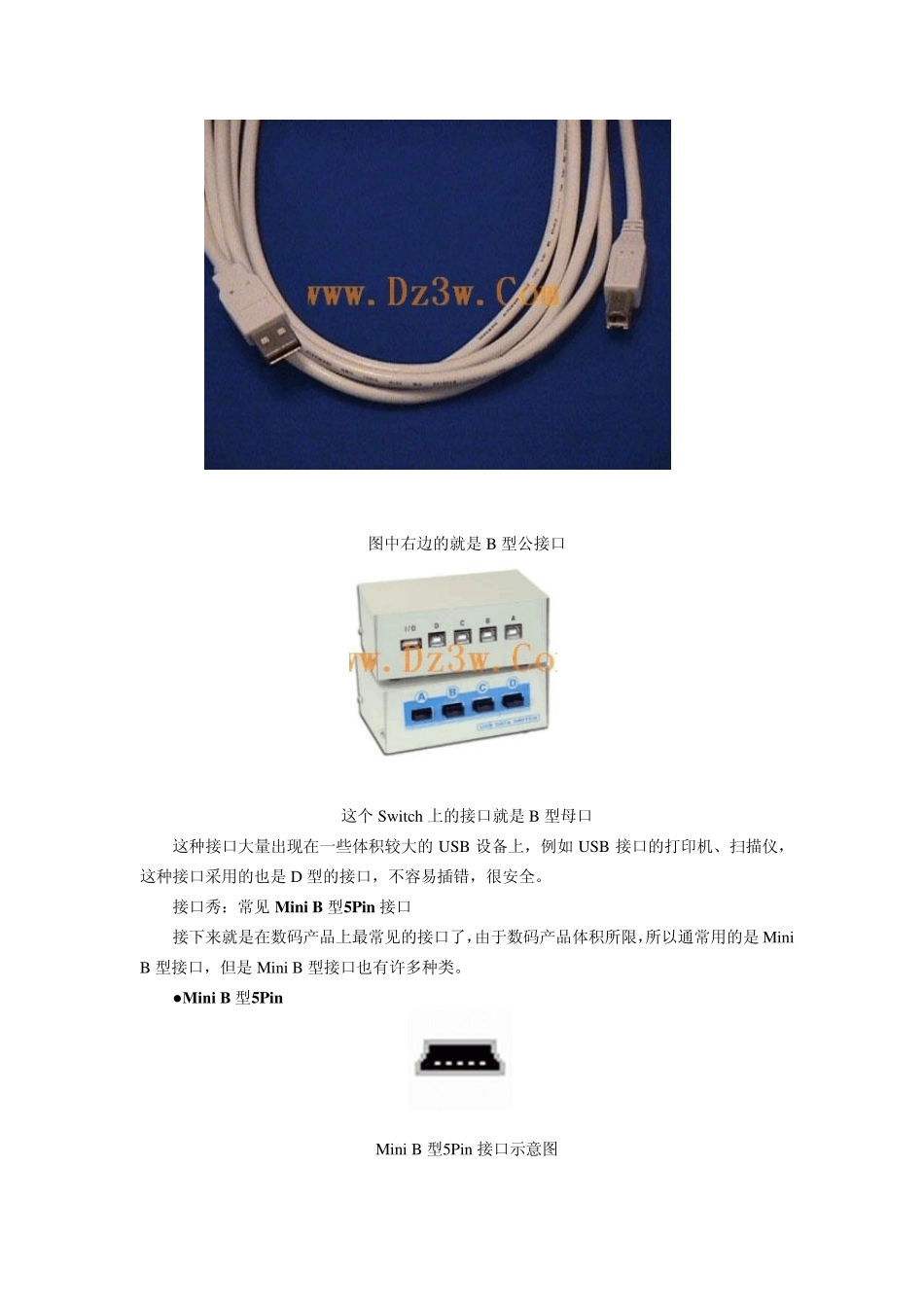

U SB U SB 接口类型大全 USB 是一种统一的传输规范,但是接口有许多种,最常见的就是咱们电脑上用的那种扁平的,这叫做A 型口,里面有4根连线,根据谁插接谁分为公母接口,一般线上带的是公口,机器上带的是母口。 我们今天就来看看各种不同的USB 接口: ●USB A 型公口 图为:最常见的USB A 型公口 这种A 型公口可以说是最为常见的USB 接口了,大家也肯定接触的不少,这里面共有4根线,其中分别是 5V、D-、D 和 Grou nd,其中D-和 D 是负责传输信号,由于属于串行接口,所以数据均是以单一高频的比特流传输的。 ●U SB B 型公接口 图中右边的就是B 型公接口 这个Sw itch 上的接口就是B 型母口 这种接口大量出现在一些体积较大的USB 设备上,例如USB 接口的打印机、扫描仪,这种接口采用的也是D 型的接口,不容易插错,很安全。 接口秀:常见 Min i B 型5Pin 接口 接下来就是在数码产品上最常见的接口了,由于数码产品体积所限,所以通常用的是Mini B 型接口,但是Mini B 型接口也有许多种类。 ●Mini B 型5Pin Mini B 型5Pin 接口示意图 Mini B 型5Pin 接口的实物图片 这种接口可以说是目前最常见的一种接口了,这种接口由于防误插性能出众,体积也比较小巧,所以正在赢得越来越的厂商青睐,现在这种接口广泛出现在读卡器、MP3、数码相机以及移动硬盘上。 图为:SONY F828上的Mini B 型5Pin 接口 目前采用这种接口的设备目前有 SONY 相机、摄像机和 MP3,Oly mpu s 相机和录音笔,佳能相机和惠普的数码相机等等,数量相当繁多。品牌的数码产品:奥林巴斯的C 系列和 E系列,柯达的大部分数码相机,三星的MP3产品(如 Yepp),SONY 的DSC 系列,康柏的IPAQ系列产品…… 接口秀:富士 Mini B 型4Pin Flat接口 Mini B 型4Pin 还有一种形式,那就是Mini B 型4Pin Flat。顾名思义,这种接口比Mini B 型4Pin 要更加扁平,在设备中的应用也比较广泛。 ●富士 Mini B 型4Pin Flat 图为:Mini B 型4Pin Flat 接口 这种接口和前面讲的MINI B 型4pin 非常类似,但是这种接头更为扁平,所占用的体积更小。 这种接口常见于以下设备:富士的FinePix 系列,卡西欧的QV 系列相机,柯尼卡的产品。 我们看到,富士的机器用这种接口的比较多,几乎旧有的机型全是这种接口。不过值得注意的是,富士在最新的S5000和S7000上已经放弃了这种接口,改投 Min...
