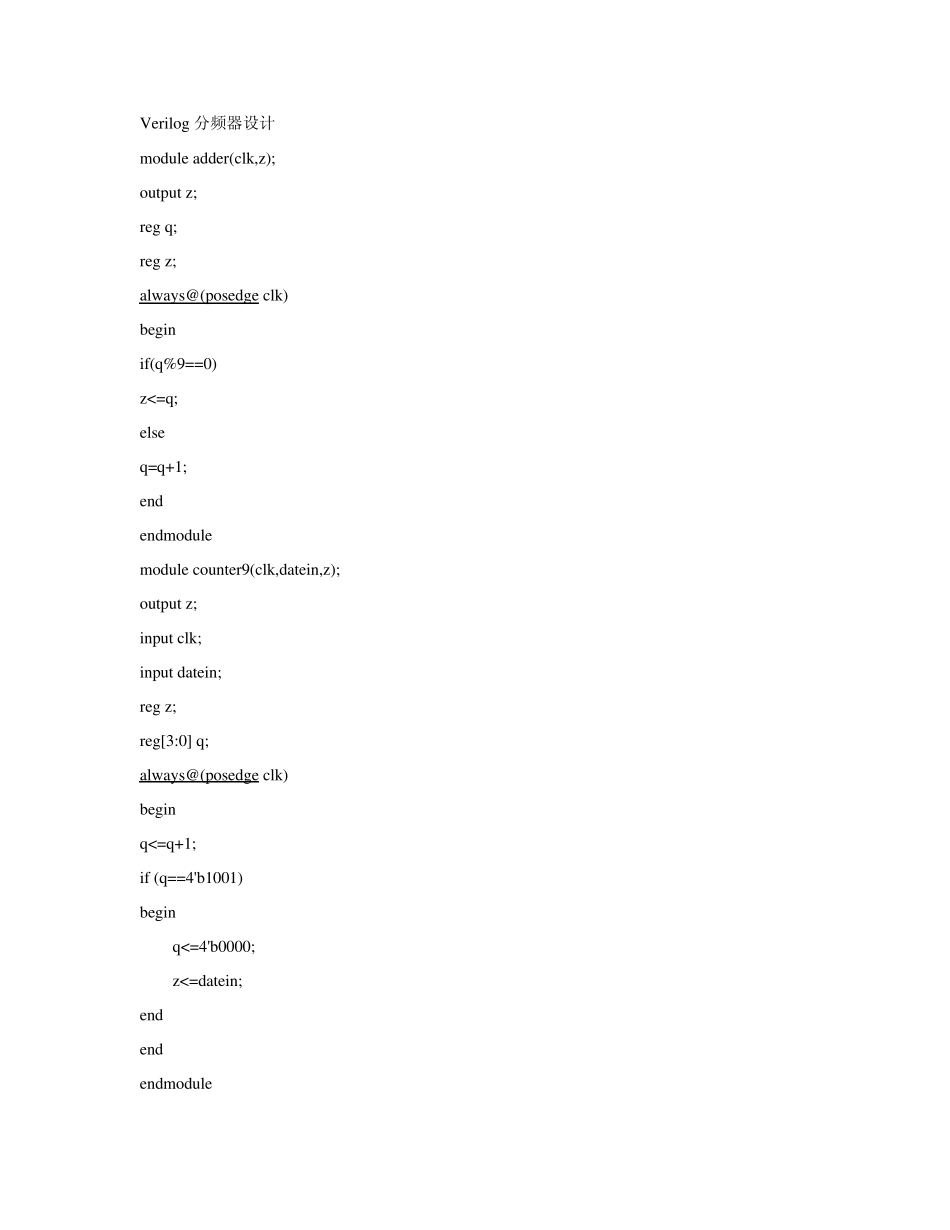

Verilog 分频器设计 module adder(clk,z); output z; reg q; reg z; always@(posedge clk) begin if(q%9==0) z<=q; else q=q+1; end endmodule module counter9(clk,datein,z); output z; input clk; input datein; reg z; reg[3:0] q; always@(posedge clk) begin q<=q+1; if (q==4'b1001) begin q<=4'b0000; z<=datein; end end endmodule 2008-11-04 19:58 分频器是FPGA 设计中使用频率非常高的基本单元之一。尽管目前在大部分设计中还广泛使用集成锁相环(如altera 的PLL，Xilinx 的DLL)来进行时钟的分频、倍频以及相移设计，但是，对于时钟要求不太严格的设计，通过自主设计进行时钟分频的实现方法仍然非常流行。首先这种方法可以节省锁相环资源，再者，这种方式只消耗不多的逻辑单元就可以达到对时钟操作的目的。 偶数倍分频：偶数倍分频应该是大家都比较熟悉的分频，通过计数器计数是完全可以实现的。如进行N 倍偶数分频，那么可以通过由待分频的时钟触发计数器计数，当计数器从0计数到 N/2-1时，输出时钟进行翻转，并给计数器一个复位信号，使得下一个时钟从零开始计数。以此循环下去。这种方法可以实现任意的偶数分频。 module odd_division(clk,rst,count,clk_odd); /*count 没必要放在端口中，这里只是为了仿真时观察*/ input clk,rst; output clk_odd; output[3:0] count; reg clk_odd; reg[3:0] count; parameter N = 6; /*6分频* / always @ (posedge clk) if(! rst) begin count <= 1'b0; clk_odd <= 1'b0; end else if ( count < N/2-1) begin count <= count + 1'b1; end else begin count <= 1'b0; clk_odd <= ~clk_odd; end endmodule 奇数倍分频：归类为一般的方法为：对于实现占空比为50%的N 倍奇数分频，首先进行上升沿触发进行模N 计数，计数从零开始，到N－1）/2进行输出时钟翻转，然后经过（N+1）/2再次进行翻转得到一个占空比非50%奇数n 分频时钟。再者同时进行下降沿触发的模N 计数，到和上升沿过（N-1）/2时，输出时钟再次翻转生成占空比非50%的奇数n 分频时钟。两个占空比非50%的n 分频时钟相或运算，得到占空比为50%的奇数n 分频时钟。 module even_division(clk,rst,count1,count2,clk_even); /*count1，count2没必要放在端口中，这里只是为了仿真时观察*/ input clk,rst; output[3:0]...
