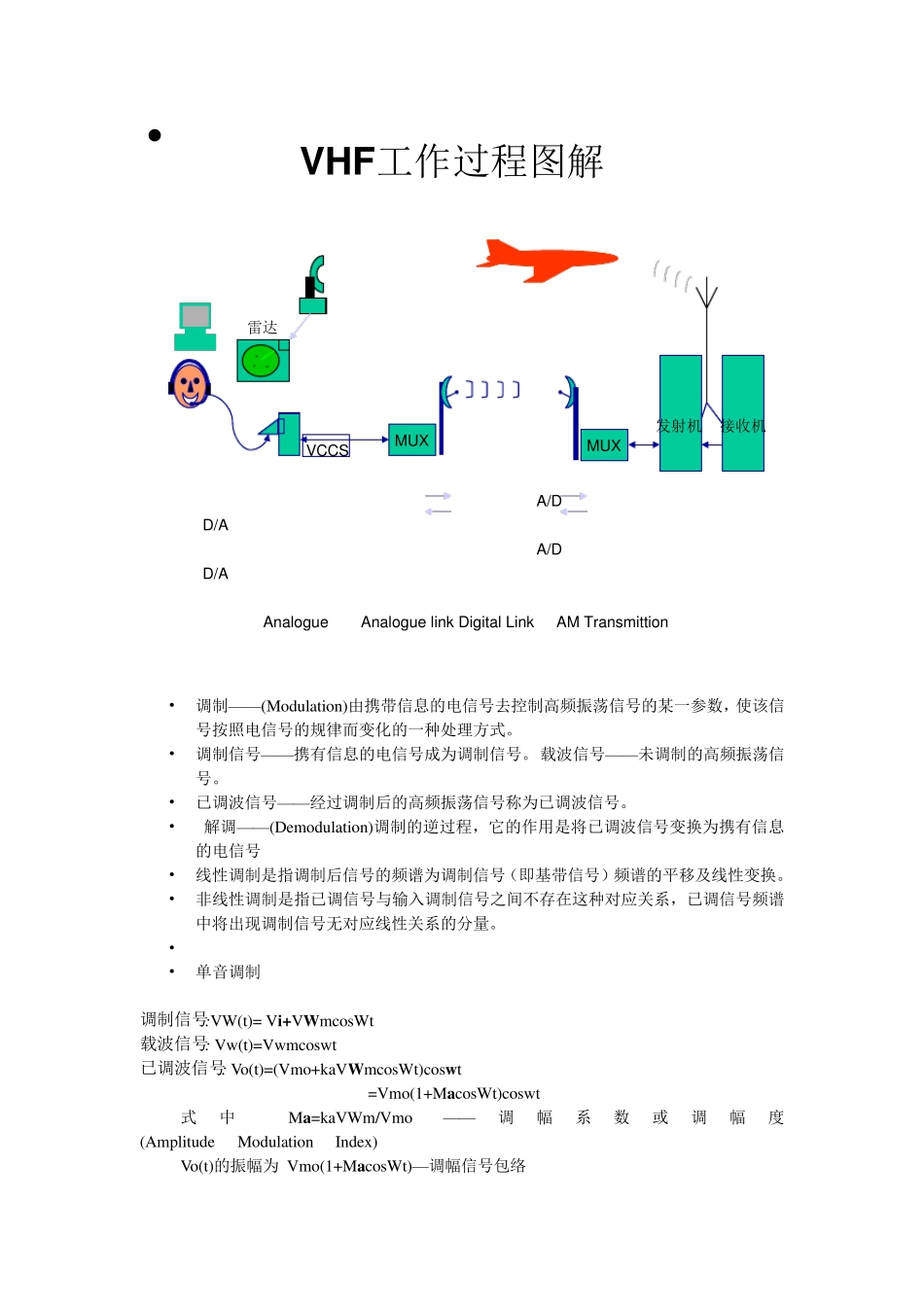

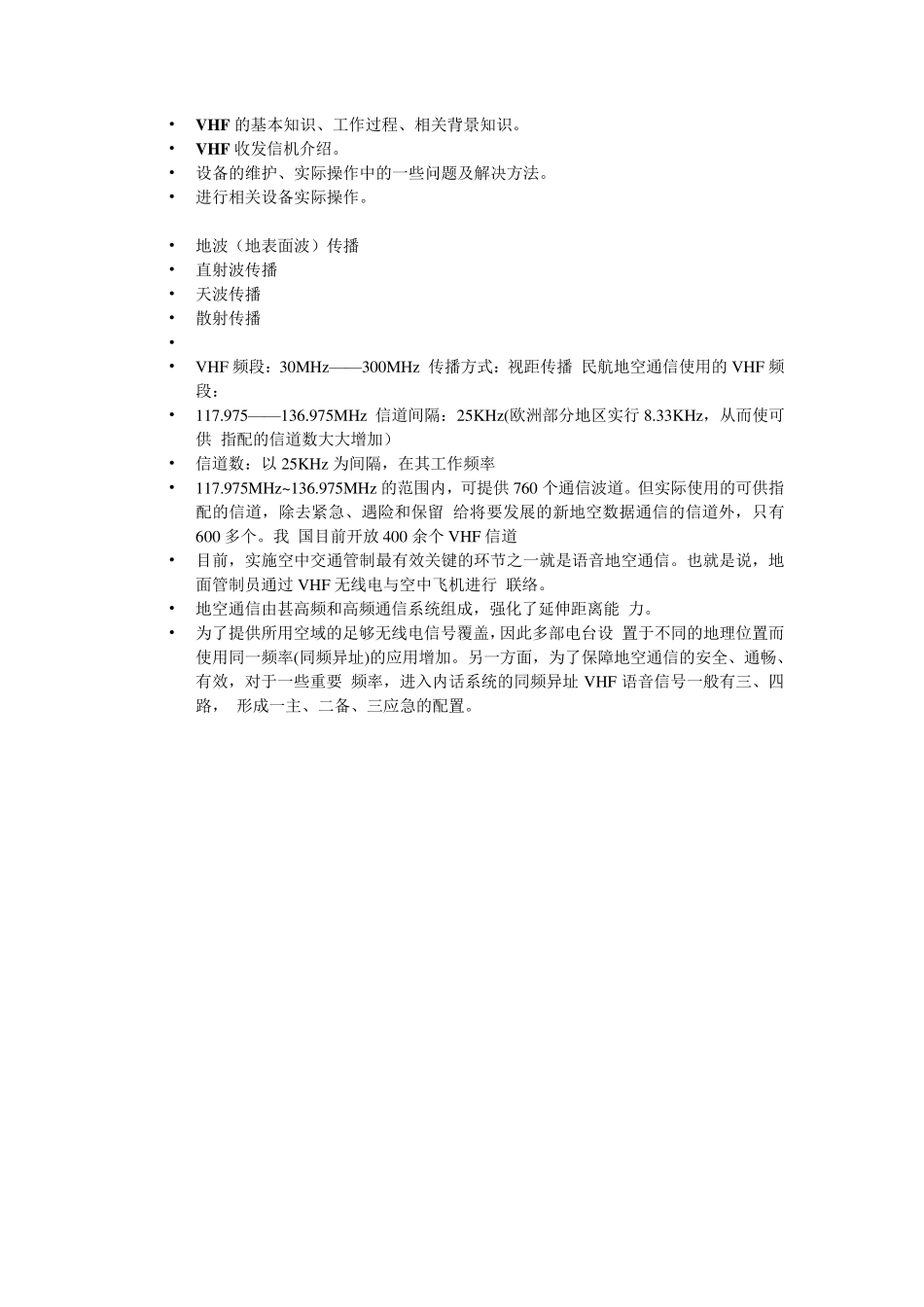

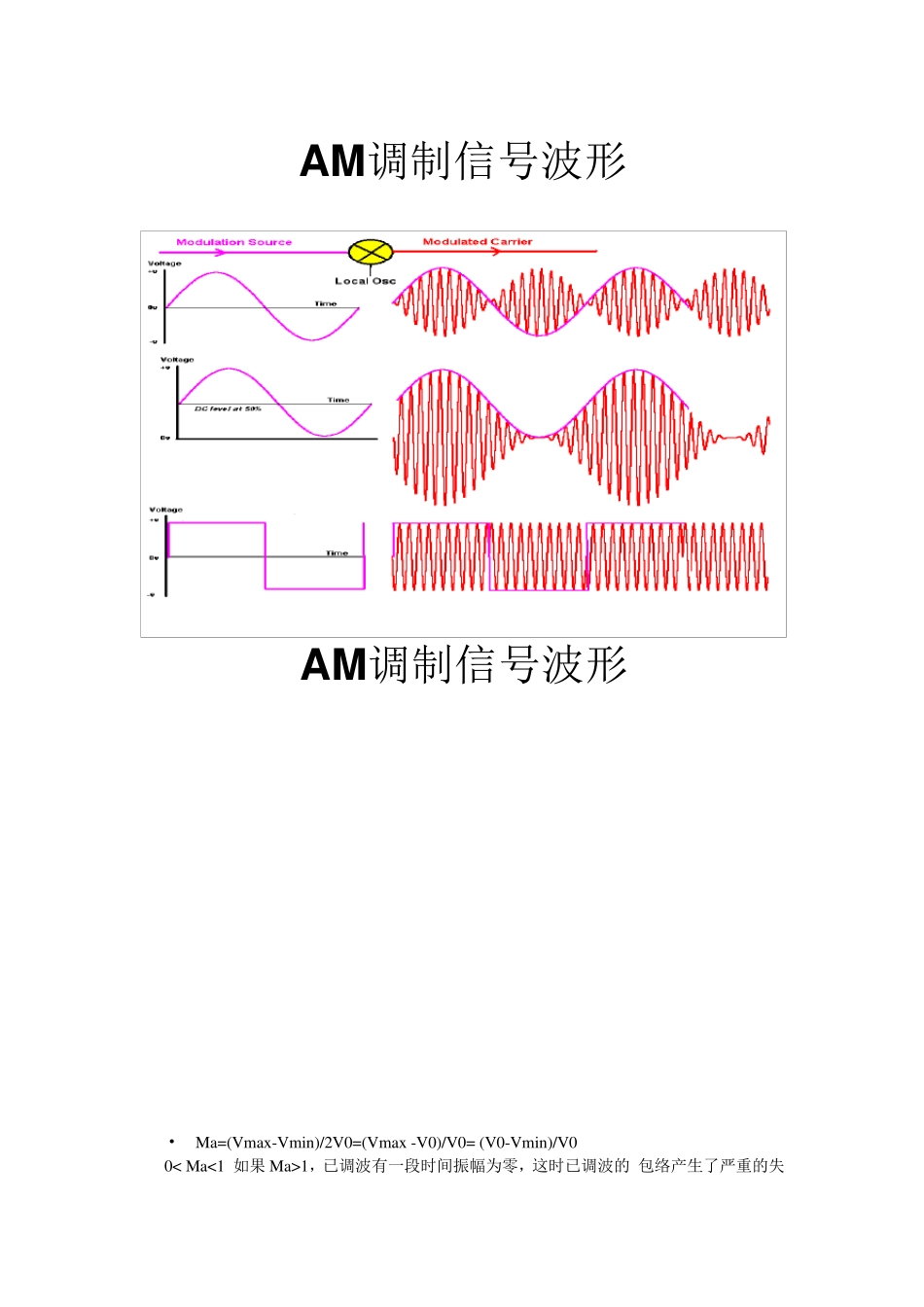

• VHF 的基本知识、工作过程、相关背景知识。 • VHF 收发信机介绍。 • 设备的维护、实际操作中的一些问题及解决方法。 • 进行相关设备实际操作。 • 地波(地表面波)传播 • 直射波传播 • 天波传播 • 散射传播 • • VHF 频段:30MHz——300MHz 传播方式:视距传播 民航地空通信使用的VHF 频段: • 117.975——136.975MHz 信道间隔:25KHz(欧洲部分地区实行 8.33KHz,从而使可供 指配的信道数大大增加) • 信道数:以 25KHz 为间隔,在其工作频率 • 117.975MHz~136.975MHz 的范围内,可提供 760 个通信波道。但实际使用的可供指配的信道,除去紧急、遇险和保留 给将要发展的新地空数据通信的信道外,只有600 多个。我 国目前开放 400 余个 VHF 信道 • 目前,实施空中交通管制最有效关键的环节之一就是语音地空通信。也就是说,地面管制员通过 VHF 无线电与空中飞机进行 联络。 • 地空通信由甚高频和高频通信系统组成,强化了延伸距离能 力。 • 为了提供所用空域的足够无线电信号覆盖,因此多部电台设 置于不同的地理位置而使用同一频率(同频异址)的应用增加。另一方面,为了保障地空通信的安全、通畅、有效,对于一些重要 频率,进入内话系统的同频异址 VHF 语音信号一般有三、四路, 形成一主、二备、三应急的配置。 • 调制——(Modulation)由携带信息的电信号去控制高频振荡信号的某一参数,使该信号按照电信号的规律而变化的一种处理方式。 • 调制信号——携有信息的电信号成为调制信号。 载波信号——未调制的高频振荡信号。 • 已调波信号——经过调制后的高频振荡信号称为已调波信号。 • 解调——(Demodulation)调制的逆过程,它的作用是将已调波信号变换为携有信息的电信号 • 线性调制是指调制后信号的频谱为调制信号(即基带信号)频谱的平移及线性变换。 • 非线性调制是指已调信号与输入调制信号之间不存在这种对应关系,已调信号频谱中将出现调制信号无对应线性关系的分量。 • • 单音调制 调制信号:VW(t)= Vi+VWmcosWt 载波信号: Vw(t)=Vwmcoswt 已调波信号: Vo(t)=(Vmo+kaVWmcosWt)cosw t =Vmo(1+MacosWt)coswt 式中 Ma=kaVWm/Vmo ——调幅系数或调幅度 (Amplitude Modulation Index) Vo(t)的振幅为 Vmo(1+MacosWt)—调幅信号包络 VHF工作过程图解 • 发射机 接收机 MUX VCCS MUX A/D D/A A/D D/A Analo...
