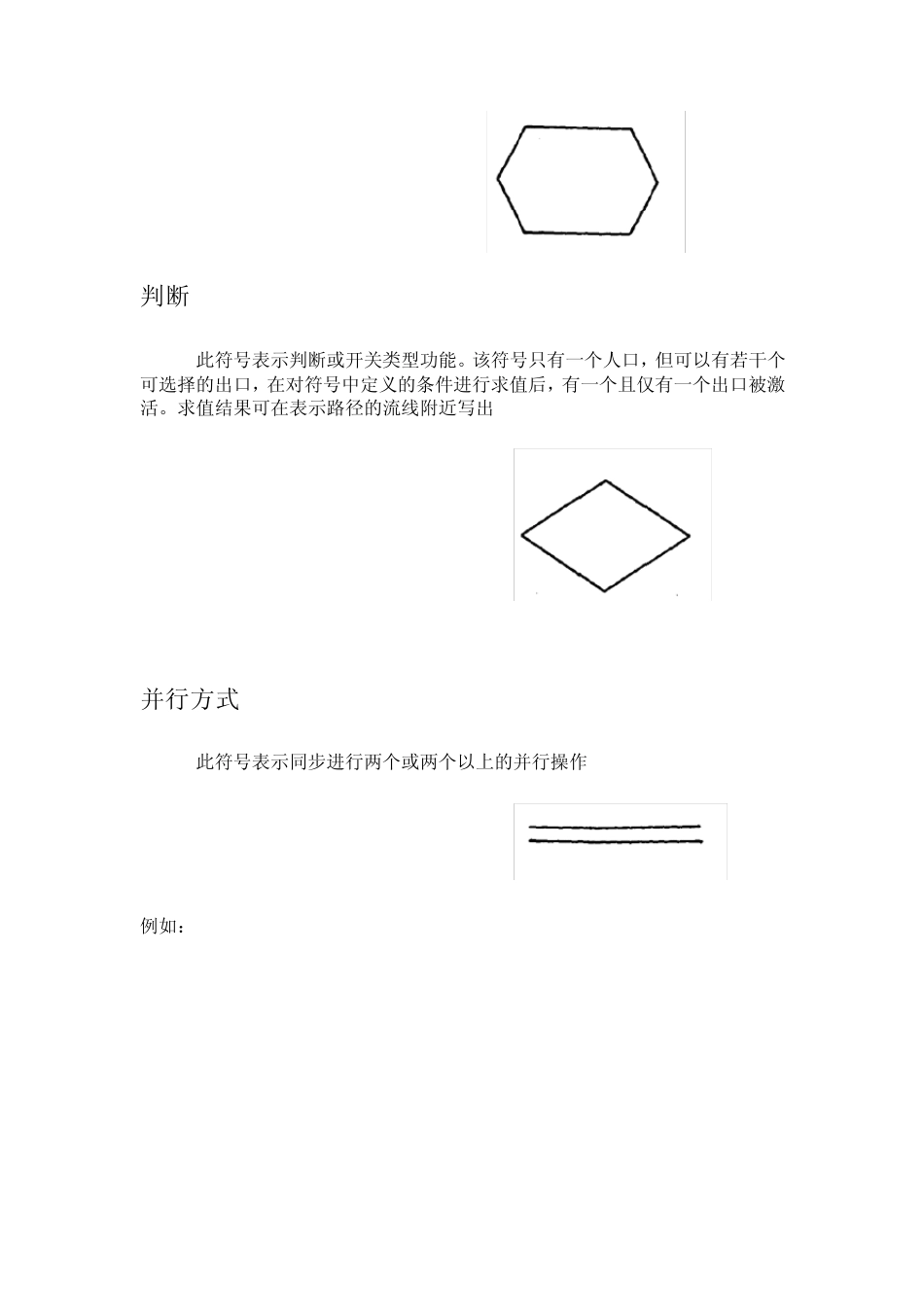

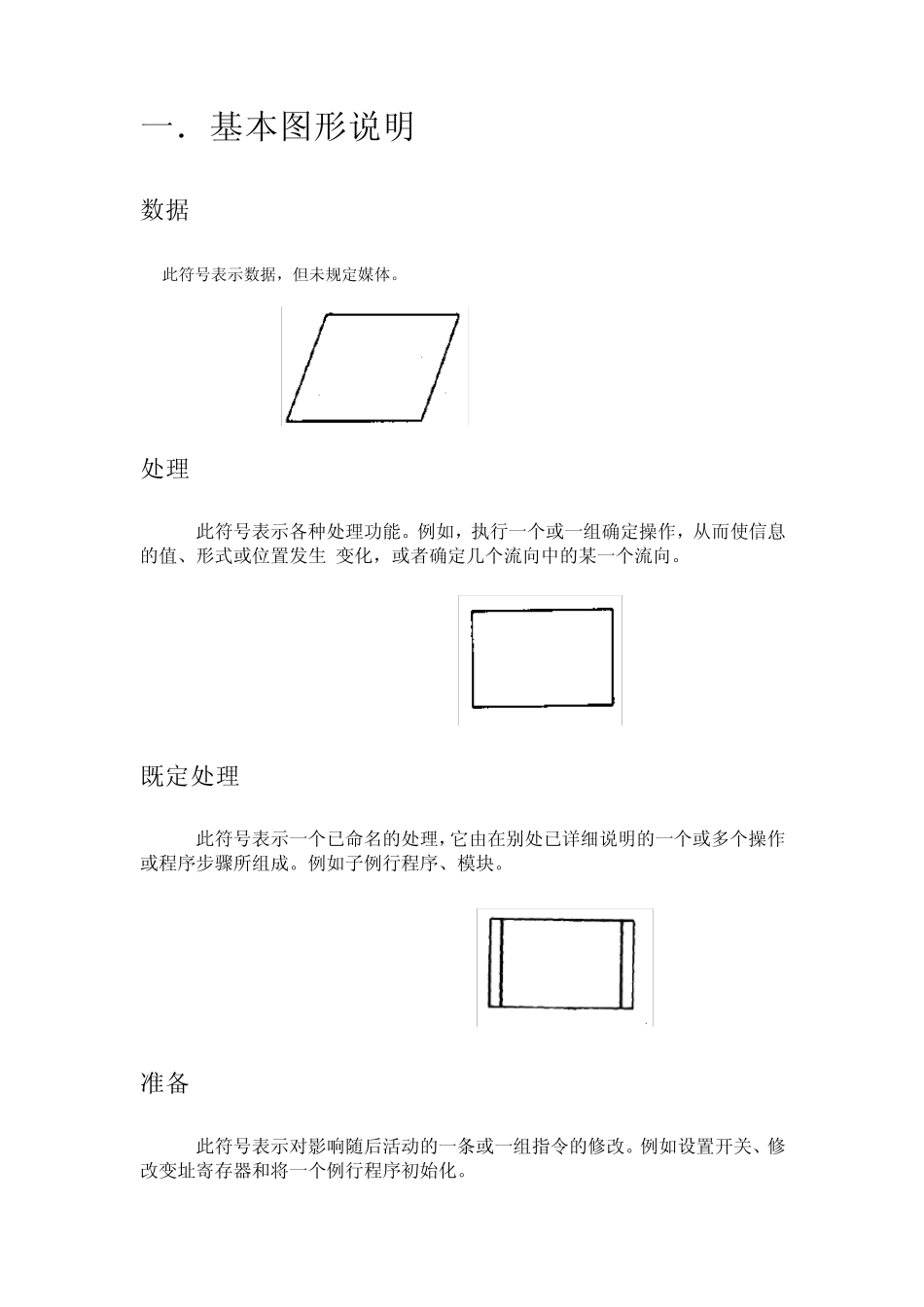

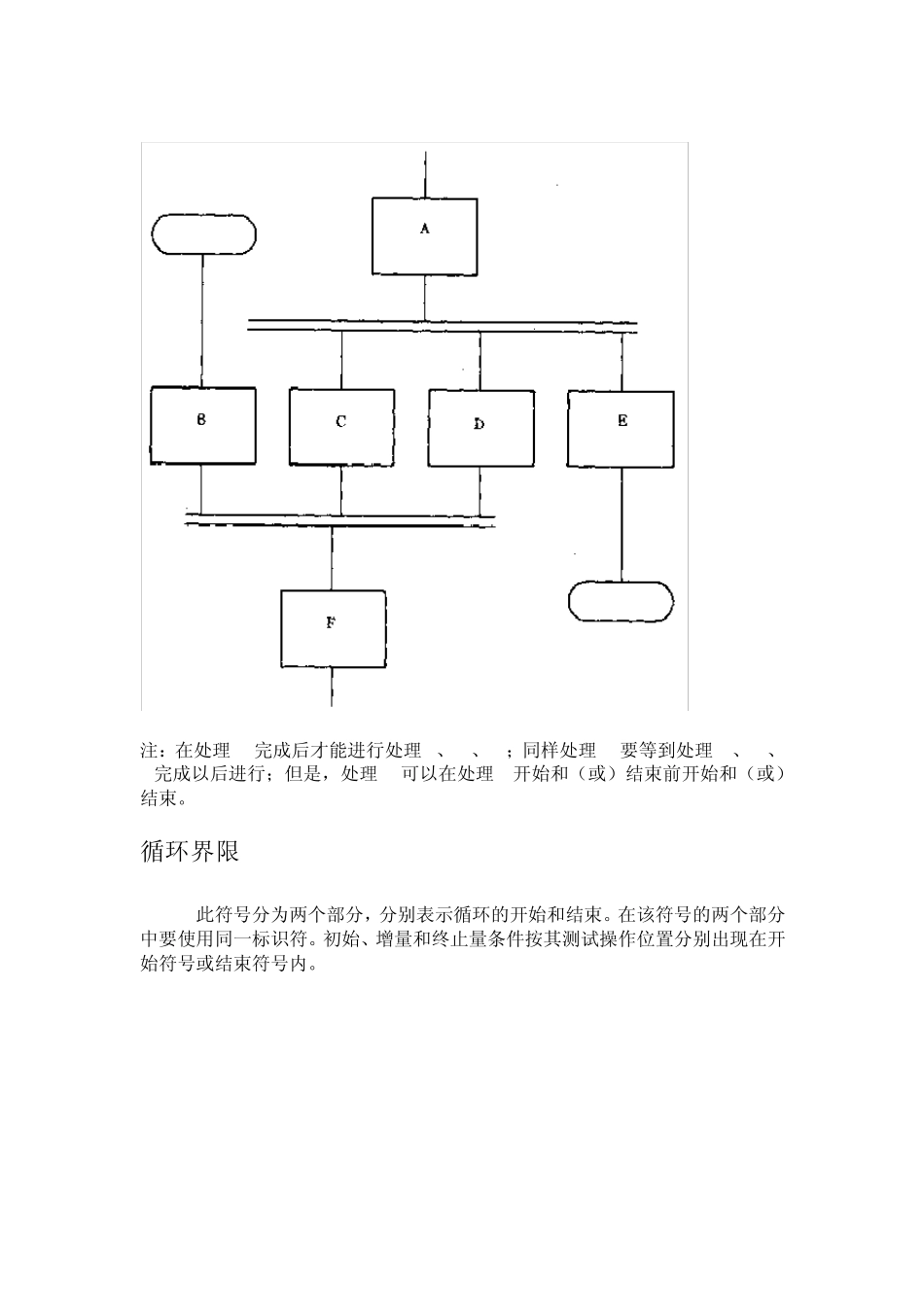

一. 基本图形说明 数据 此符号表示数据,但未规定媒体。 处理 此符号表示各种处理功能。例如,执行一个或一组确定操作,从而使信息的值、形式或位置发生 变化,或者确定几个流向中的某一个流向。 既定处理 此符号表示一个已命名的处理,它由在别处已详细说明的一个或多个操作或程序步骤所组成。例如子例行程序、模块。 准备 此符号表示对影响随后活动的一条或一组指令的修改。例如设置开关、修改变址寄存器和将一个例行程序初始化。 判断 此符号表示判断或开关类型功能。该符号只有一个人口,但可以有若干个可选择的出口,在对符号中定义的条件进行求值后,有一个且仅有一个出口被激活。求值结果可在表示路径的流线附近写出 并行方式 此符号表示同步进行两个或两个以上的并行操作 例如: 注:在处理 A完成后才能进行处理C、 D、 E;同样处理 F要等到处理 B、 C、 D完成以后进行;但是,处理 C可以在处理D开始和(或)结束前开始和(或)结束。 循环界限 此符号分为两个部分,分别表示循环的开始和结束。在该符号的两个部分中要使用同一标识符。初始、增量和终止量条件按其测试操作位置分别出现在开始符号或结束符号内。 例如: 流线 此符号表示数据流或控制流。 为了增强可读性,可以在流线上加上箭头;但在必要时,必须加上箭头指示流向 虚线 此符号表示两个或更多符号间的选择关系;也可用来标出被注释区。 连接符 此符号表示转向流程图它处,或自流程图它处转入。它用来作为一条流线的断点, 使该流线在别处继续下去。对应的连接符应有同一标记。 端点符 此符号表示转向外部环境或从外部环境转人。例如,程序流程的起始或结束、数据的外部使用以及起源(或终点) 注解符 此符号用来标识注解内容。注解符的虚线要连接在相关的符号上或框住一组符号。注解的正文应该靠近边线。 省略符 在图中若不需要定义符号类型和数目,就用省略符(…)表示对一个符号或一组符合的省略。省略符仅用在流线符号中或流线符号之间/此符号尤其适用于表示重复次数不确定的一般解法的图。 例如: 二. 约定 1 符 号 符号的用途是用图形来标识它所表示的功能,而不考虑符号内的内容。 1.1 图的布局 在图中,应对各个符号均匀地分配宇间,连线应保持合理长度,要尽量少使用长线。 1.2 符号的形状 在本标准中,大多数符号都被设计成能在符号内列出说明性文字。 实际使用各种符号时须参照本标准所给符号的形状...
