VLAN标签处理过程VIP免费

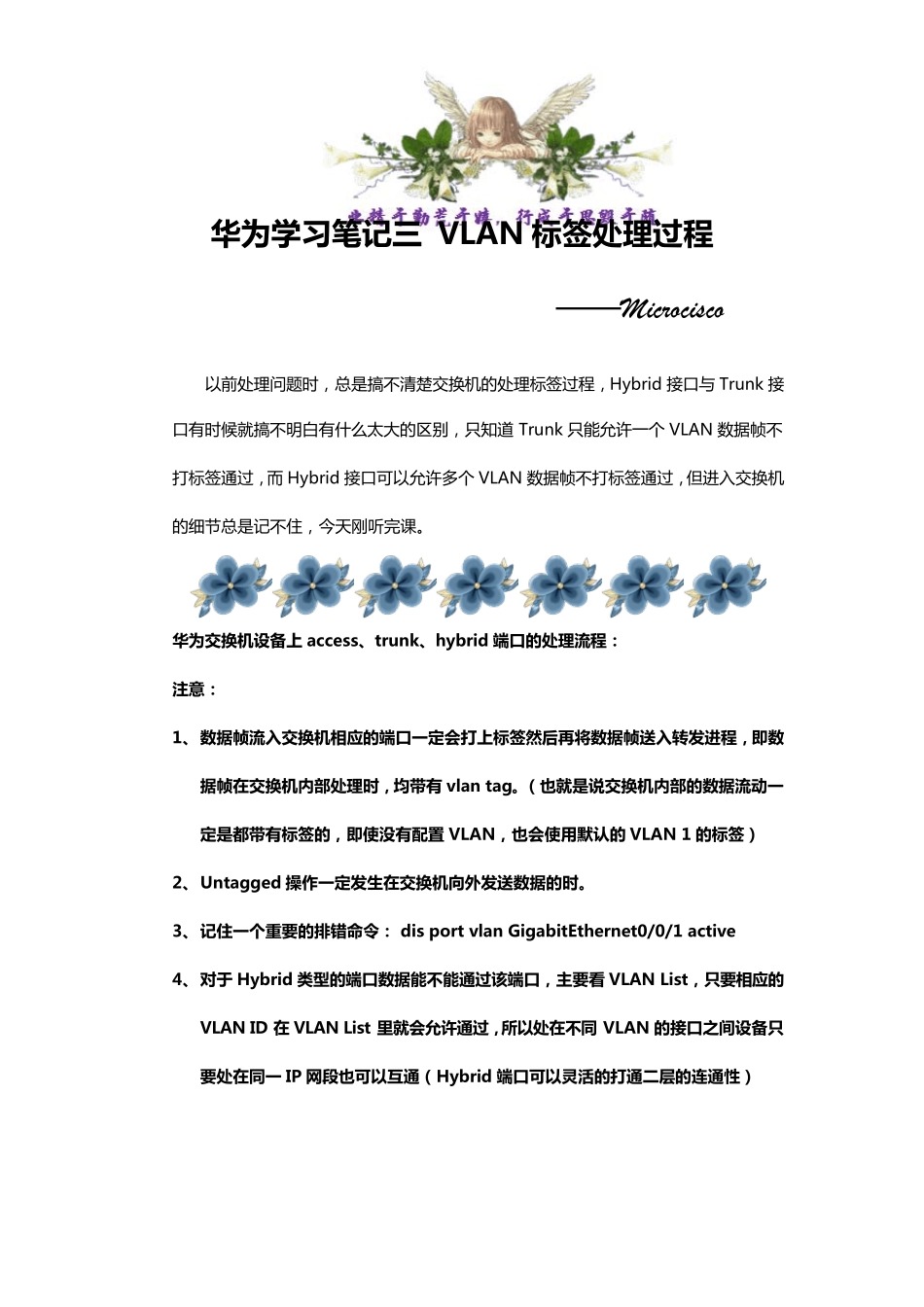

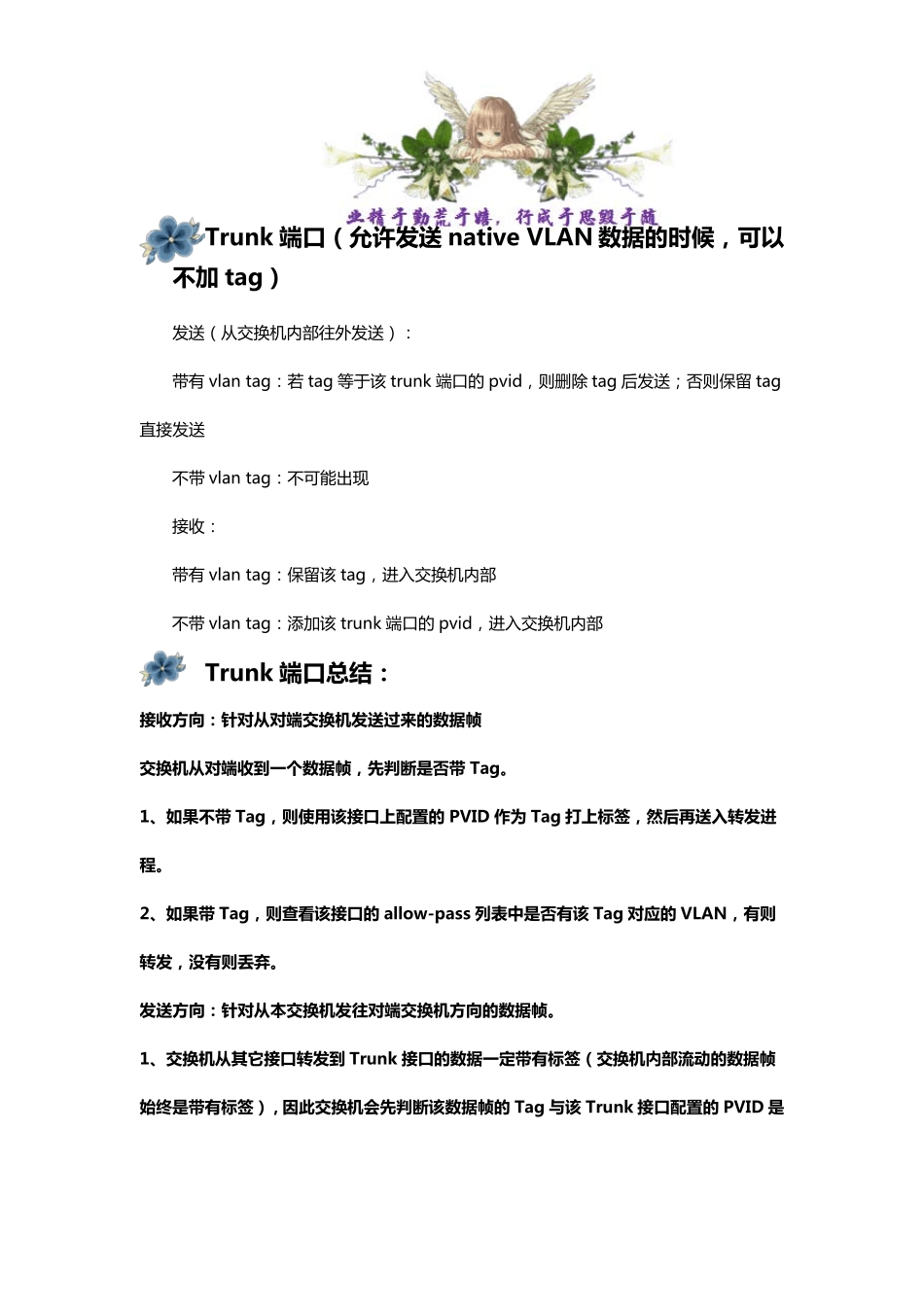

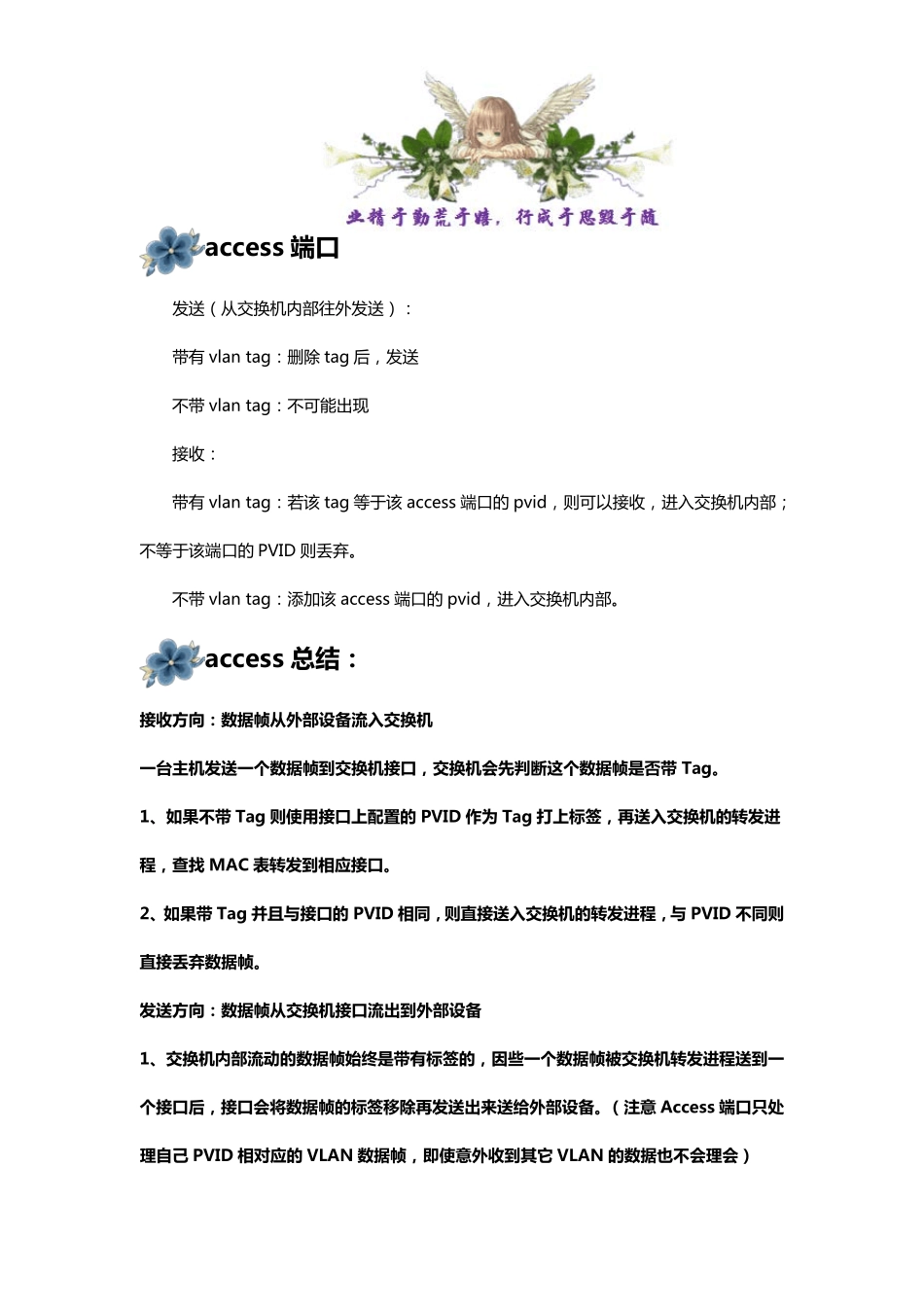

华 为 学 习 笔 记 三 VLAN 标 签 处 理 过 程 — — Microcisco 以 前 处 理 问 题 时 ，总是搞不清楚交换机的处 理 标签过程，Hybrid 接口与 Trunk 接口有时 候就搞不明白有什么太大的区别，只知道 Trunk 只能允许一个 VLAN 数据帧不打标签通过，而 Hybrid 接口可以 允许多个 VLAN 数据帧不打标签通过，但进入交换机的细节总是记不住，今天刚听完课。 华 为 交 换 机 设 备 上 access、 trunk、 hybrid 端 口 的 处 理 流 程 ： 注 意 ： 1、 数 据 帧 流 入 交 换 机 相 应 的 端 口 一 定 会 打 上 标 签 然 后 再 将 数 据 帧 送 入 转 发 进 程 ， 即 数据 帧 在 交 换 机 内 部 处 理 时 ， 均 带 有 vlan tag。 （也就是说交 换 机 内 部 的 数 据 流 动一定 是都带 有 标 签 的 ， 即 使没有 配置 VLAN， 也会 使用默认的 VLAN 1 的 标 签 ） 2、 Untagged 操作一 定 发 生在 交 换 机 向外发 送 数 据 的 时 。 3、 记 住一 个重要的 排错命令： dis port vlan GigabitEthernet0/0/1 active 4、 对于 Hybrid 类型的 端 口 数 据 能不能通过 该端 口 ， 主要看 VLAN List， 只要相 应 的VLAN ID 在 VLAN List 里就会 允许通过 ， 所以处 在 不同 VLAN 的 接口 之间设 备 只要处 在 同一 IP 网段也可以互通（Hybrid 端 口 可以灵活的 打 通二层的 连通性） access端 口 发 送 （从交换机内部往外发 送 ）： 带有 v lan tag：删除 tag 后，发 送 不带 v lan tag：不可能出现 接收： 带有 v lan tag：若该 tag 等于该 access 端口的 pv id，则可以接收，进入交换机内部；不等于该端口的 PVID 则丢弃。 不带 v lan tag：添加该 access 端口的 pv id，进入交换机内部。 access总 结 ： 接 收 方 向 ： 数 据 帧 从 外 部 设 备 流 入 交 换 机 一 台 主 机 发 送 一 个 数 据 帧 到 交 换 机 接 口 ， 交 换 机 会 先 判 断 这 个 数 据 帧 是 否 带 Tag。 1、 如 果 不 带 Tag 则 使 用 接 口 上 配 置 的 PVID 作 为 Tag 打 上 标 签 ， 再 送 入 交 换 机 的 转 发 进程 ，...
