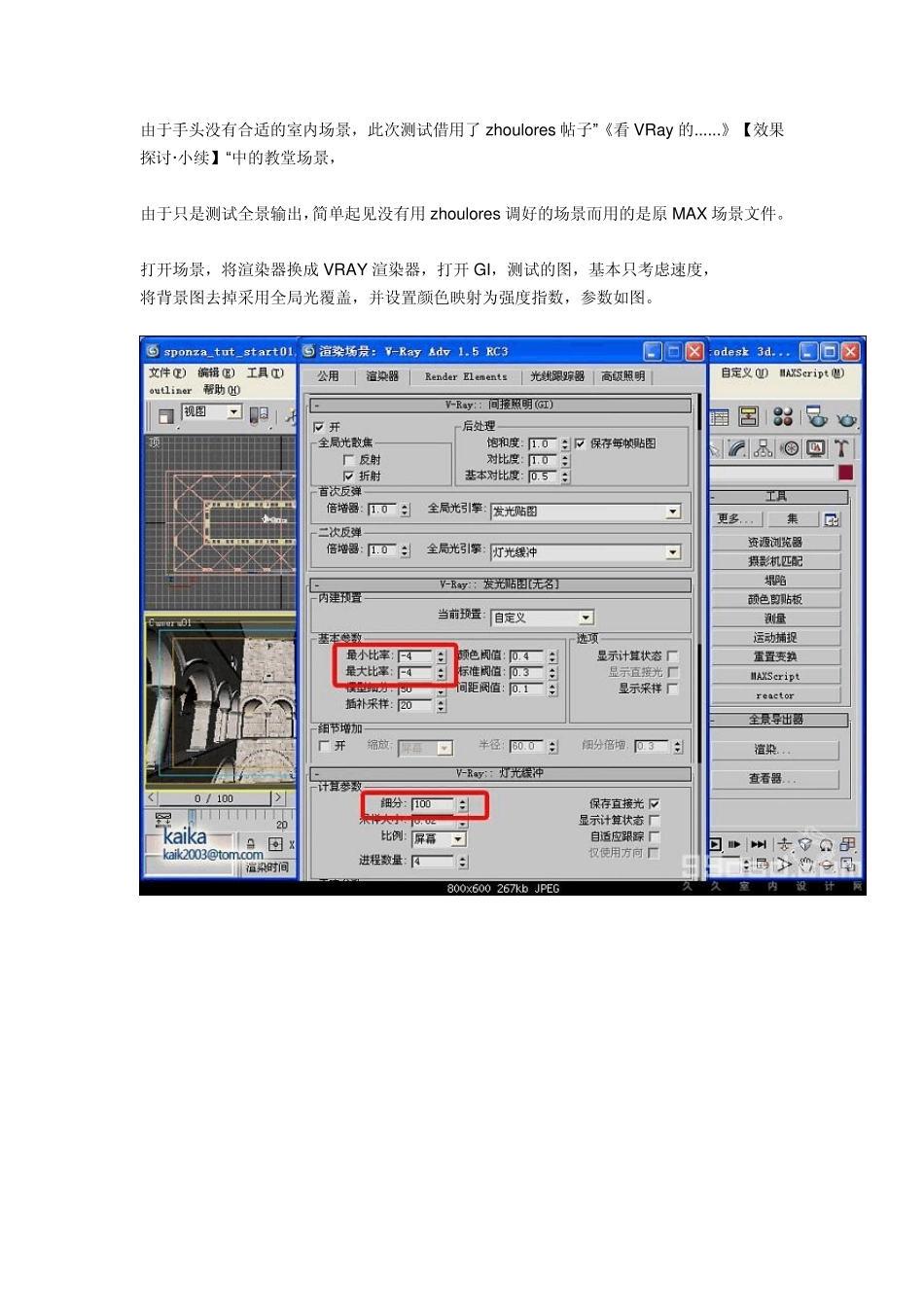

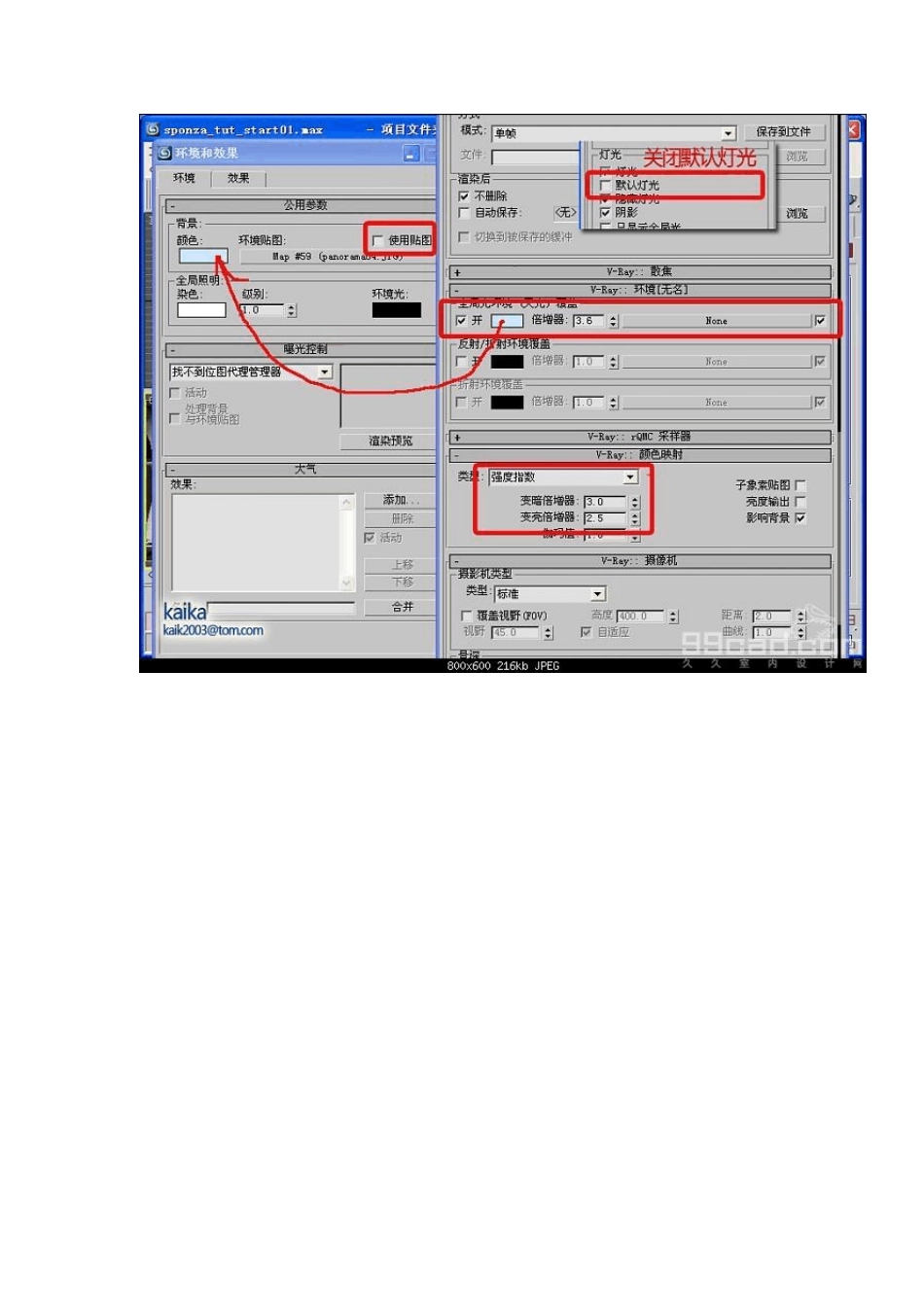

VRAY 渲染360 度全景图输出方法 “曾经在房地产网站上看到用360 度全景图表现样板间的效果，有实拍的，也有渲染图，觉得效果非常好，因为与通常的基于模型的虚拟现实场景相比，360 度全景图似乎更能够表现室内的灯光以及材质。而作为室内场景来说，也不太需要移动的观察方式，每个户型选取几个视角做成全景图就可以了。 用实拍照片拼接制作全景图有不少软件，这里就不多说了。 主要看看怎么用VRAY 渲染器渲染全景图。 以下是我对VRAY 渲染全景图具体方法的测试过程记录，其中有些不必要的弯路，大家在实际操作时可以轻松绕过：） 也许有朋友要说了，3dmax自带了“全景图导出器”，可以用它输出的嘛。 确实如此，如果用的是扫描线渲染，直接用”全景图导出器“就可以了。 但如果采用VRAY 渲染器直接输出的方法，可能会产生拼接不自然的效果。 由于手头没有合适的室内场景，此次测试借用了zhoulores 帖子”《看VRay 的......》【效果探讨·小续】“ 中的教堂场景， 由于只是测试全景输出，简单起见没有用zhoulores 调好的场景而用的是原MAX 场景文件。 打开场景，将渲染器换成 VRAY 渲染器，打开 GI，测试的图，基本只考虑速度， 将背景图去掉采用全局光覆盖，并设置颜色映射为强度指数，参数如图。 以上步骤为的是得到一个正常照明效果，下面才开始作输出的准备。 重新创建一个自由摄像机，设置合适镜头长度 渲染菜单——全景图导出器——渲染，选择保存路径，注意摄像机是否选择正确。测试阶段，分辨率没设很大。 这里 MAX是采用盒子式渲染了上下左右前后六个视图并拼合成一张全景图片。渲染完成后自动打开了查看器，在画面上拖动鼠标就可以改变视角： 注意一定检查帧标记（水印）是否关掉，不然就会渲出挂了布标的场景：（ 不过这样却能看出六个视图到底在什么地方拼接的。 这个场景色彩比较平均，所以接缝不是太严重，如果是色彩差别大的场景就更加明显些。 为了说明，我将一侧的柱子材质换成红色。 看结果可以发现接缝。 这是由于分 6 个视图渲染的结果。 VRAY 的灯光贴图方式和灯光缓存方式都是基于摄像机视角的计算方法，不同于 Lightscape的与视角无关的算法，所以在计算不同视角的时候会有很大区别。 提供参数可以减少一些接缝，但不能根本解决问题。为了完全避免这样的接缝错误，我们需要将整个场景的灯光贴图和灯光缓存一次完成。 因此需要换一种方法：直接渲染，一次成像。 在渲染面板——...
