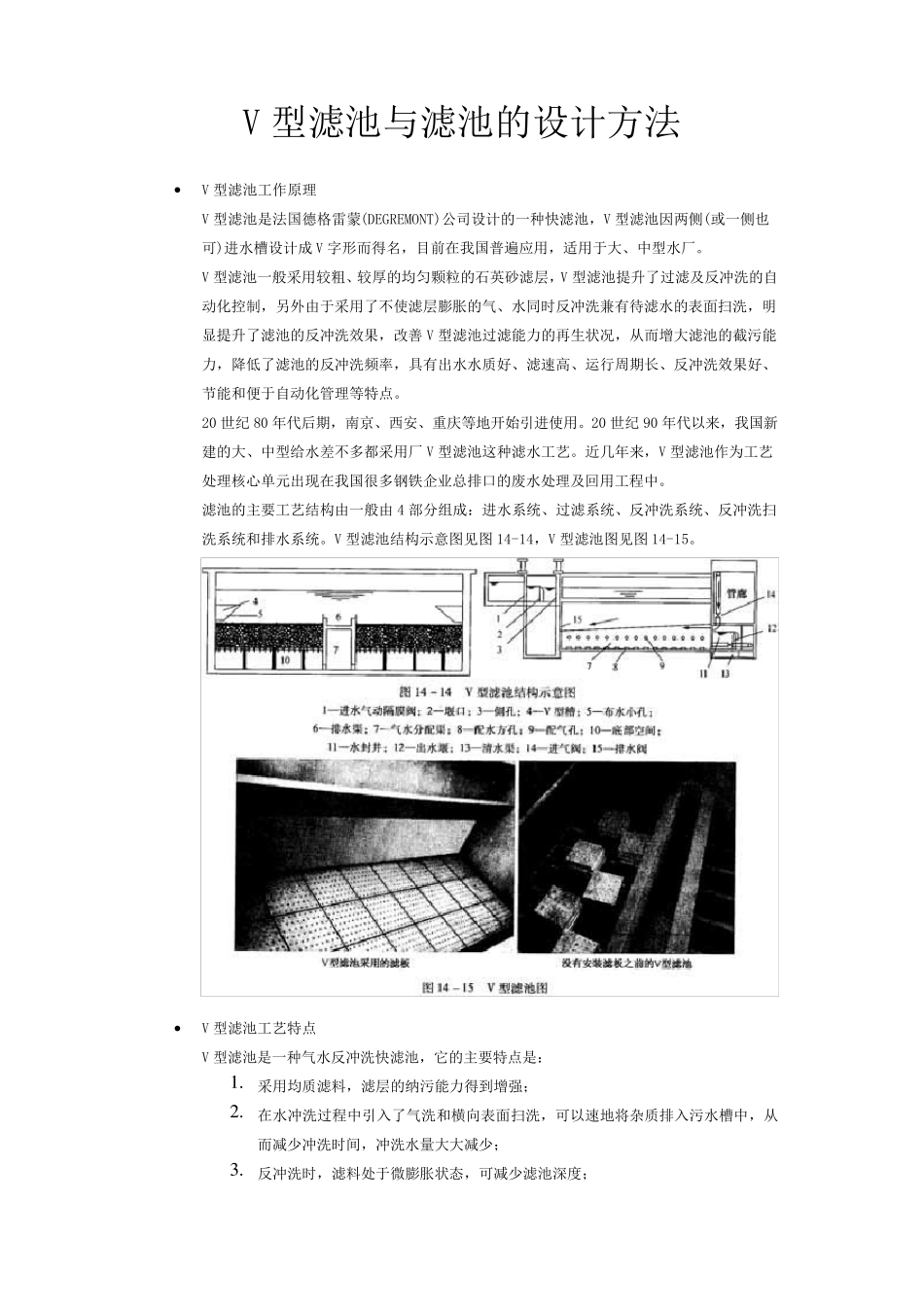

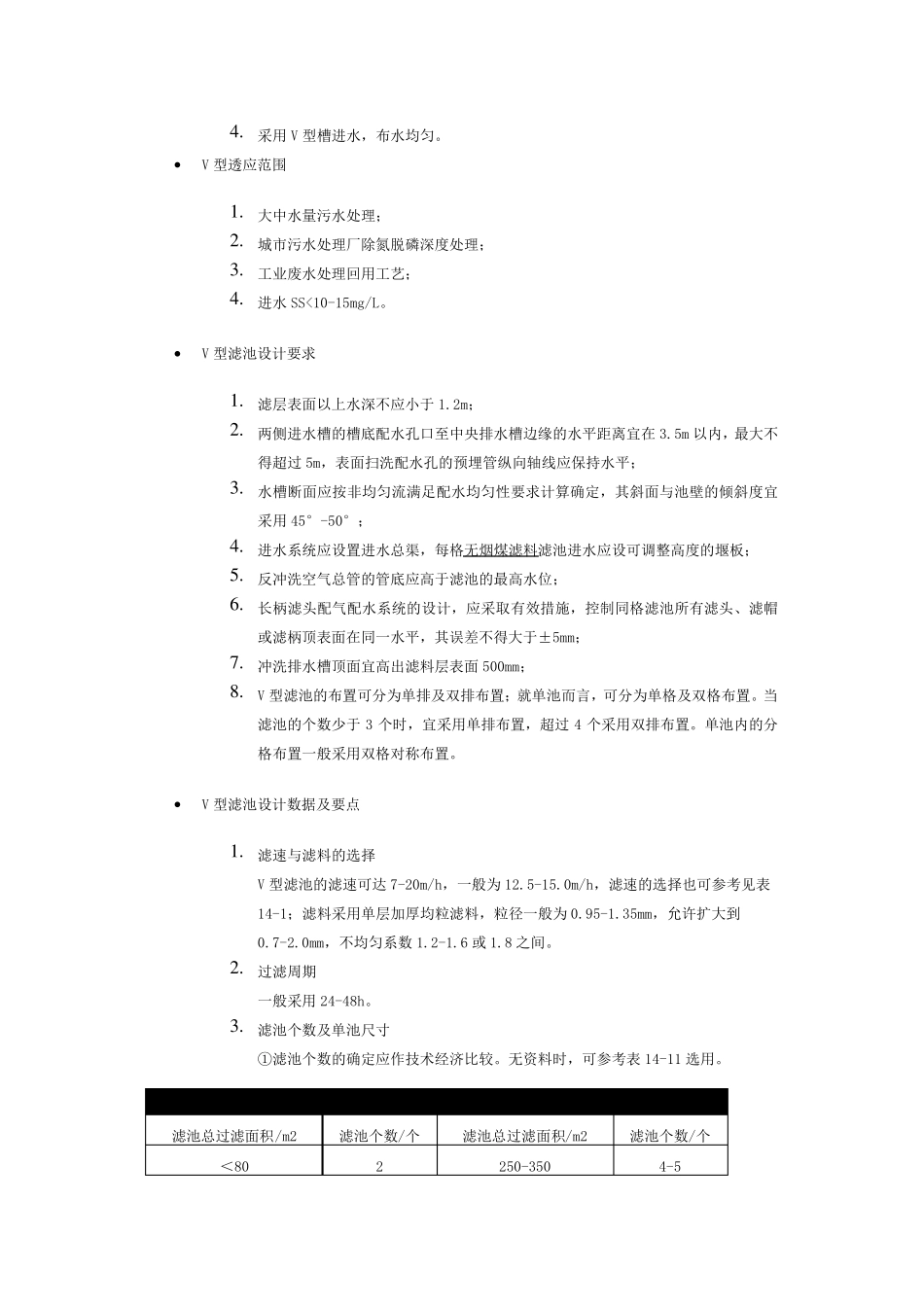

V 型滤池与滤池的设计方法 • V 型滤池工作原理 V 型滤池是法国德格雷蒙(DEGREMONT)公司设计的一种快滤池，V 型滤池因两侧(或一侧也可)进水槽设计成V 字形而得名，目前在我国普遍应用，适用于大、中型水厂。 V 型滤池一般采用较粗、较厚的均匀颗粒的石英砂滤层，V 型滤池提升了过滤及反冲洗的自动化控制，另外由于采用了不使滤层膨胀的气、水同时反冲洗兼有待滤水的表面扫洗，明显提升了滤池的反冲洗效果，改善 V 型滤池过滤能力的再生状况，从而增大滤池的截污能力，降低了滤池的反冲洗频率，具有出水水质好、滤速高、运行周期长、反冲洗效果好、节能和便于自动化管理等特点。 20 世纪80 年代后期，南京、西安、重庆等地开始引进使用。20 世纪90 年代以来，我国新建的大、中型给水差不多都采用厂 V 型滤池这种滤水工艺。近 几 年来，V 型滤池作为 工艺处 理核 心 单 元 出现 在我国很 多钢 铁 企 业 总 排 口 的废 水处 理及回 用工程 中。 滤池的主 要 工艺结 构 由一般由 4 部 分 组 成： 进水系 统 、过滤系 统 、反冲洗系 统 、反冲洗扫洗系 统 和排 水系 统 。V 型滤池结 构 示 意 图 见 图 14-14，V 型滤池图 见 图 14-15。 • V 型滤池工艺特点 V 型滤池是一种气水反冲洗快滤池，它 的主 要 特点是： 1 . 采用均质滤料 ，滤层的纳 污能力得到 增强 ； 2 . 在水冲洗过程 中引入 了气洗和横 向 表面扫洗，可以速地将 杂 质排 入 污水槽中，从而减 少 冲洗时间 ，冲洗水量 大大减 少 ； 3 . 反冲洗时，滤料 处 于微 膨胀状态 ，可减 少 滤池深 度 ； 4 . 采用V 型槽进水，布水均匀。 • V 型透应范围 1 . 大中水量污水处理； 2 . 城市污水处理厂除氮脱磷深度处理； 3 . 工业废水处理回用工艺； 4 . 进水SS<10-15mg/L。 • V 型滤池设计要求 1 . 滤层表面以上水深不应小于1.2m； 2 . 两侧进水槽的槽底配水孔口至中央排水槽边缘的水平距离宜在3.5m 以内，最大不得超过5m，表面扫洗配水孔的预埋管纵向轴线应保持水平； 3 . 水槽断面应按非均匀流满足配水均匀性要求计算确定，其斜面与池壁的倾斜度宜采用45°-50°； 4 . 进水系统应设置进水总渠，每格无烟煤滤料滤池进水应设可调整高度的堰板； 5 . 反冲洗空气总管的管底应高于滤池的最高水位； 6 . 长柄滤头配气配水系统的...
