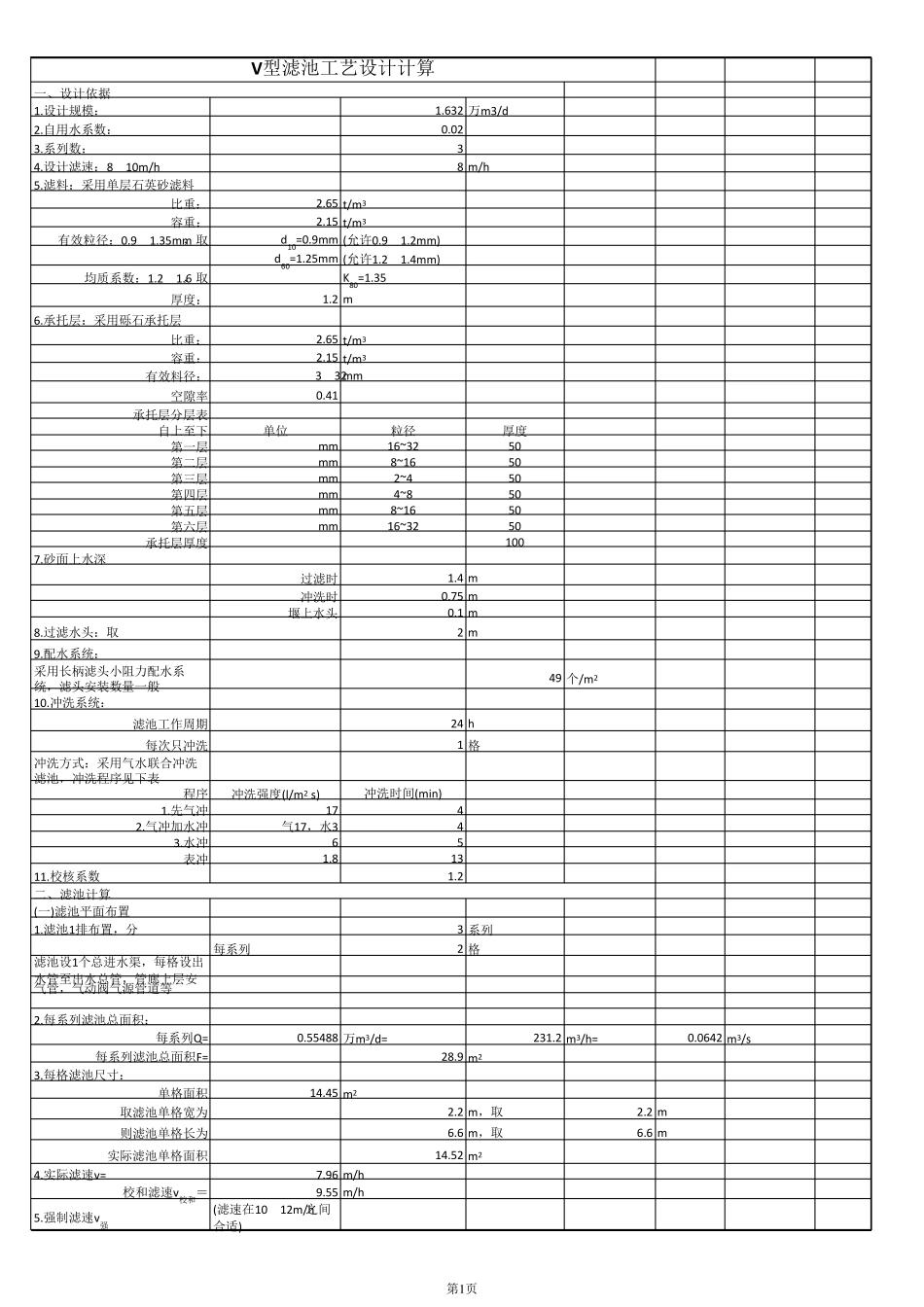

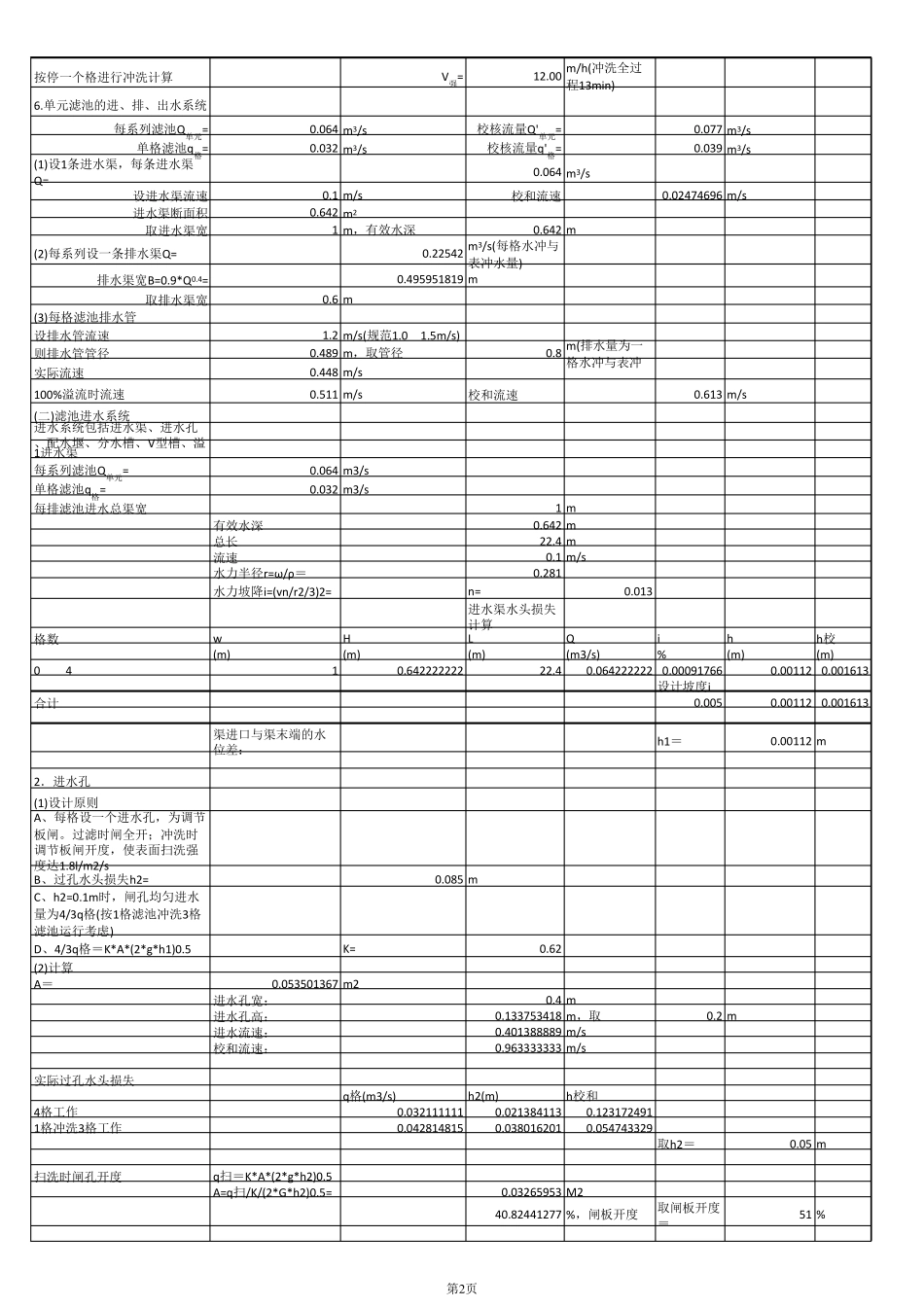

1.设计规模：1.632 万m3/d2.自用水系数：0.023.系列数：34.设计滤速：8-10m/h8 m/h5.滤料：采用单层石英砂滤料比重：2.65 t/m3容重：2.15 t/m3有效粒径：0.9-1.35mm，取d10=0.9mm (允许0.9-1.2mm)d60=1.25mm (允许1.2-1.4mm)均质系数：1.2-1.6，取K80=1.35厚度：1.2 m6.承托层：采用砾石承托层比重：2.65 t/m3容重：2.15 t/m3有效料径：3-32mm空隙率0.41承托层分层表自上至下单位粒径厚度第一层mm16~3250第二层mm8~1650第三层mm2~450第四层mm4~850第五层mm8~1650第六层mm16~3250承托层厚度1007.砂面上水深过滤时1.4 m冲洗时0.75 m堰上水头0.1 m8.过滤水头：取2 m9.配水系统：采用长柄滤头小阻力配水系统，滤头安装数量一般49 个/m210.冲洗系统：滤池工作周期24 h每次只冲洗1 格冲洗方式：采用气水联合冲洗滤池，冲洗程序见下表程序冲洗强度(l/m2·s)冲洗时间(min)1.先气冲1742.气冲加水冲气17，水343.水冲65表冲1.81311.校核系数1.2(一)滤池平面布置1.滤池1排布置，分3 系列每系列2 格滤池设1个总进水渠，每格设出水管至出水总管，管廊上层安气管，气动阀气源管道等2.每系列滤池总面积：每系列Q=0.55488 万m3/d=231.2 m3/h=0.0642 m3/s每系列滤池总面积F=28.9 m23.每格滤池尺寸：单格面积14.45 m2取滤池单格宽为2.2 m，取2.2 m则滤池单格长为6.6 m，取6.6 m实际滤池单格面积14.52 m24.实际滤速v=7.96 m/h校和滤速v校和＝9.55 m/h5.强制滤速v强(滤速在10-12m/h之间合适)V 型滤池工艺设计计算一、设计依据二、滤池计算第1页按停一个格进行冲洗计算V强=12.00 m/h(冲洗全过程13min)6.单元滤池的进、排、出水系统每系列滤池Q单元=0.064 m3/s校核流量Q'单元=0.077 m3/s单格滤池q格=0.032 m3/s校核流量q'格=0.039 m3/s(1)设1条进水渠，每条进水渠Q=0.064 m3/s设进水渠流速0.1 m/s校和流速0.02474696 m/s进水渠断面积0.642 m2取进水渠宽1 m，有效水深0.642 m(2)每系列设一条排水渠Q=0.22542 m3/s(每格水冲与表冲水量)排水渠宽B=0.9*Q0.4=0.495951819 m取排水渠宽0.6 m(3)每格滤池排水管设排水管流速1.2 m/s(规范1.0-1.5m/s)则排水管管径0.489 m，取管径0.8 m(排水量为一格水冲与表冲实际流速0.448 m/s100%溢流时流速0.511 m/s校和流速0.613 m/s(二)滤池进水系统进水系统包括进水渠、进水孔、配水堰、分水槽、V型槽、溢1进水渠每系列滤池Q单元=0.064 m3/s单格滤池q格=0.032 m3/s每排滤池进水总渠宽1 ...
