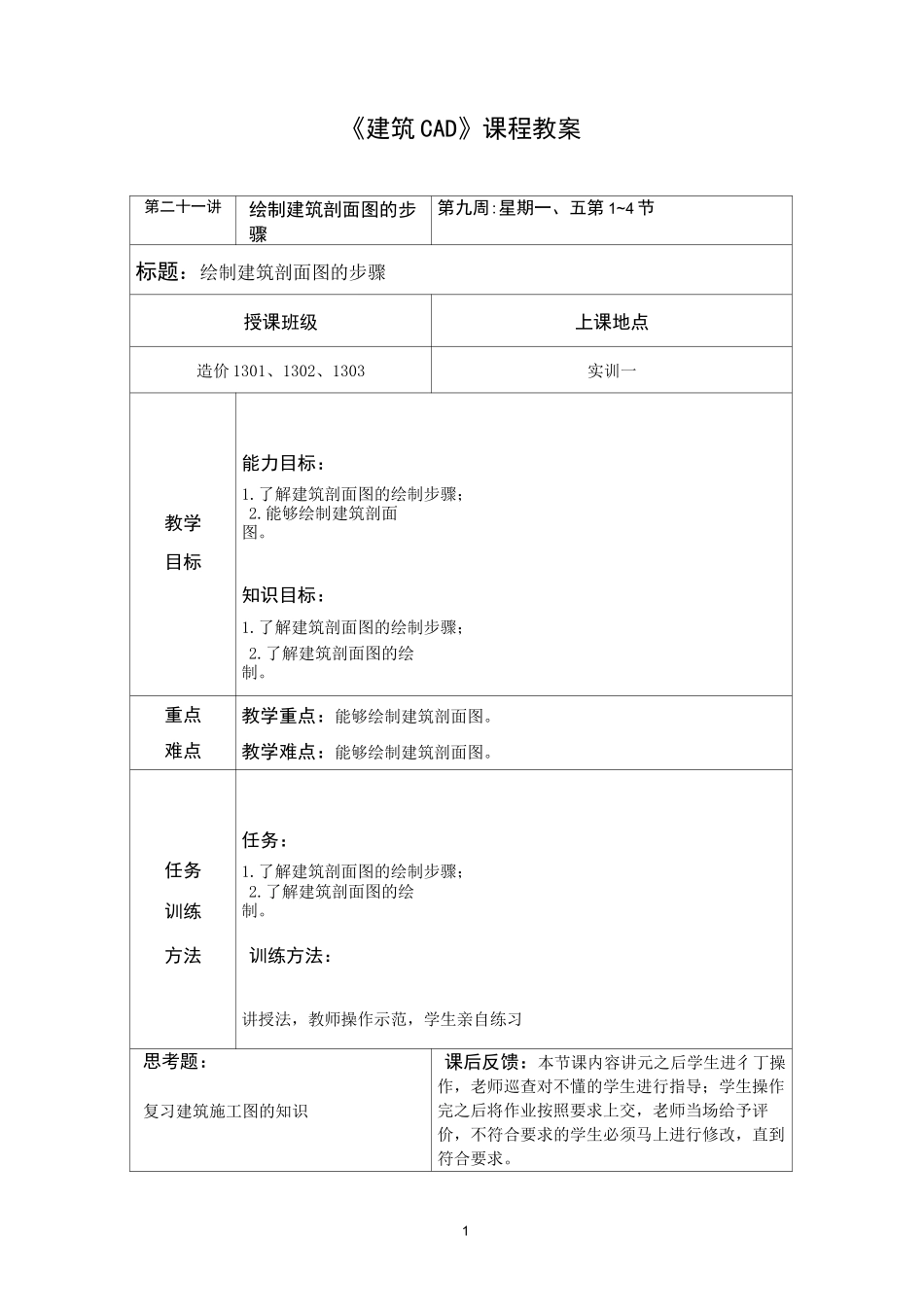

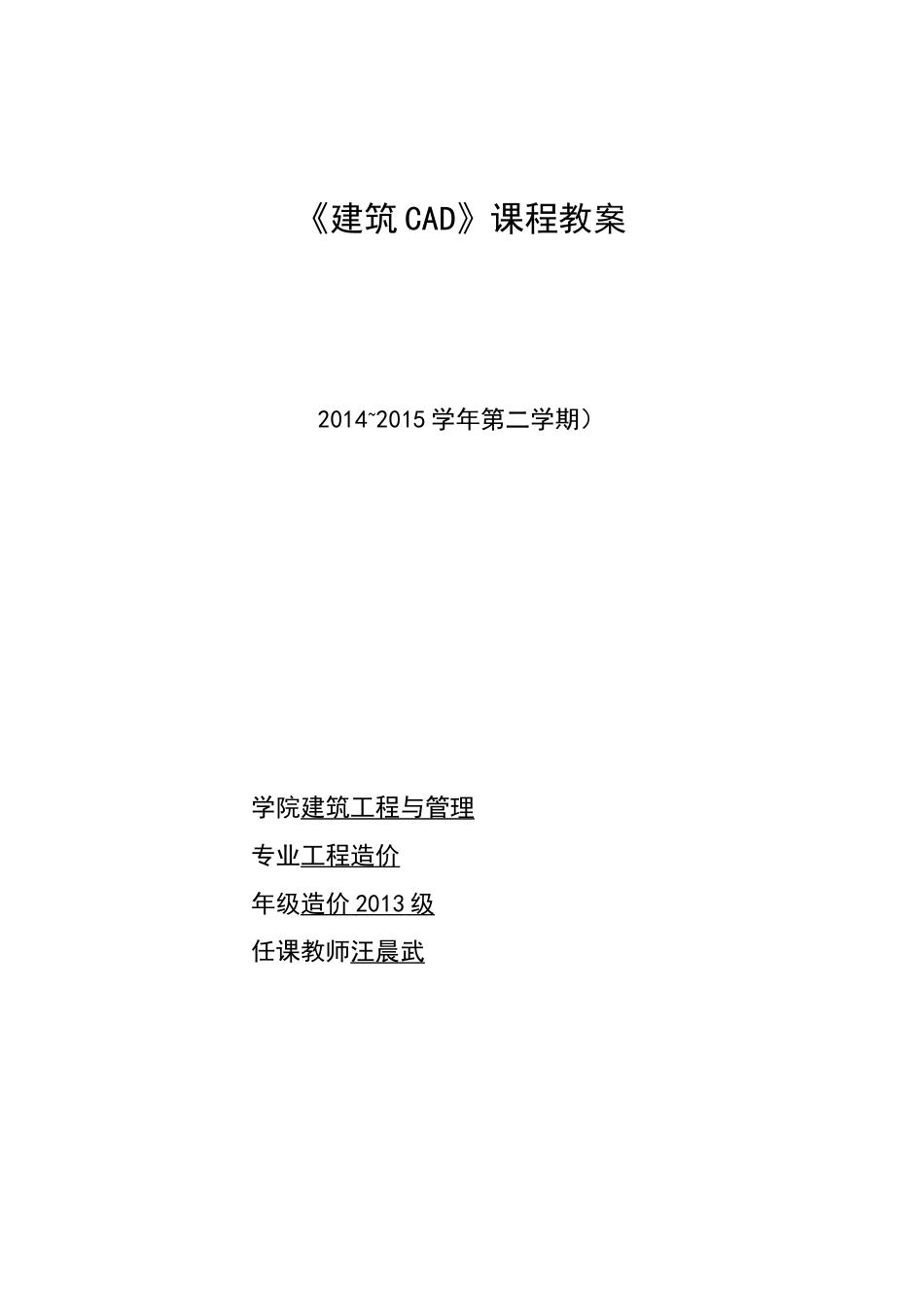

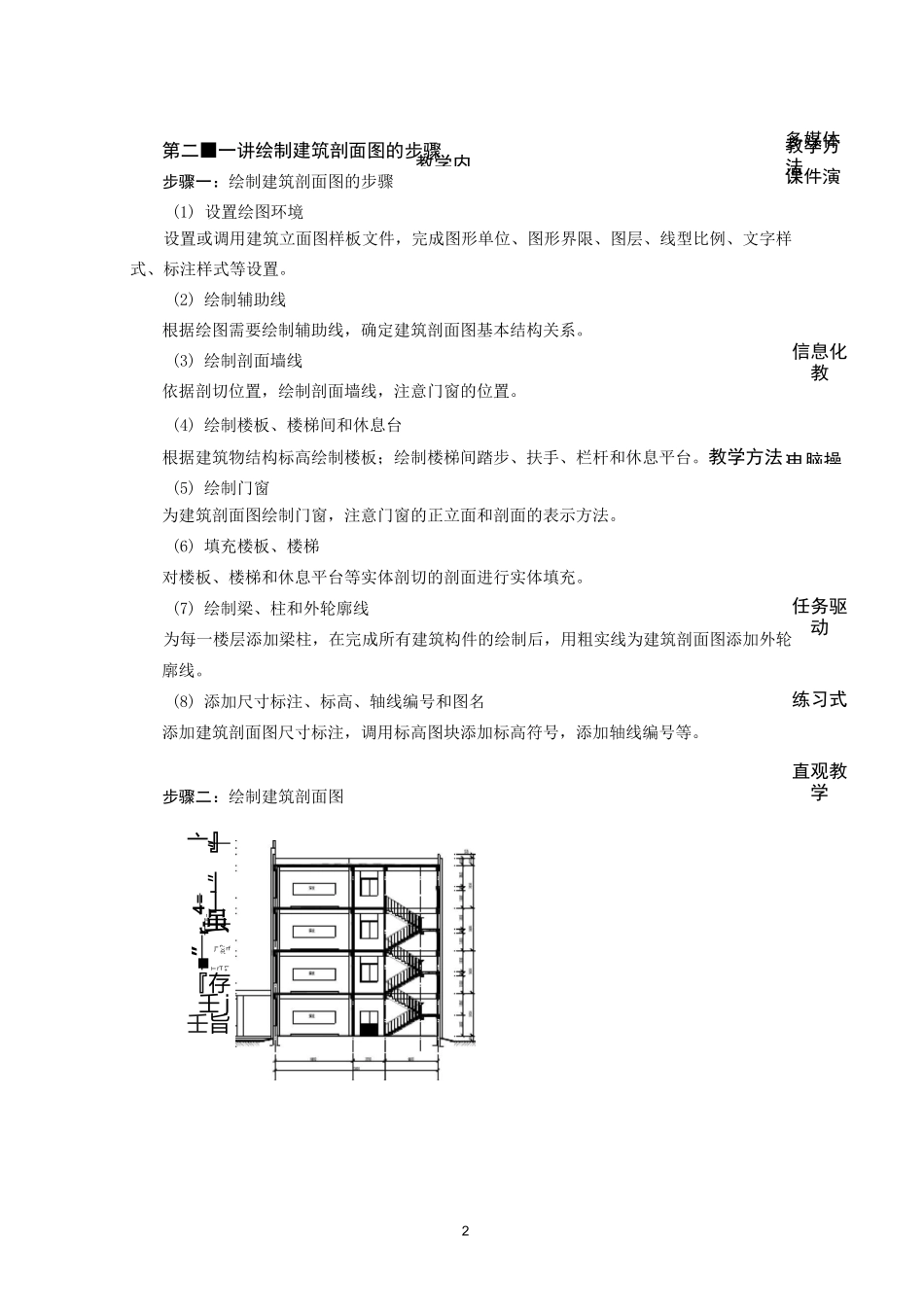

《建筑 CAD》课程教案2014~2015 学年第二学期)学院建筑工程与管理专业工程造价年级造价 2013 级 任课教师汪晨武1《建筑 CAD》课程教案第二十一讲绘制建筑剖面图的步骤第九周:星期一、五第 1~4 节标题:绘制建筑剖面图的步骤授课班级上课地点造价 1301、1302、1303实训一能力目标:1.了解建筑剖面图的绘制步骤;教学2.能够绘制建筑剖面图。目标知识目标:1.了解建筑剖面图的绘制步骤;2.了解建筑剖面图的绘制。重点教学重点:能够绘制建筑剖面图。难点教学难点:能够绘制建筑剖面图。任务任务:1.了解建筑剖面图的绘制步骤;训练2.了解建筑剖面图的绘制。方法训练方法:讲授法,教师操作示范,学生亲自练习思考题:复习建筑施工图的知识课后反馈:本节课内容讲元之后学生进彳丁操作,老师巡查对不懂的学生进行指导;学生操作完之后将作业按照要求上交,老师当场给予评价,不符合要求的学生必须马上进行修改,直到符合要求。2教学内教学方法多媒体课件演信息化教电脑操任务驱动练习式直观教学第二■一讲绘制建筑剖面图的步骤步骤一:绘制建筑剖面图的步骤(1) 设置绘图环境设置或调用建筑立面图样板文件,完成图形单位、图形界限、图层、线型比例、文字样式、标注样式等设置。(2) 绘制辅助线根据绘图需要绘制辅助线,确定建筑剖面图基本结构关系。(3) 绘制剖面墙线依据剖切位置,绘制剖面墙线,注意门窗的位置。(4) 绘制楼板、楼梯间和休息台根据建筑物结构标高绘制楼板;绘制楼梯间踏步、扶手、栏杆和休息平台。教学方法:(5) 绘制门窗为建筑剖面图绘制门窗,注意门窗的正立面和剖面的表示方法。(6) 填充楼板、楼梯对楼板、楼梯和休息平台等实体剖切的剖面进行实体填充。(7) 绘制梁、柱和外轮廓线为每一楼层添加梁柱,在完成所有建筑构件的绘制后,用粗实线为建筑剖面图添加外轮廓线。(8) 添加尺寸标注、标高、轴线编号和图名添加建筑剖面图尺寸标注,调用标高图块添加标高符号,添加轴线编号等。步骤二:绘制建筑剖面图亠』”“」4=」虽■”r-F~J";b:?rfTrT*1『存壬 j壬旨(1)绘制辅助轴线(2)绘制剖面墙线(3)绘制楼板、梁(5)扣出门窗洞(4)绘制楼梯、栏杆、扶手3(6)绘制门窗(7)填充楼板、楼梯厂 Xfl1>(8)绘制梁、柱和外轮廓线(9)添加尺寸标注等1-2 側旳 i:n步骤三:任务训练45®®E卜扫 1 百因一』: 小结:简述本次课的主要内容,布置作业。
