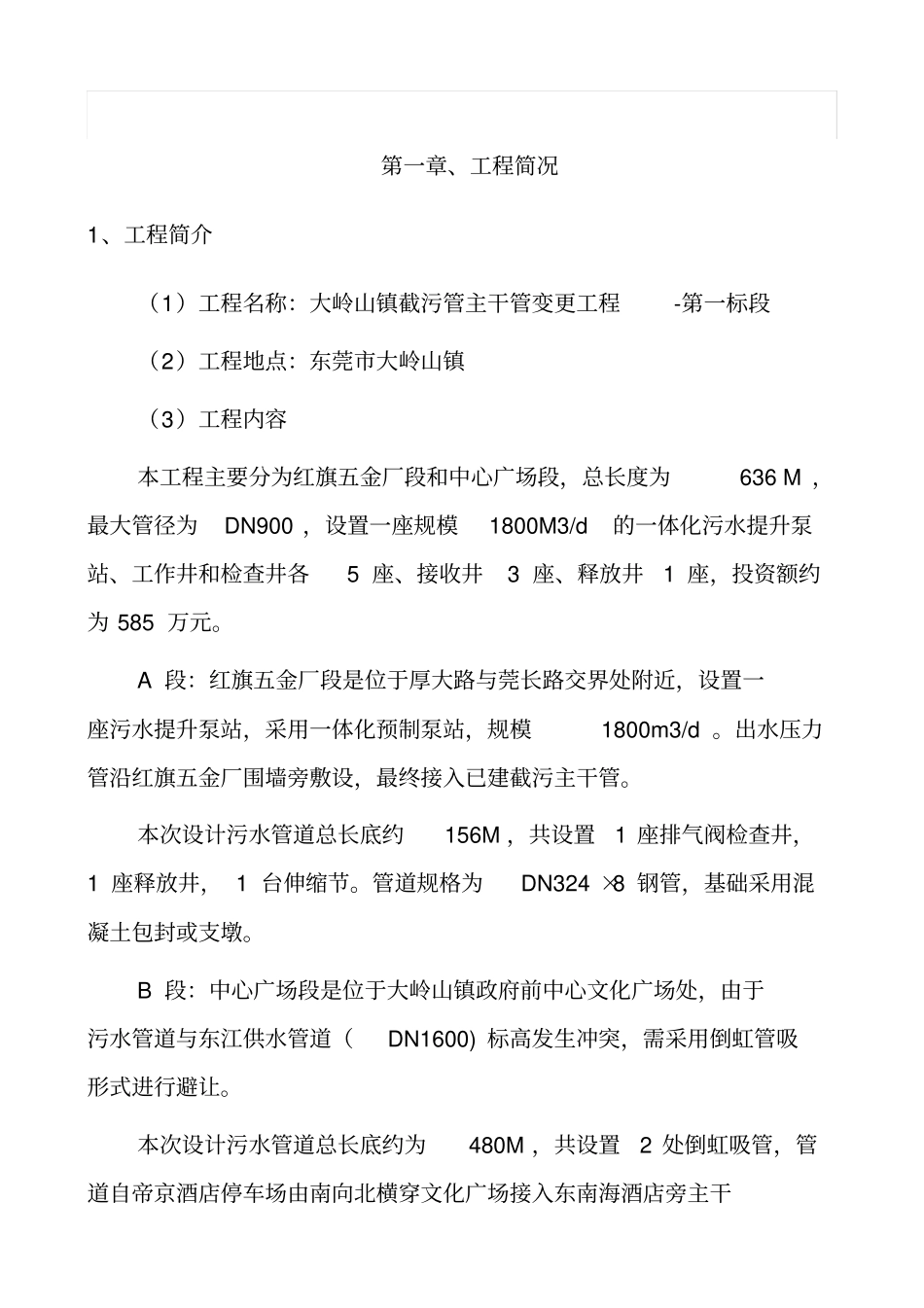

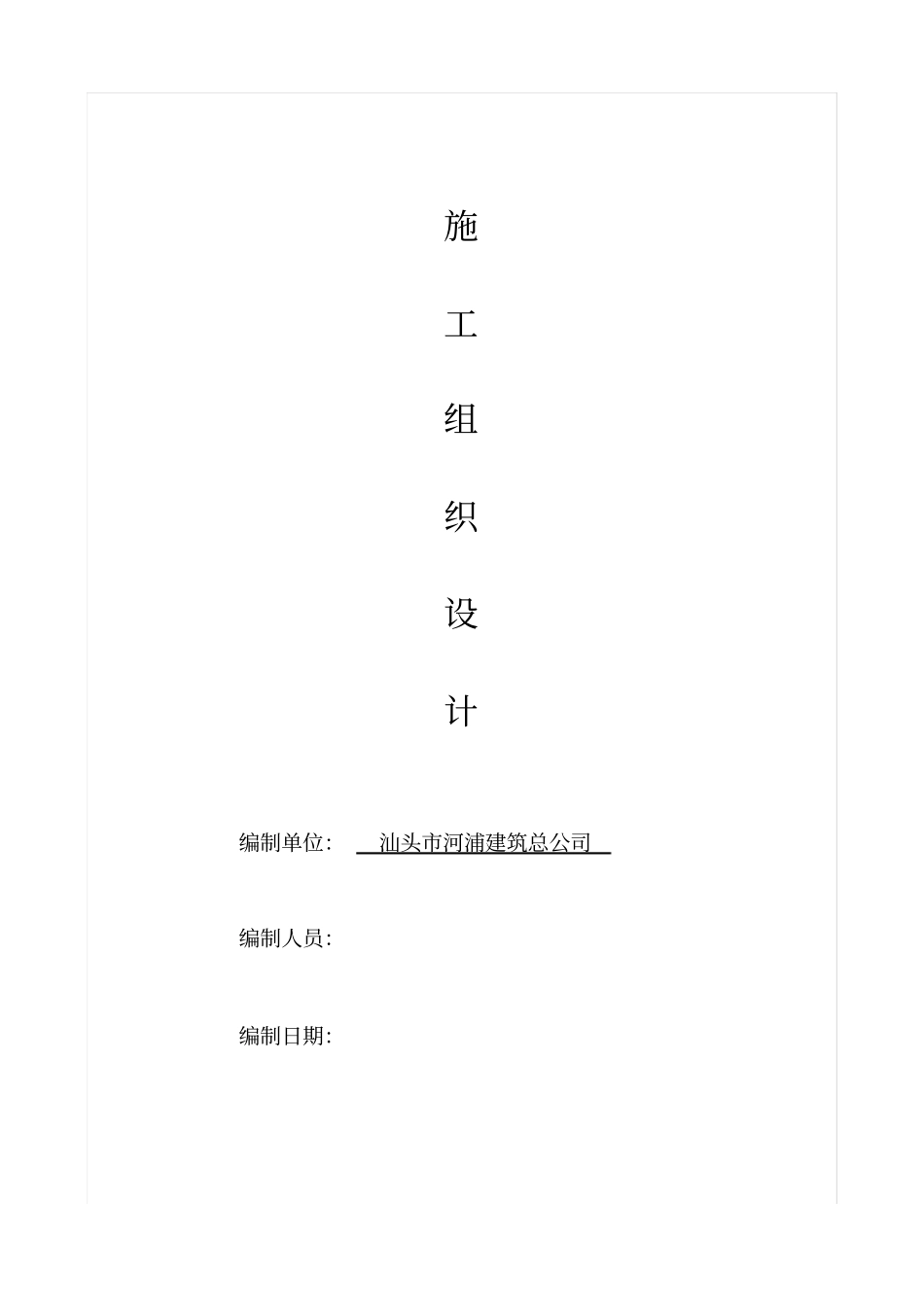

施工组织设计编制单位：汕头市河浦建筑总公司编制人员：编制日期：第一章、工程简况1、工程简介（1）工程名称：大岭山镇截污管主干管变更工程-第一标段（2）工程地点：东莞市大岭山镇（3）工程内容本工程主要分为红旗五金厂段和中心广场段，总长度为 636 M ，最大管径为DN900 ，设置一座规模1800M3/d 的一体化污水提升泵站、工作井和检查井各5 座、接收井3 座、释放井1 座，投资额约为 585 万元。A 段：红旗五金厂段是位于厚大路与莞长路交界处附近，设置一座污水提升泵站，采用一体化预制泵站，规模1800m3/d 。出水压力管沿红旗五金厂围墙旁敷设，最终接入已建截污主干管。本次设计污水管道总长底约156M ，共设置1 座排气阀检查井，1 座释放井， 1 台伸缩节。管道规格为DN324 ×8 钢管，基础采用混凝土包封或支墩。B 段：中心广场段是位于大岭山镇政府前中心文化广场处，由于污水管道与东江供水管道（DN1600) 标高发生冲突，需采用倒虹管吸形式进行避让。本次设计污水管道总长底约为480M ，共设置2 处倒虹吸管，管道自帝京酒店停车场由南向北横穿文化广场接入东南海酒店旁主干管。本段管道的规格为DN800~DN900，采用机械顶管施工，管道埋深约为 3.0M~5.0M之间。2、编制依据（1）中钢集团武汉安全环保研究院有限公司设计《大岭山镇截污主干管变更工程--第一标段》工程施工图等；（2）《顶管施工技术及验收规范》（试行）（ 3）《给水排水构筑物工程施工及验收规范》（GB50141-2008 ）（ 4 ） 《 给 水 排 水 管 道 工 程 施 工 及 验 收 规 范 》 （ GB50268-2008 ）3、工程地质简况(1)、红旗五金厂根据地勘披露，按地层成因类型和岩土层性质，场区内地层自上而下分为：第四系人工填土层(Qml) 、第四系冲积层（Qal ）、第四系坡积层（ Qel ）。场区水位埋深在1.80 ～2.40m 之间。具体地质情况详见岩土工程勘察报告。(2)、中心广场段根据钻探揭露，按地层成因类型、沉积层序和岩土层性质，场区内地层自上而下分为：人工填土层（Qml ）、第四系冲积层（Qal ）、第四系残积层（Qel ），场区地下水位埋深介于2.80 ～4.50m ，雨季地下水位约上升1.0m ，枯水期地下水位约下降1.0m 。管道所在土层大部分为含粘性土中砂、粘土、小部分为粘土。第二章、施工前期准备工作2.1 施工总平面布置施工总平面布置详见附图（施工平面布置图）2.1.1 施工道路及交通组织本工程标段的道路，绝大部分具备...
