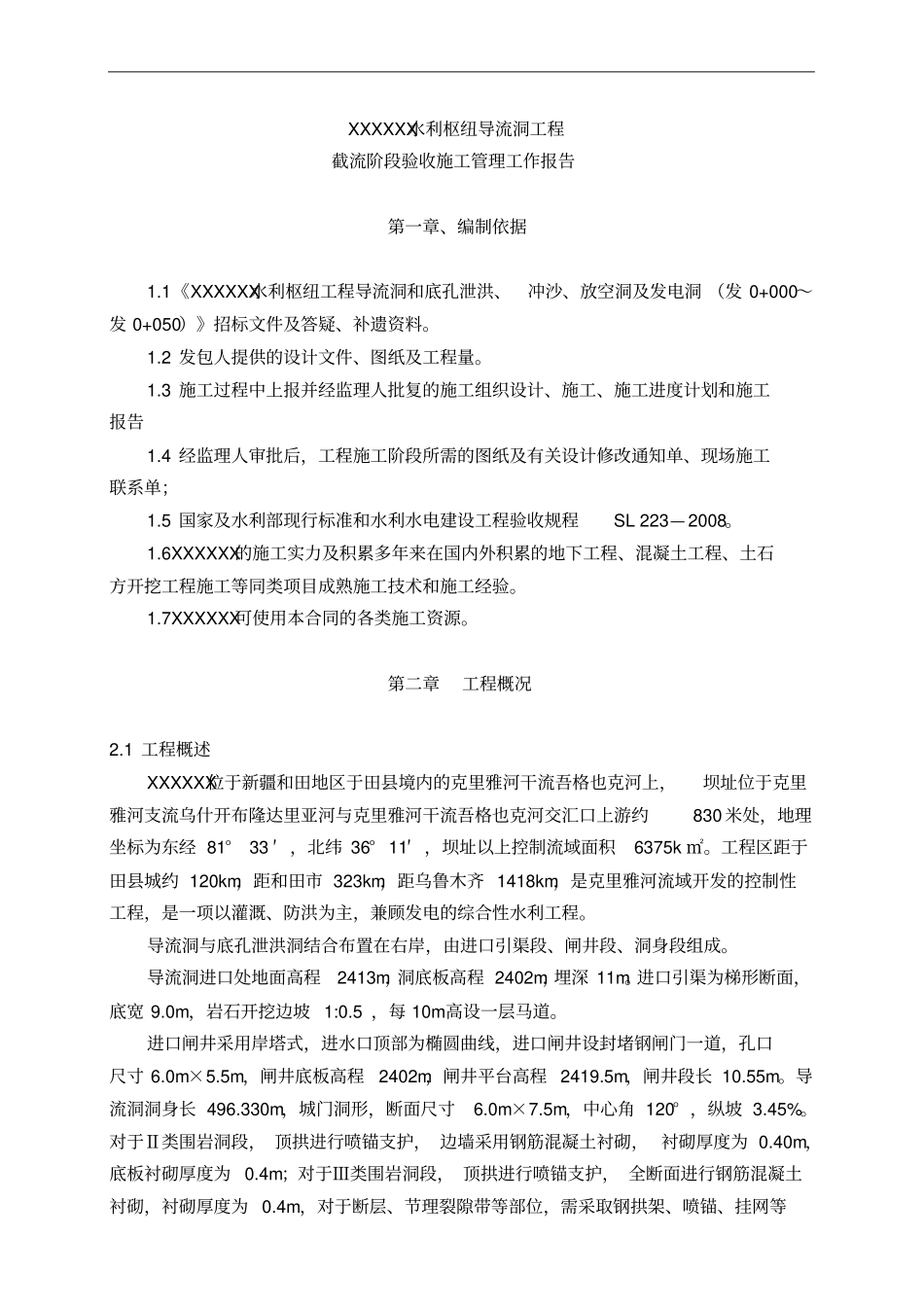

XXXXXX水利枢纽导流洞工程截流阶段验收施工管理工作报告第一章、编制依据1.1《XXXXXX水利枢纽工程导流洞和底孔泄洪、冲沙、放空洞及发电洞 （发 0+000～发 0+050）》招标文件及答疑、补遗资料。1.2 发包人提供的设计文件、图纸及工程量。1.3 施工过程中上报并经监理人批复的施工组织设计、施工、施工进度计划和施工报告1.4 经监理人审批后，工程施工阶段所需的图纸及有关设计修改通知单、现场施工联系单；1.5 国家及水利部现行标准和水利水电建设工程验收规程SL 223— 2008。1.6XXXXXX的施工实力及积累多年来在国内外积累的地下工程、混凝土工程、土石方开挖工程施工等同类项目成熟施工技术和施工经验。1.7XXXXXX可使用本合同的各类施工资源。第二章工程概况2.1 工程概述XXXXXX位于新疆和田地区于田县境内的克里雅河干流吾格也克河上，坝址位于克里雅河支流乌什开布隆达里亚河与克里雅河干流吾格也克河交汇口上游约830 米处，地理坐标为东经 81° 33 ′ ，北纬 36° 11′ ，坝址以上控制流域面积6375k ㎡。工程区距于田县城约 120km，距和田市 323km，距乌鲁木齐 1418km，是克里雅河流域开发的控制性工程，是一项以灌溉、防洪为主，兼顾发电的综合性水利工程。导流洞与底孔泄洪洞结合布置在右岸，由进口引渠段、闸井段、洞身段组成。导流洞进口处地面高程2413m，洞底板高程 2402m，埋深 11m。进口引渠为梯形断面，底宽 9.0m，岩石开挖边坡 1:0.5 ，每 10m高设一层马道。进口闸井采用岸塔式，进水口顶部为椭圆曲线，进口闸井设封堵钢闸门一道，孔口尺寸 6.0m×5.5m，闸井底板高程2402m，闸井平台高程 2419.5m，闸井段长 10.55m。导流洞洞身长 496.330m，城门洞形，断面尺寸6.0m×7.5m，中心角 120° ，纵坡 3.45%。对于Ⅱ类围岩洞段， 顶拱进行喷锚支护， 边墙采用钢筋混凝土衬砌， 衬砌厚度为 0.40m，底板衬砌厚度为 0.4m；对于Ⅲ类围岩洞段， 顶拱进行喷锚支护， 全断面进行钢筋混凝土衬砌，衬砌厚度为 0.4m，对于断层、节理裂隙带等部位，需采取钢拱架、喷锚、挂网等措施加强支护。底孔泄洪、冲沙、放空洞采用“龙抬头”的形式与导流洞结合，设计洪水工况泄量342m3/s，校核洪水工况泄量347m3/s，由引渠段、闸井段（渥奇段、反弧段、渐变段、结合段）、挑流鼻坎段组成，总长900.0m。引渠段（桩号 0-085.8 ～0+000）：长 85.8m，断面形式为矩形， 底宽 8.0m，纵坡 i=0 。边墙结构形式采用“ L...
