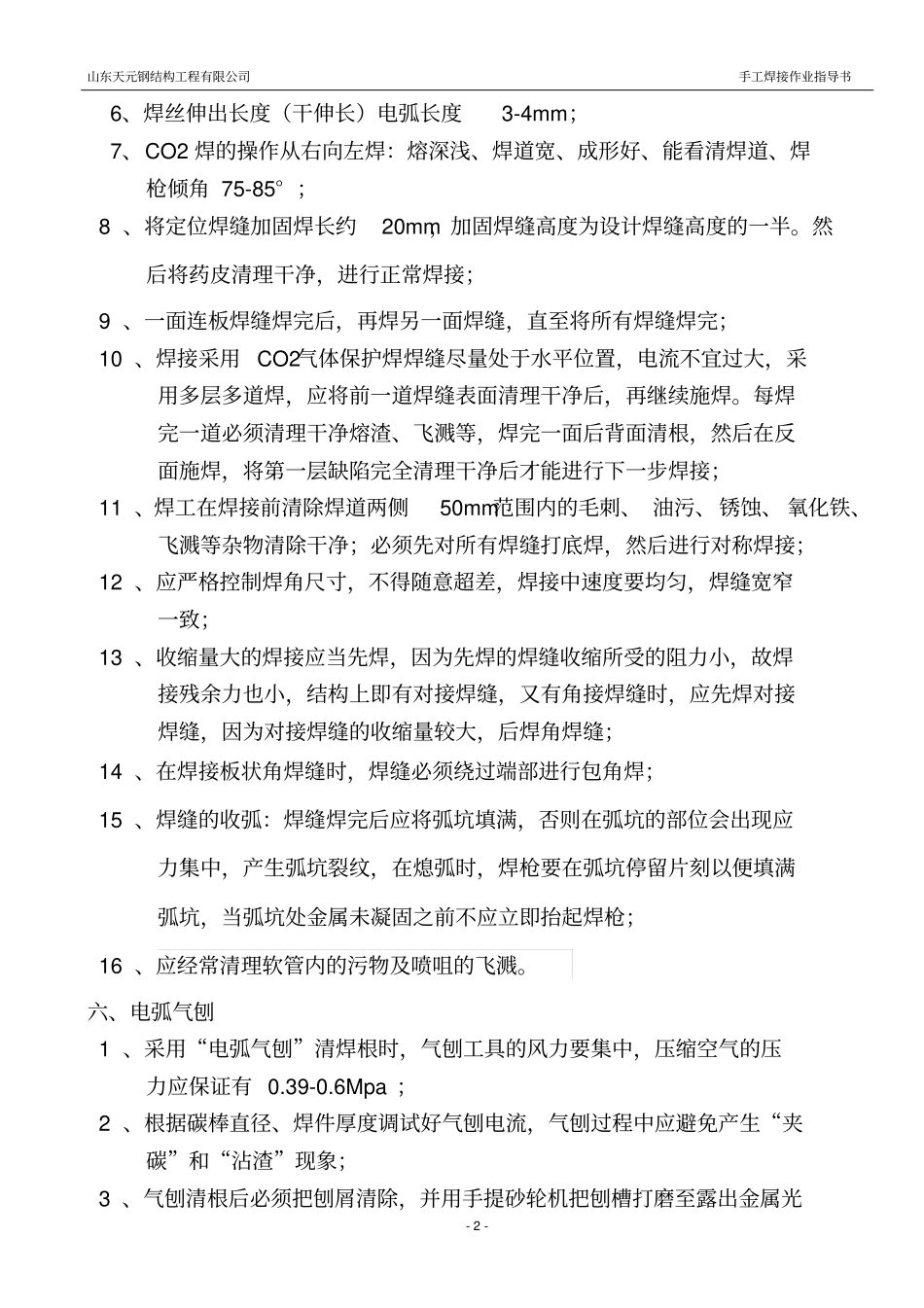

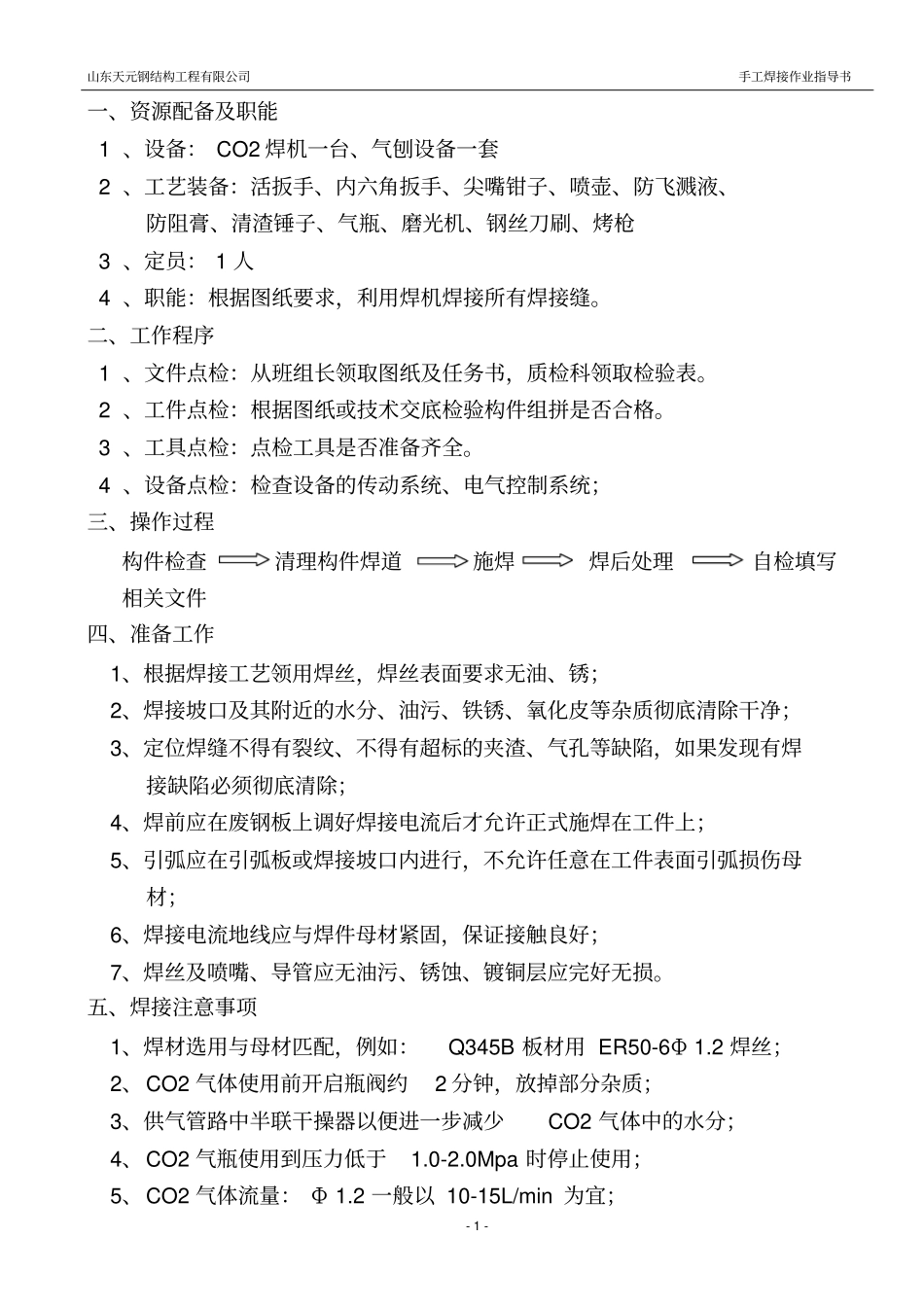

山东天元钢结构工程有限公司 Q/TYGG-005-2016 临沂市商城会展中心手工焊接作业指导书 2016-05-04发布2016-05-05 实施山东天元钢结构工程有限公司发布山东天元钢结构工程有限公司手工焊接作业指导书- 1 - 一、资源配备及职能 1 、设备： CO2 焊机一台、气刨设备一套 2 、工艺装备：活扳手、内六角扳手、尖嘴钳子、喷壶、防飞溅液、防阻膏、清渣锤子、气瓶、磨光机、钢丝刀刷、烤枪 3 、定员： 1 人 4 、职能：根据图纸要求，利用焊机焊接所有焊接缝。二、工作程序 1 、文件点检：从班组长领取图纸及任务书，质检科领取检验表。 2 、工件点检：根据图纸或技术交底检验构件组拼是否合格。 3 、工具点检：点检工具是否准备齐全。 4 、设备点检：检查设备的传动系统、电气控制系统；三、操作过程构件检查清理构件焊道施焊焊后处理自检填写相关文件四、准备工作1、根据焊接工艺领用焊丝，焊丝表面要求无油、锈；2、焊接坡口及其附近的水分、油污、铁锈、氧化皮等杂质彻底清除干净；3、定位焊缝不得有裂纹、不得有超标的夹渣、气孔等缺陷，如果发现有焊接缺陷必须彻底清除；4、焊前应在废钢板上调好焊接电流后才允许正式施焊在工件上；5、引弧应在引弧板或焊接坡口内进行，不允许任意在工件表面引弧损伤母材；6、焊接电流地线应与焊件母材紧固，保证接触良好；7、焊丝及喷嘴、导管应无油污、锈蚀、镀铜层应完好无损。五、焊接注意事项1、焊材选用与母材匹配，例如：Q345B 板材用 ER50-6Φ 1.2 焊丝；2、CO2 气体使用前开启瓶阀约2 分钟，放掉部分杂质；3、供气管路中半联干操器以便进一步减少CO2 气体中的水分；4、CO2 气瓶使用到压力低于1.0-2.0Mpa 时停止使用；5、CO2 气体流量： Φ 1.2 一般以 10-15L/min 为宜；山东天元钢结构工程有限公司手工焊接作业指导书- 2 - 6、焊丝伸出长度（干伸长）电弧长度3-4mm；7、CO2 焊的操作从右向左焊：熔深浅、焊道宽、成形好、能看清焊道、焊枪倾角 75-85° ； 8 、将定位焊缝加固焊长约20mm，加固焊缝高度为设计焊缝高度的一半。然后将药皮清理干净，进行正常焊接； 9 、一面连板焊缝焊完后，再焊另一面焊缝，直至将所有焊缝焊完； 10 、焊接采用 CO2气体保护焊焊缝尽量处于水平位置，电流不宜过大，采用多层多道焊，应将前一道焊缝表面清理干净后，再继续施焊。每焊完一道必须清理干净熔渣、飞溅等，焊完一面后背面清根，然后在反面施焊，将第一层缺陷完...
