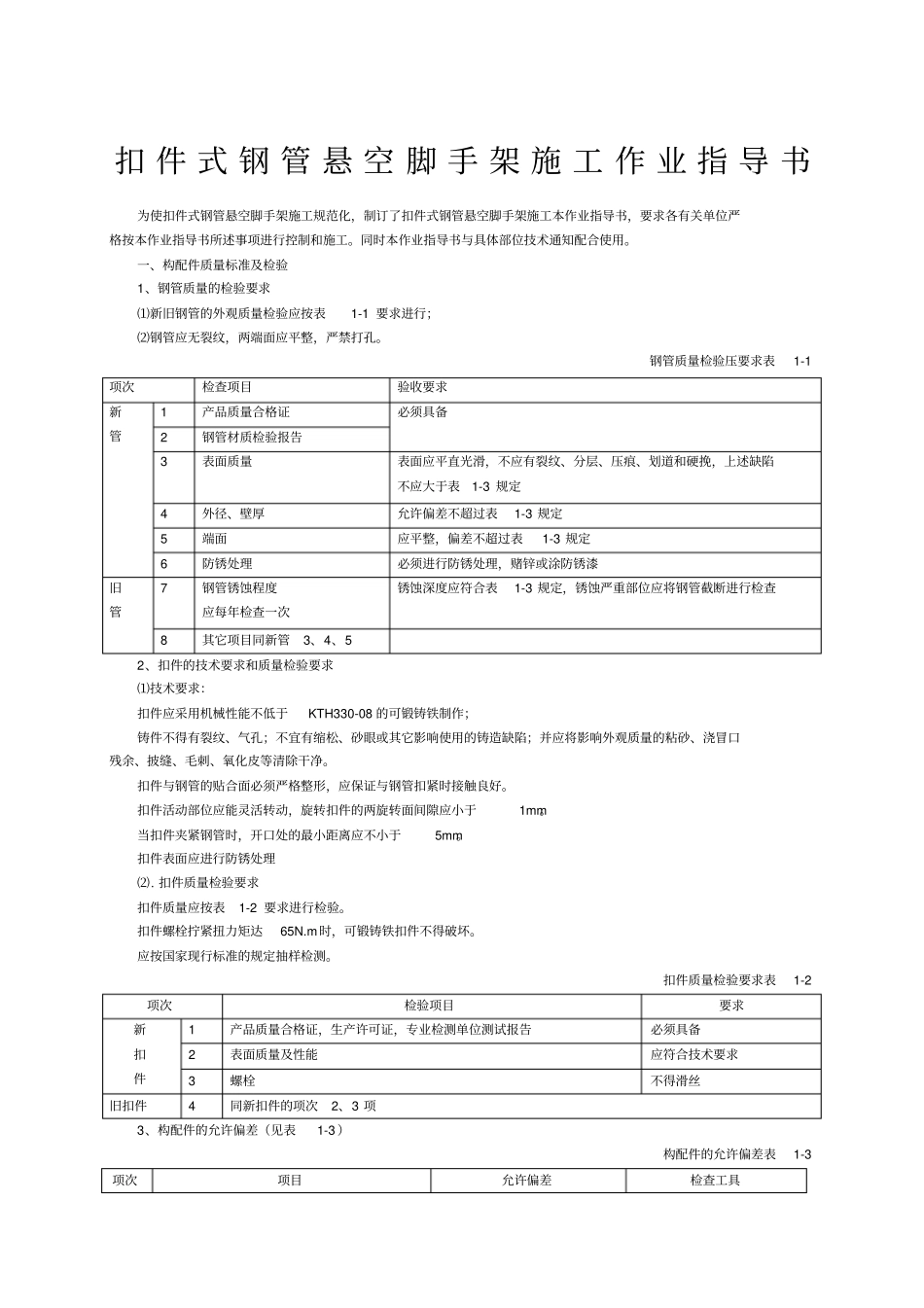

扣 件 式 钢 管 悬 空 脚 手 架 施 工 作 业 指 导 书为使扣件式钢管悬空脚手架施工规范化，制订了扣件式钢管悬空脚手架施工本作业指导书，要求各有关单位严格按本作业指导书所述事项进行控制和施工。同时本作业指导书与具体部位技术通知配合使用。一、构配件质量标准及检验1、钢管质量的检验要求⑴新旧钢管的外观质量检验应按表1-1 要求进行；⑵钢管应无裂纹，两端面应平整，严禁打孔。钢管质量检验压要求表1-1 项次检查项目验收要求新管1 产品质量合格证必须具备2 钢管材质检验报告3 表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬挽，上述缺陷不应大于表1-3 规定4 外径、壁厚允许偏差不超过表1-3 规定5 端面应平整，偏差不超过表1-3 规定6 防锈处理必须进行防锈处理，赌锌或涂防锈漆旧管7 钢管锈蚀程度应每年检查一次锈蚀深度应符合表1-3 规定，锈蚀严重部位应将钢管截断进行检查8 其它项目同新管3、4、5 2、扣件的技术要求和质量检验要求⑴技术要求：扣件应采用机械性能不低于KTH330-08 的可锻铸铁制作；铸件不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸造缺陷；并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。当扣件夹紧钢管时，开口处的最小距离应不小于5mm。扣件表面应进行防锈处理⑵. 扣件质量检验要求扣件质量应按表1-2 要求进行检验。扣件螺栓拧紧扭力矩达65N.m时，可锻铸铁扣件不得破坏。应按国家现行标准的规定抽样检测。扣件质量检验要求表1-2 项次检验项目要求新扣件1 产品质量合格证，生产许可证，专业检测单位测试报告必须具备2 表面质量及性能应符合技术要求3 螺栓不得滑丝旧扣件4 同新扣件的项次2、3 项3、构配件的允许偏差（见表1-3 ）构配件的允许偏差表1-3 项次项目允许偏差检查工具（mm）1 钢管尺寸的偏差a. 低压焊接管外径 48.0mm 壁厚 3.5mm b. 电焊钢管外径 48.0mm 壁厚 3.5mm c. 电焊钢管外径 51.0mm 壁厚 3.0mm -0.50 -0.50 -0.50 -0.35 -0.05 -0.30 游标卡尺2 钢管两端端面切斜的偏差t 1.70 塞尺3 钢管内外表面锈蚀的深度（t=t1+t 2）≤0.50 4 钢管弯曲的偏差t a.各种杆件钢管的端部弯曲l ≤ 1.5m ≤5 钢板尺b.立柱钢管弯曲3m＜ l ≤4m ≤ 12 4m＜ l ≤...
