扣件式钢管外脚手架施工方案VIP免费

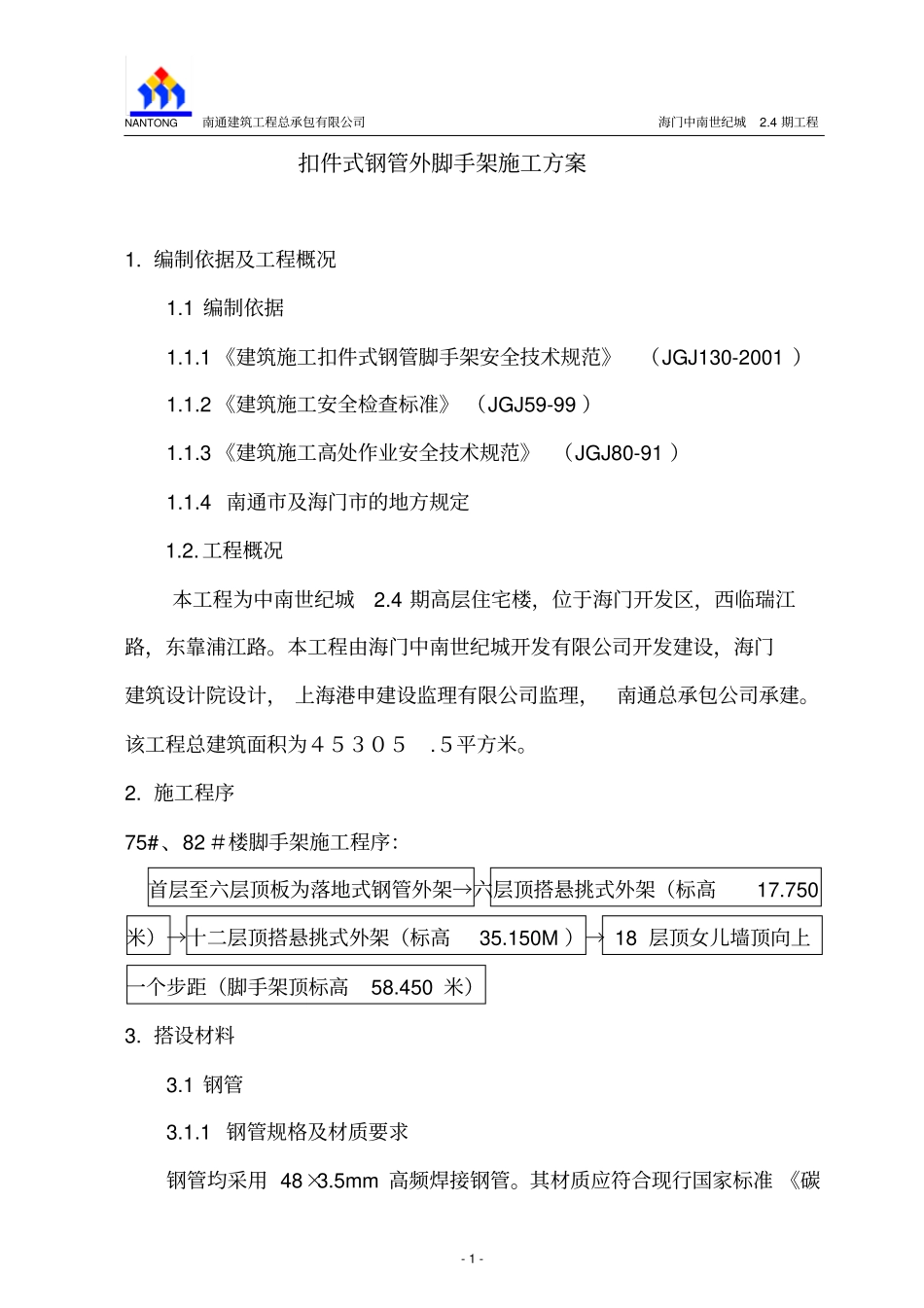

NANTONG 南通建筑工程总承包有限公司海门中南世纪城2.4 期工程- 1 - 扣件式钢管外脚手架施工方案1. 编制依据及工程概况1.1 编制依据1.1.1 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001 ）1.1.2 《建筑施工安全检查标准》 （JGJ59-99 ）1.1.3 《建筑施工高处作业安全技术规范》 （JGJ80-91 ）1.1.4 南通市及海门市的地方规定1.2.工程概况本工程为中南世纪城2.4 期高层住宅楼，位于海门开发区，西临瑞江路，东靠浦江路。本工程由海门中南世纪城开发有限公司开发建设，海门建筑设计院设计， 上海港申建设监理有限公司监理，南通总承包公司承建。该工程总建筑面积为４５３０５.５平方米。2. 施工程序75#、82＃楼脚手架施工程序：首层至六层顶板为落地式钢管外架→六层顶搭悬挑式外架（标高17.750米）→十二层顶搭悬挑式外架（标高35.150M ）→ 18 层顶女儿墙顶向上一个步距（脚手架顶标高58.450 米）3. 搭设材料3.1 钢管3.1.1 钢管规格及材质要求钢管均采用 48×3.5mm 高频焊接钢管。其材质应符合现行国家标准 《碳NANTONG 南通建筑工程总承包有限公司海门中南世纪城2.4 期工程- 2 - 素结构钢》（GB/T-700 ）中 Q235-A 级钢的规定。3.1.2 外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆。3.1.3 钢管上严禁打孔3.2 扣件3.2.1 材质采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831 ）的规定。3.2.2 外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。3.3 脚手板均采用 20mm 厚、宽度不少于 900mm 的竹篱笆，，不得使用腐朽的脚手板。3.4 安全网3.4.1 平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准《安全网》（GB5725-1997 ）的规定。3.4.2 密目安全立网密目安全立网的网目密度不低于800 目/100cm 2，其技术要求应符合《密目式安全立网》 (GB16909-1997) 的规定NANTONG 南通建筑工程总承包有限公司海门中南世纪城2.4 期工程- 3 - 3.4.2 阻燃安全网必须具有阻燃性，其续燃、阴燃时间均不超过4s。4 脚手架搭设4.1 搭设基本尺寸外 架 搭 设 基 本 尺 寸 表( m )立杆纵距La 立杆横距步距横杆水平距连墙杆备注作业层非作业1.50 0.90 1.80 La/2 La 二步三跨4.2 底座4.2.1 垫板定位。立杆应事先进行尺寸排列设计，使垫...
