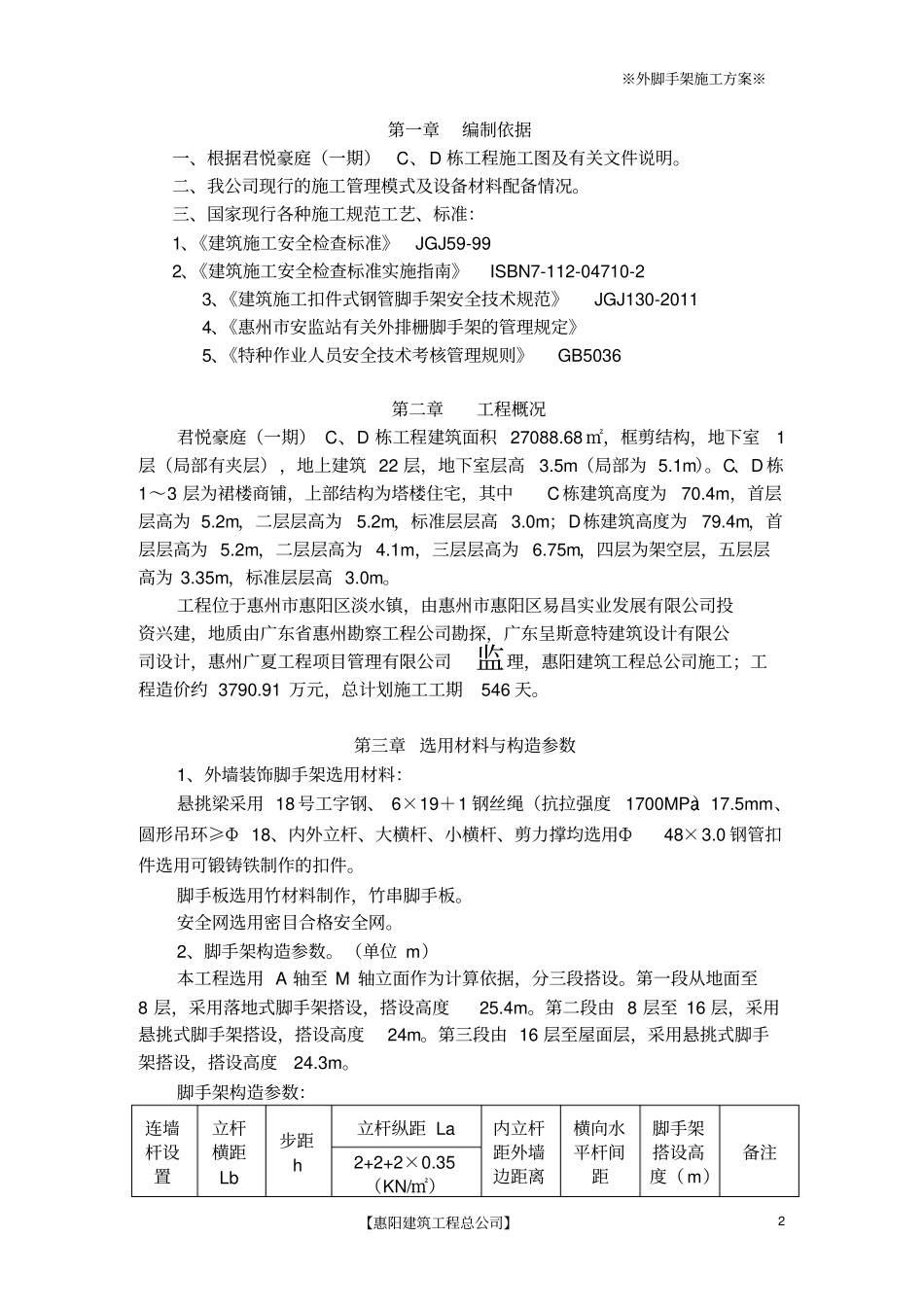

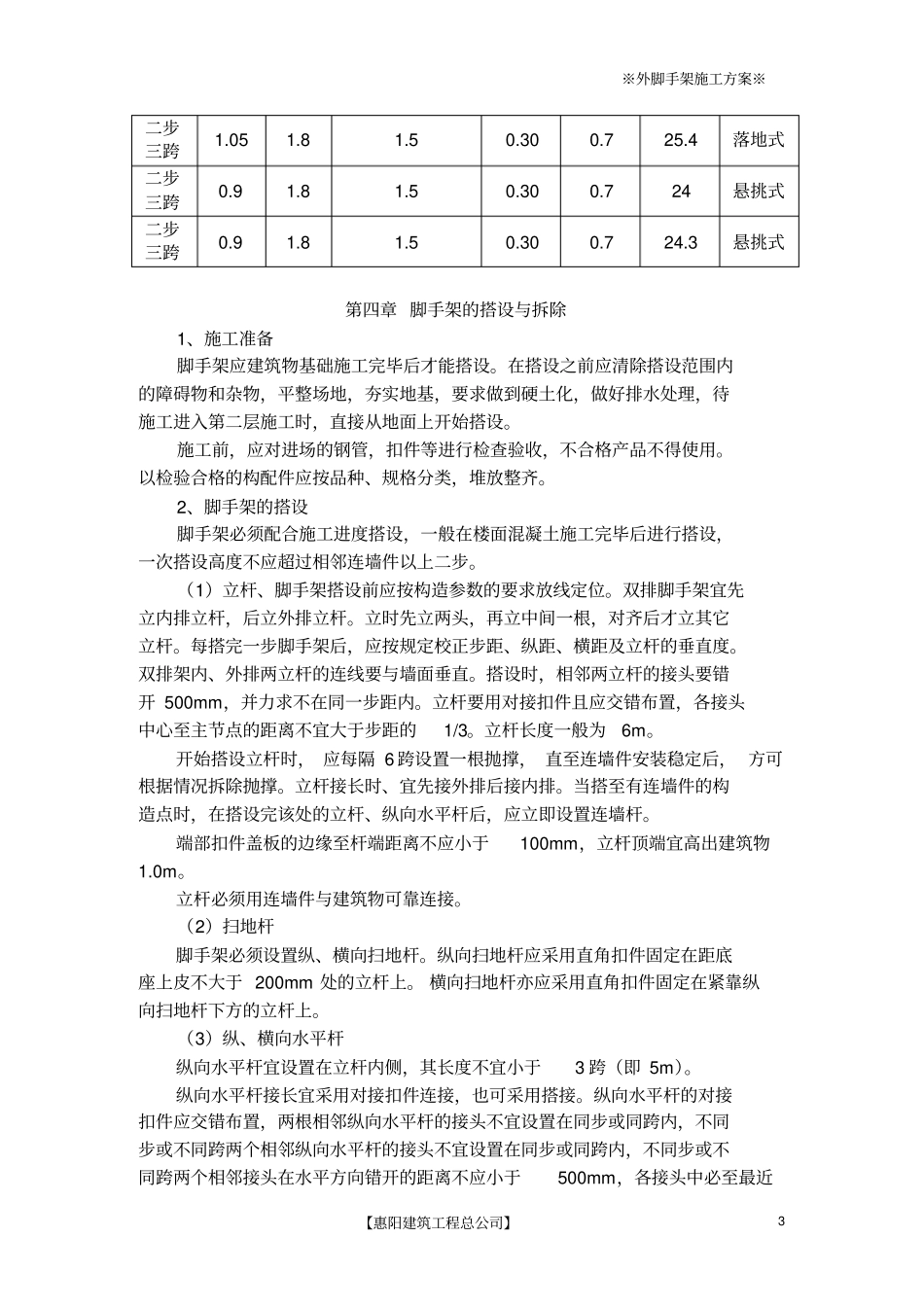

扣件式钢管脚手架方案※外脚手架施工方案※【惠阳建筑工程总公司】2 第一章编制依据一、根据君悦豪庭（一期）C、D 栋工程施工图及有关文件说明。二、我公司现行的施工管理模式及设备材料配备情况。三、国家现行各种施工规范工艺、标准：1、《建筑施工安全检查标准》JGJ59-99 2、《建筑施工安全检查标准实施指南》ISBN7-112-04710-2 3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 4、《惠州市安监站有关外排栅脚手架的管理规定》5、《特种作业人员安全技术考核管理规则》GB5036 第二章工程概况君悦豪庭（一期） C、D 栋工程建筑面积 27088.68 ㎡，框剪结构，地下室1层（局部有夹层），地上建筑 22 层，地下室层高3.5m（局部为 5.1m）。C、D 栋1～3 层为裙楼商铺，上部结构为塔楼住宅，其中C 栋建筑高度为70.4m，首层层高为 5.2m，二层层高为5.2m，标准层层高 3.0m；D栋建筑高度为79.4m，首层层高为 5.2m，二层层高为 4.1m，三层层高为 6.75m，四层为架空层，五层层高为 3.35m，标准层层高 3.0m。工程位于惠州市惠阳区淡水镇，由惠州市惠阳区易昌实业发展有限公司投资兴建，地质由广东省惠州勘察工程公司勘探，广东呈斯意特建筑设计有限公司设计，惠州广夏工程项目管理有限公司监理，惠阳建筑工程总公司施工；工程造价约 3790.91 万元，总计划施工工期546 天。第三章 选用材料与构造参数1、外墙装饰脚手架选用材料：悬挑梁采用 18 号工字钢、 6×19＋1 钢丝绳（抗拉强度1700MPa）17.5mm、圆形吊环≥Φ 18、内外立杆、大横杆、小横杆、剪力撑均选用Ф48×3.0 钢管扣件选用可锻铸铁制作的扣件。脚手板选用竹材料制作，竹串脚手板。安全网选用密目合格安全网。2、脚手架构造参数。（单位 m）本工程选用 A 轴至 M 轴立面作为计算依据，分三段搭设。第一段从地面至8 层，采用落地式脚手架搭设，搭设高度25.4m。第二段由 8 层至 16 层，采用悬挑式脚手架搭设，搭设高度24m。第三段由 16 层至屋面层，采用悬挑式脚手架搭设，搭设高度24.3m。脚手架构造参数：连墙杆设置立杆横距Lb 步距h 立杆纵距 La 内立杆距外墙边距离横向水平杆间距脚手架搭设高度（ m）备注2+2+2×0.35 （KN/㎡）※外脚手架施工方案※【惠阳建筑工程总公司】3 二步三跨1.05 1.8 1.5 0.30 0.7 25.4 落地式二步三跨0.9 1.8 1.5 0.30 0.7 24 悬挑式二步三跨0.9 1.8 1.5 0.30 0.7 24.3 悬挑式第四章 脚手...
