扣件式钢管脚手架杆件搭接VIP免费

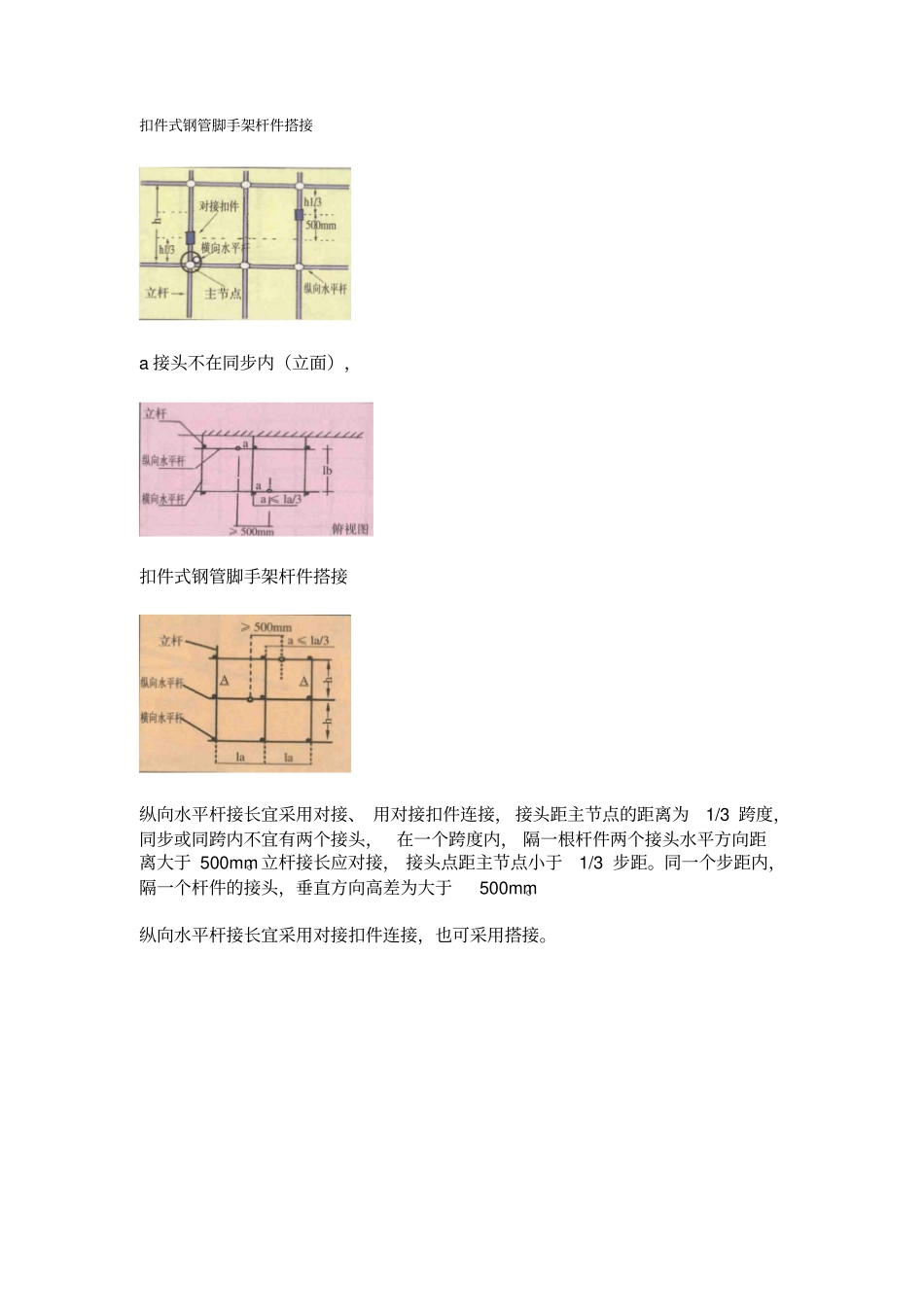

扣件式钢管脚手架杆件搭接_第1页
1/12

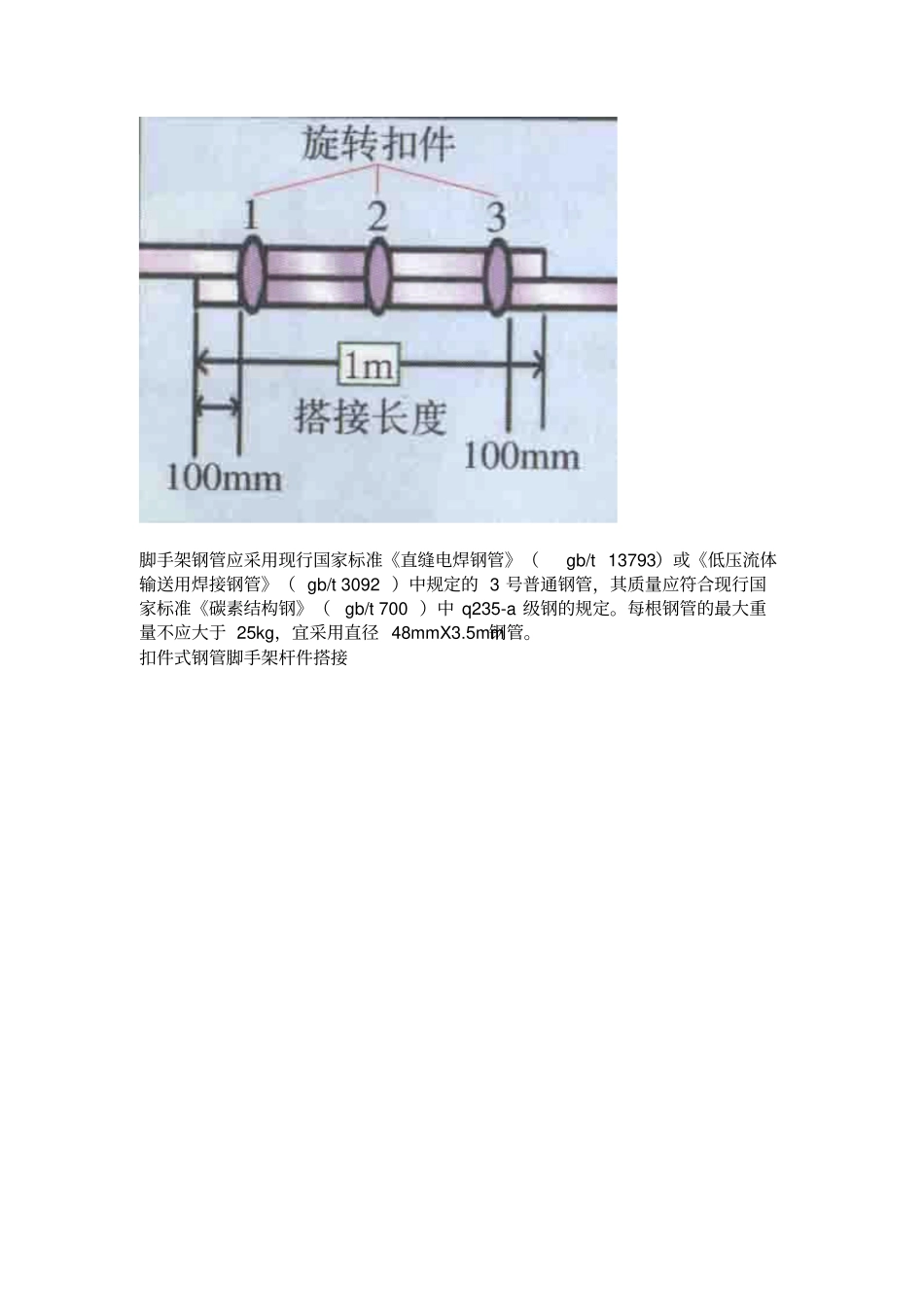

扣件式钢管脚手架杆件搭接_第2页
2/12

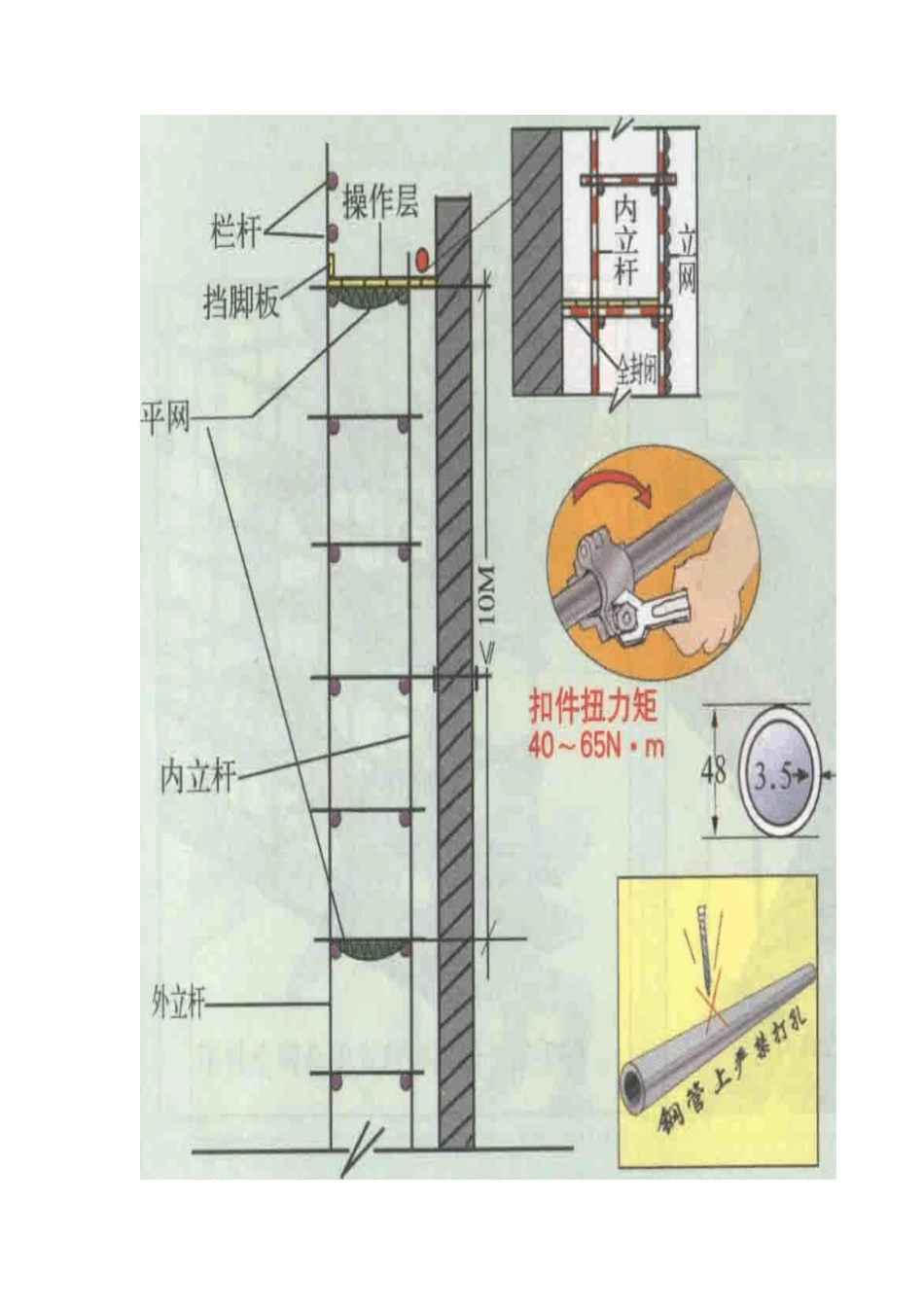

扣件式钢管脚手架杆件搭接_第3页
3/12
扣件式钢管脚手架杆件搭接a 接头不在同步内(立面),扣件式钢管脚手架杆件搭接纵向水平杆接长宜采用对接、 用对接扣件连接, 接头距主节点的距离为1/3 跨度,同步或同跨内不宜有两个接头, 在一个跨度内, 隔一根杆件两个接头水平方向距离大于 500mm。立杆接长应对接, 接头点距主节点小于1/3 步距。同一个步距内,隔一个杆件的接头,垂直方向高差为大于500mm。纵向水平杆接长宜采用对接扣件连接,也可采用搭接。脚手架钢管应采用现行国家标准《直缝电焊钢管》(gb/t 13793)或《低压流体输送用焊接钢管》( gb/t 3092 )中规定的 3 号普通钢管,其质量应符合现行国家标准《碳素结构钢》(gb/t 700 )中 q235-a 级钢的规定。每根钢管的最大重量不应大于 25kg,宜采用直径 48mmX3.5mm钢管。扣件式钢管脚手架杆件搭接施工层脚手板下面要设一道大网眼的平网。每隔 10m设一道平网防护, 脚手架内立杆与建筑物之间要进行封闭。 钢管脚手架的钢管的材质必须符合国际《碳素结构钢》(GB/T700)中 Q235-A级钢的要求;木脚手架的材质应符合《木结构设计规范》的规定。扣件式钢管脚手架应采用可锻铸铁制作的扣件,其材质应符合现行国家标准 《钢管脚手架扣件》(gb15831)的规定。在螺栓拧紧力矩达65n· m时不得发生破坏。使用时扣件扭力矩应为40~65n· m。脚手架钢管应采用现行国家标准《直缝电焊钢管》(gb/t 13793)或《低压流体输送用焊接钢管》( gb/t 3092 )中规定的 3 号普通钢管,其质量应符合现行国家标准《碳素结构钢》(gb/t 700 )中 q235-a 级钢的规定。每根钢管的最大重量不应大于 25kg,宜采用直径 48mmX3.5mm钢管。扣件式钢管脚手架杆件间距杆件间距立杆的纵距和横距, 大横杆的间距、 小横杆的搭设, 都要符合施工方案的设计要求。架体防护脚手架外侧要用密目式安全网全封闭,安全网片连接用尼龙绳做承绳; 作业层外侧要有 1.2m 高的防护栏杆和 180mm高的挡脚板。扣件式钢管脚手架杆件间距与剪刀撑高度在 24m 以下的单、双排脚手架,均必须在外侧立面的两端各设置一道剪刀撑,并且应由底至顶连续设置;中间各道剪刀撑之间的净距不应大于15m。每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在45 度~ 60 度之间。高度在24m 以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。主节点处两个扣件中心线至主节点的距离不宜大于150mm。剪刀撑跨越立杆的最多...
