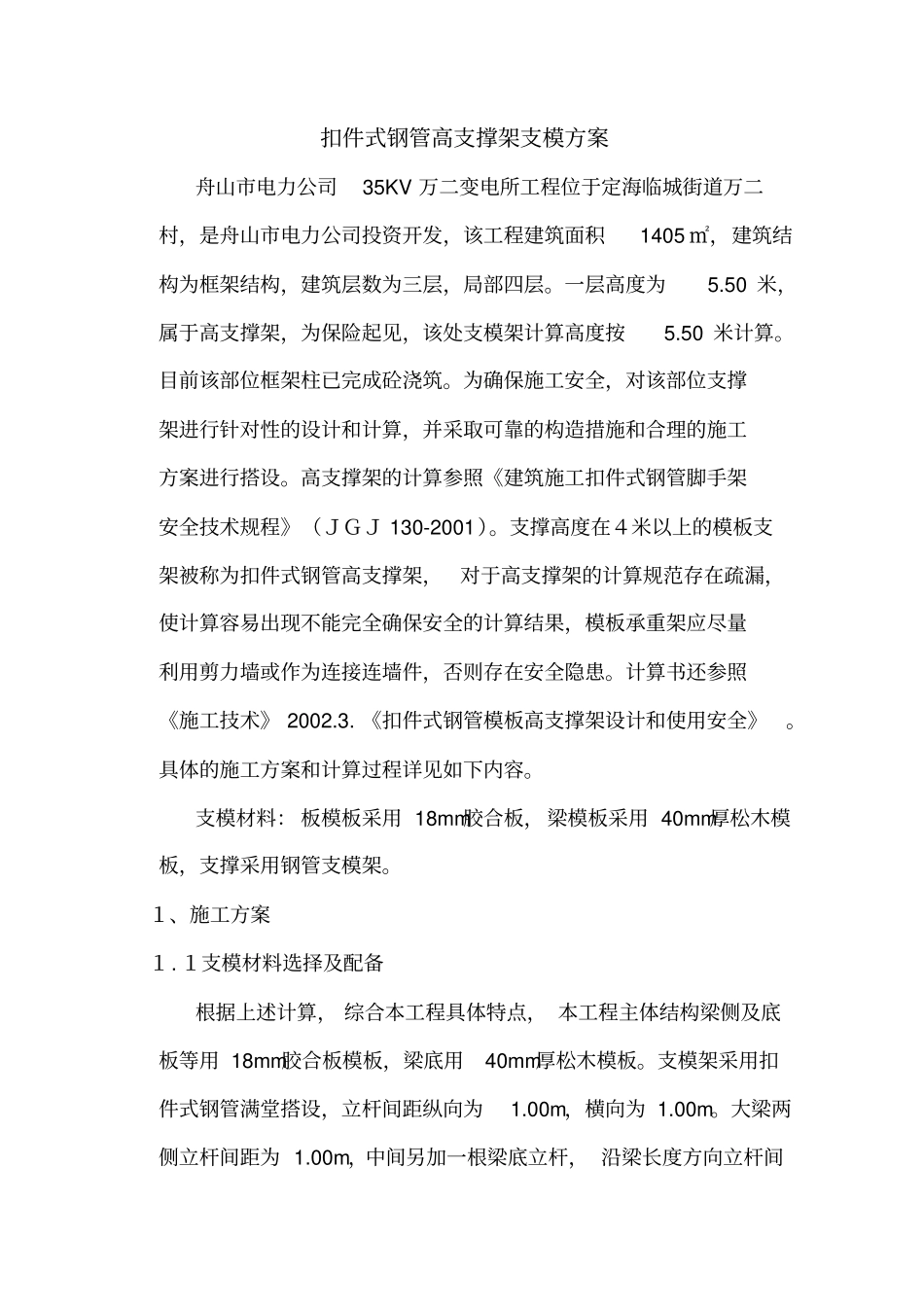

扣件式钢管高支撑架支模的方案_第1页
1/9

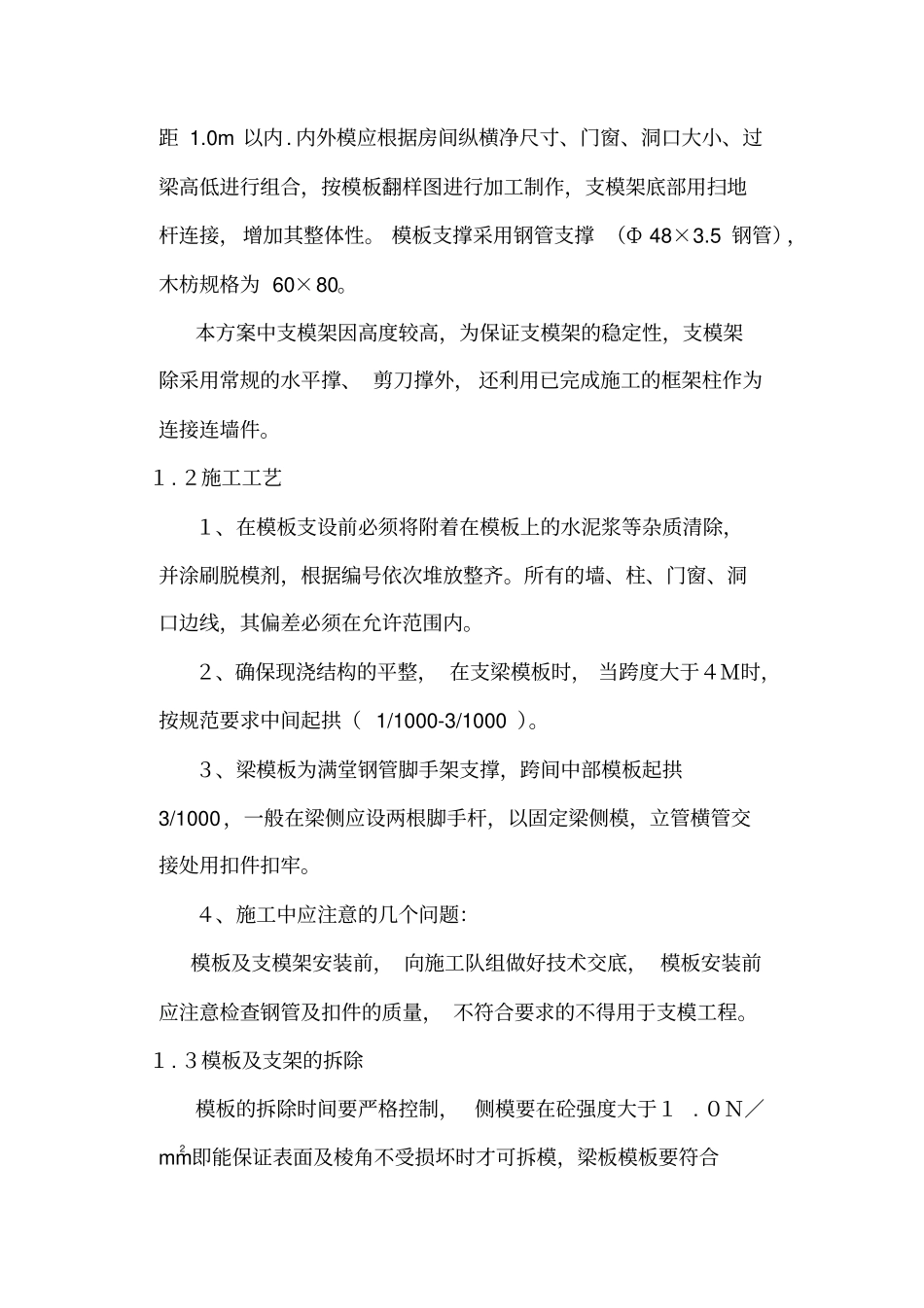

扣件式钢管高支撑架支模的方案_第2页
2/9

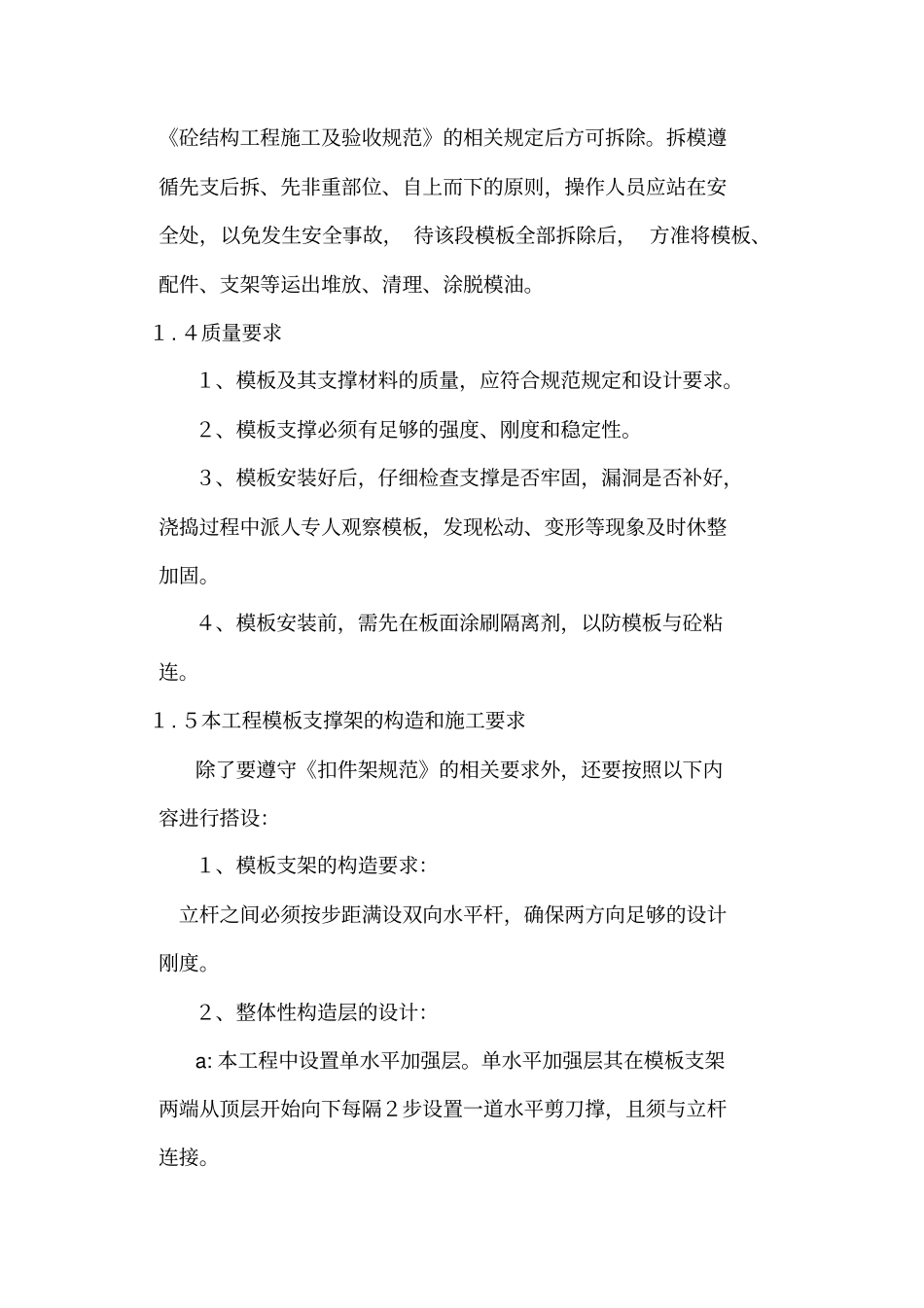

扣件式钢管高支撑架支模的方案_第3页
3/9
扣件式钢管高支撑架支模方案舟山市电力公司35KV 万二变电所工程位于定海临城街道万二村,是舟山市电力公司投资开发,该工程建筑面积1405 ㎡,建筑结构为框架结构,建筑层数为三层,局部四层。一层高度为5.50 米,属于高支撑架,为保险起见,该处支模架计算高度按5.50 米计算。目前该部位框架柱已完成砼浇筑。为确保施工安全,对该部位支撑架进行针对性的设计和计算,并采取可靠的构造措施和合理的施工方案进行搭设。高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》(JGJ 130-2001)。支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架,对于高支撑架的计算规范存在疏漏,使计算容易出现不能完全确保安全的计算结果,模板承重架应尽量利用剪力墙或作为连接连墙件,否则存在安全隐患。计算书还参照《施工技术》 2002.3. 《扣件式钢管模板高支撑架设计和使用安全》。具体的施工方案和计算过程详见如下内容。支模材料: 板模板采用 18mm胶合板,梁模板采用 40mm厚松木模板,支撑采用钢管支模架。1、施工方案1. 1支模材料选择及配备根据上述计算, 综合本工程具体特点, 本工程主体结构梁侧及底板等用 18mm胶合板模板,梁底用40mm厚松木模板。支模架采用扣件式钢管满堂搭设,立杆间距纵向为1.00m,横向为 1.00m。大梁两侧立杆间距为 1.00m,中间另加一根梁底立杆, 沿梁长度方向立杆间距 1.0m 以内. 内外模应根据房间纵横净尺寸、门窗、洞口大小、过梁高低进行组合,按模板翻样图进行加工制作,支模架底部用扫地杆连接,增加其整体性。 模板支撑采用钢管支撑 (Ф 48×3.5 钢管),木枋规格为 60×80。本方案中支模架因高度较高,为保证支模架的稳定性,支模架除采用常规的水平撑、 剪刀撑外, 还利用已完成施工的框架柱作为连接连墙件。1. 2施工工艺1、在模板支设前必须将附着在模板上的水泥浆等杂质清除,并涂刷脱模剂,根据编号依次堆放整齐。所有的墙、柱、门窗、洞口边线,其偏差必须在允许范围内。2、确保现浇结构的平整, 在支梁模板时, 当跨度大于4M时,按规范要求中间起拱( 1/1000-3/1000 )。3、梁模板为满堂钢管脚手架支撑,跨间中部模板起拱3/1000,一般在梁侧应设两根脚手杆,以固定梁侧模,立管横管交接处用扣件扣牢。4、施工中应注意的几个问题:模板及支模架安装前, 向施工队组做好技术交底, 模板安装前应注意检查钢管及扣件的质量, 不符合要求的不得用于支模...
