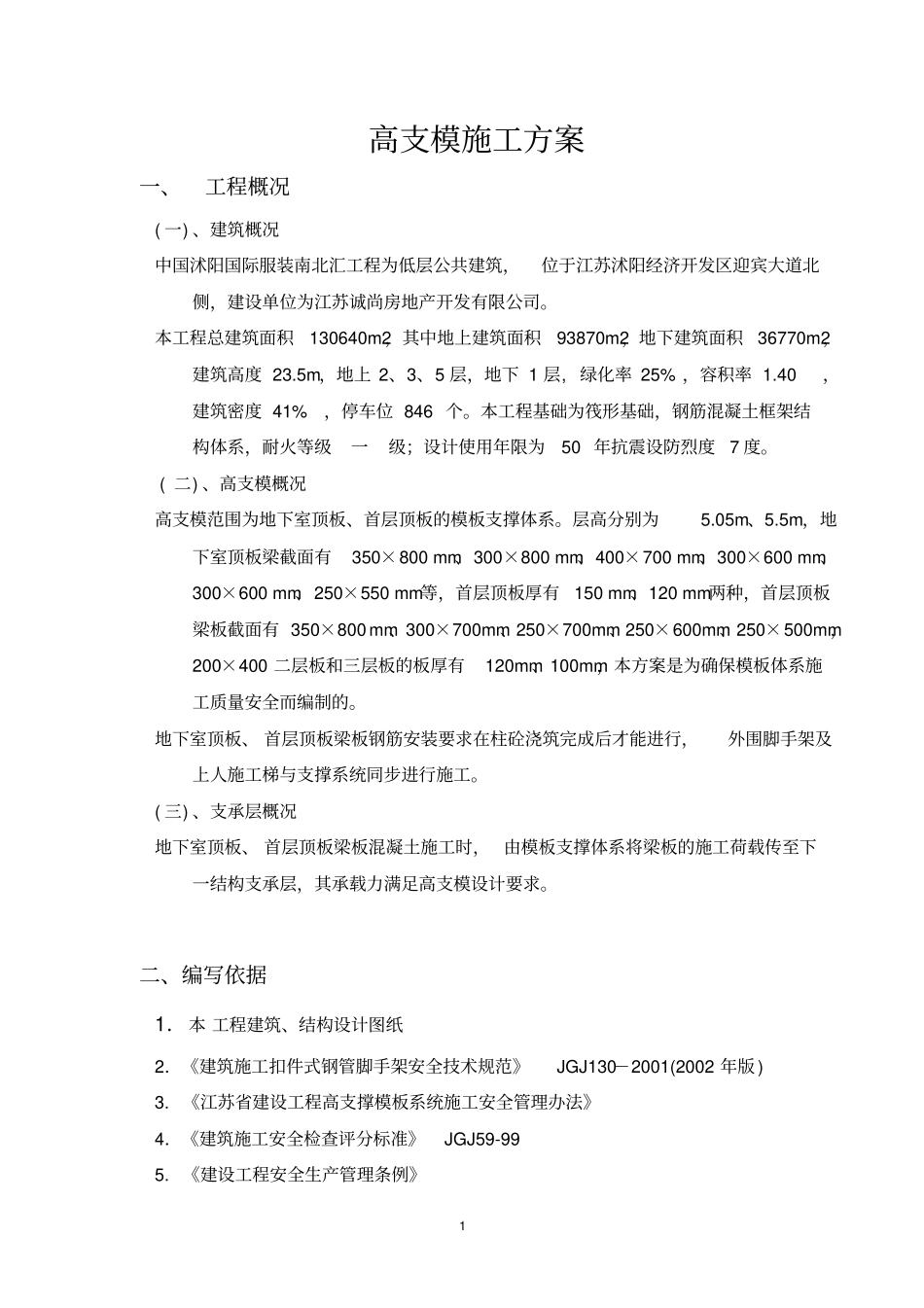

1 高支模施工方案一、工程概况( 一) 、建筑概况中国沭阳国际服装南北汇工程为低层公共建筑,位于江苏沭阳经济开发区迎宾大道北侧,建设单位为江苏诚尚房地产开发有限公司。本工程总建筑面积130640m2,其中地上建筑面积93870m2,地下建筑面积36770m2,建筑高度 23.5m,地上 2、3、5 层,地下 1 层, 绿化率 25% ,容积率 1.40 ,建筑密度 41% ,停车位 846 个。本工程基础为筏形基础,钢筋混凝土框架结构体系,耐火等级一级;设计使用年限为 50 年抗震设防烈度7 度。 ( 二) 、高支模概况高支模范围为地下室顶板、首层顶板的模板支撑体系。层高分别为5.05m、5.5m,地下室顶板梁截面有350×800 mm、300×800 mm、400×700 mm、300×600 mm、300×600 mm、250×550 mm等,首层顶板厚有150 mm、120 mm两种,首层顶板梁板截面有 350×800 mm、300×700mm、250×700mm、250×600mm、250×500mm,200×400 二层板和三层板的板厚有120mm、100mm,本方案是为确保模板体系施工质量安全而编制的。地下室顶板、 首层顶板梁板钢筋安装要求在柱砼浇筑完成后才能进行,外围脚手架及上人施工梯与支撑系统同步进行施工。( 三) 、支承层概况地下室顶板、 首层顶板梁板混凝土施工时, 由模板支撑体系将梁板的施工荷载传至下一结构支承层,其承载力满足高支模设计要求。二、编写依据1.本 工程建筑、结构设计图纸2.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001(2002 年版 ) 3. 《江苏省建设工程高支撑模板系统施工安全管理办法》4.《建筑施工安全检查评分标准》JGJ59-99 5. 《建设工程安全生产管理条例》2 6. 《建筑施工高处作业安全技术规范》7. 《实用建筑结构设计手册》第二版8.《建筑施工手册(上)》第二版三、材料使用说明本工程支撑体系全部采用扣件式钢管。支模的大小横杆、 立杆均采用 φ 48×3.5型钢管;根据使用功能不同,扣件包括直角扣件,旋转扣件和对接扣件;顶撑为U型可调节托顶,调节范围为0~50cm。梁板模板采用 18mm厚优质胶合板,纵向、横向托模板楞条均采用40×90mm木方,标准长度为4m。所用材料抽检应符合要求。四、 支模搭设技术要求a)概述本工程梁板均采用扣件式钢管作为支撑系统,本支架用于结构施工, 根据实际荷载的大小设置支撑结构系统,包括:梁模板及其支撑,纵横方木,U型顶托,立杆,纵横水平杆,底座垫板,剪刀撑。b) 立杆及横杆布置立杆间距与数量的布置, 是...
