技术交底--电气竖井内电缆桥架工程资料VIP免费

技术交底--电气竖井内电缆桥架工程资料_第1页
1/8
技术交底--电气竖井内电缆桥架工程资料_第2页
2/8
技术交底--电气竖井内电缆桥架工程资料_第3页
3/8

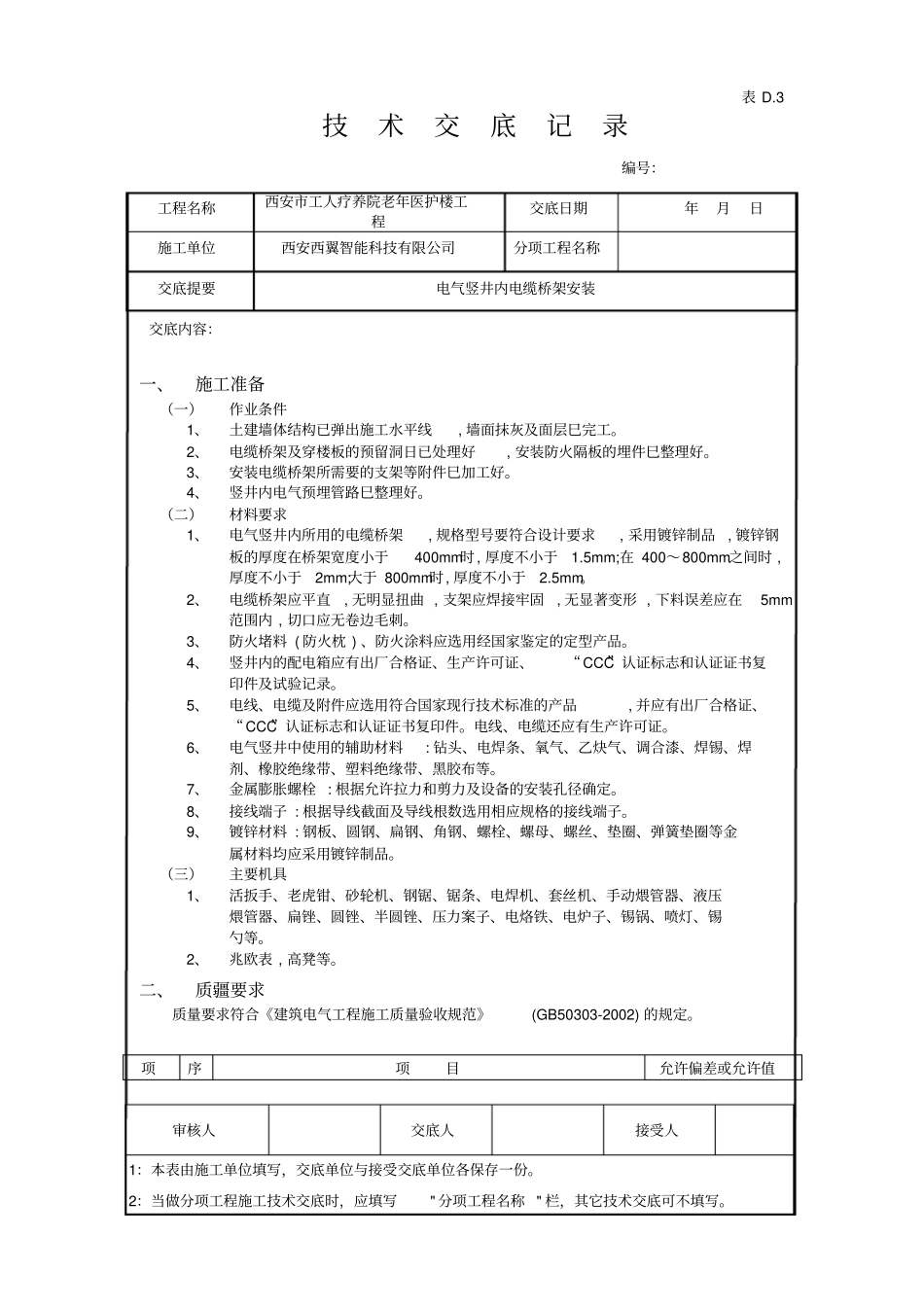

表 D.3 技术交底记录编号:工程名称西安市工人疗养院老年医护楼工程交底日期年月日施工单位西安西翼智能科技有限公司分项工程名称交底提要电气竖井内电缆桥架安装交底内容:审核人交底人接受人1:本表由施工单位填写,交底单位与接受交底单位各保存一份。2:当做分项工程施工技术交底时,应填写" 分项工程名称 " 栏,其它技术交底可不填写。一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线, 墙面抹灰及面层巳完工。2、电缆桥架及穿楼板的预留洞日已处理好, 安装防火隔板的埋件巳整理好。3、安装电缆桥架所需要的支架等附件巳加工好。4、竖井内电气预埋管路巳整理好。(二)材料要求1、电气竖井内所用的电缆桥架, 规格型号要符合设计要求, 采用镀锌制品, 镀锌钢板的厚度在桥架宽度小于400mm时, 厚度不小于1.5mm;在 400~800mm之间时 ,厚度不小于2mm;大于 800mm时, 厚度不小于2.5mm。2、电缆桥架应平直, 无明显扭曲 , 支架应焊接牢固, 无显著变形 , 下料误差应在5mm范围内 , 切口应无卷边毛刺。3、防火堵料 ( 防火枕 ) 、防火涂料应选用经国家鉴定的定型产品。4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。5、电线、电缆及附件应选用符合国家现行技术标准的产品, 并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。6、电气竖井中使用的辅助材料: 钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。7、金属膨胀螺栓 : 根据允许拉力和剪力及设备的安装孔径确定。8、接线端子 : 根据导线截面及导线根数选用相应规格的接线端子。9、镀锌材料 : 钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。(三)主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。2、兆欧表 , 高凳等。二、质疆要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002) 的规定。项序项目允许偏差或允许值表 D.3 技术交底记录编号:工程名称西安市工人疗养院老年医护楼工程交底日期年月日施工单位西安西翼智能科技有限公司分项工程名称交底提要电气竖井内电缆桥架安装交底内容:审核人交底人接受人1:本表由施工单位填写,交底单位与接受交底单位各...
