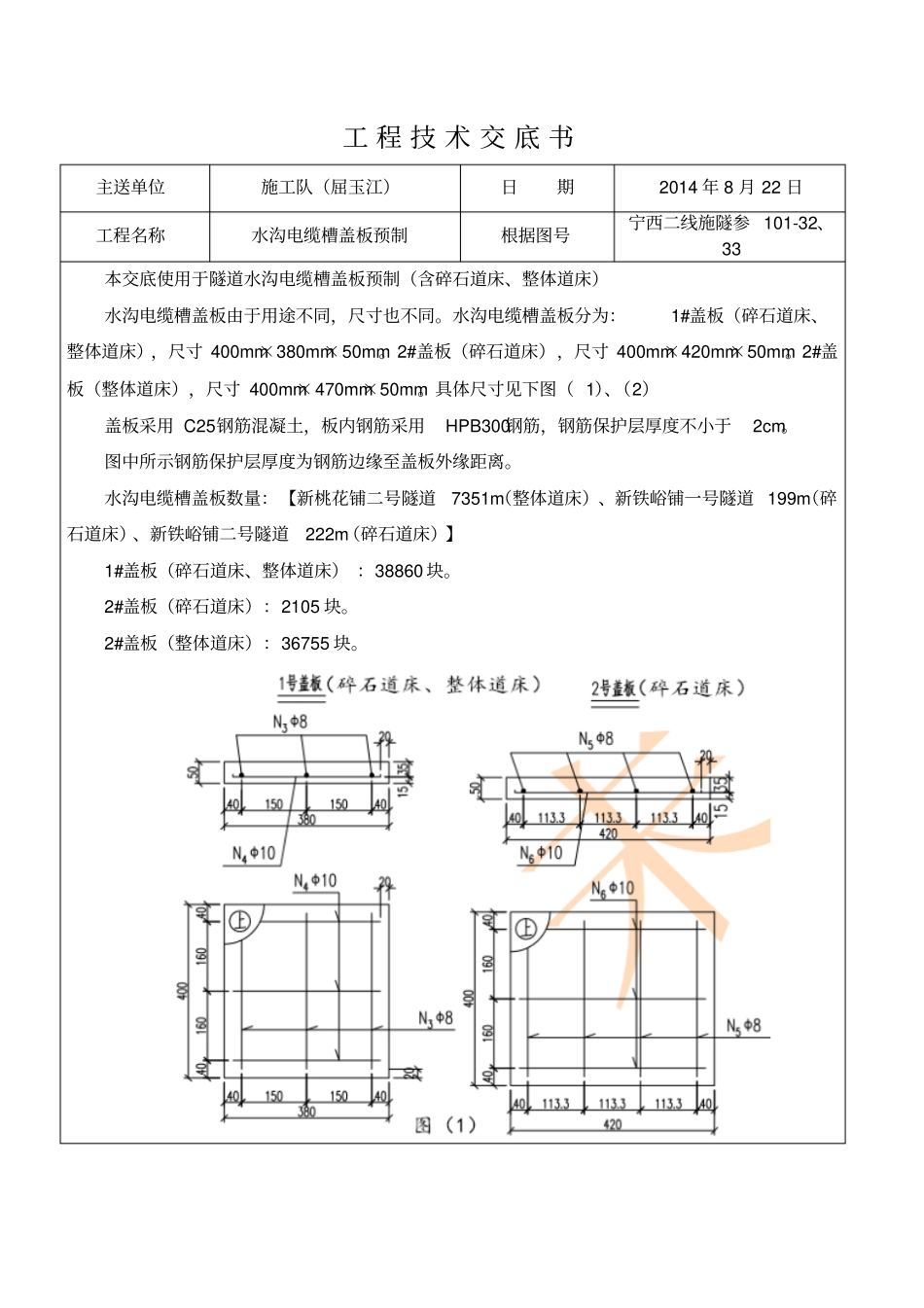

工 程 技 术 交 底 书主送单位施工队(屈玉江)日期2014 年 8 月 22 日工程名称水沟电缆槽盖板预制根据图号宁西二线施隧参 101-32、33 本交底使用于隧道水沟电缆槽盖板预制(含碎石道床、整体道床)水沟电缆槽盖板由于用途不同,尺寸也不同。水沟电缆槽盖板分为:1#盖板(碎石道床、整体道床),尺寸 400mm×380mm×50mm。2#盖板(碎石道床),尺寸 400mm×420mm×50mm。2#盖板(整体道床),尺寸 400mm×470mm×50mm。具体尺寸见下图( 1)、(2)盖板采用 C25钢筋混凝土,板内钢筋采用HPB300钢筋,钢筋保护层厚度不小于2cm。图中所示钢筋保护层厚度为钢筋边缘至盖板外缘距离。水沟电缆槽盖板数量:【新桃花铺二号隧道7351m(整体道床)、新铁峪铺一号隧道 199m(碎石道床)、新铁峪铺二号隧道222m(碎石道床)】1#盖板(碎石道床、整体道床) :38860 块。2#盖板(碎石道床):2105 块。2#盖板(整体道床):36755 块。(一)、水沟电缆槽盖板预制工艺流程钢筋、模板制作钢筋绑扎钢筋安装混凝土浇筑养护脱模验收堆码存放养护(二)、施工技术要求1、施工前场地应保证计划预制每一循环周转使用模板数量所需面积。盖板预制场地必须采用混凝土硬化,施工前地面要整平夯实处理,硬化前要测量操平,保证场地混凝土平整,施工场地位置要有利于洒水养护。2、钢筋骨架的制作。钢筋骨架的制作应在加工棚制作成成品,钢筋的长度和弯折位置等应符合设计要求。横、纵向钢筋间连接采用绑扎连接,每个结点均需绑扎牢固。骨架制作完成后存放在加工棚应进行下垫上盖,防止生锈。3、在平整硬化过的场地上安放好振动平台,将定型模具放置在振动平台上。将钢筋骨架运至振动平台上。将钢筋骨架安装在模具设计位置,钢筋骨架底部节点绑扎2cm 厚预制好的混凝土保护层垫块,以确保混凝土保护层厚度。4、混凝土在搅拌站拌制,混凝土搅拌运输至施工场地内,人工入模,在混凝土浇筑前现场应进行塌落度试验。待振动台上模板内混凝土灌注完成后,开动振动器进行振动。每一预制循环现场留取同养试件1 组。5、振动完成后, 将定型模具移到已硬化好的施工场地内,定型模具内侧底部预制有倒 “上”字标识,保证盖板安装时正面朝上。6、混凝土浇筑完成后应及时进行养护,混凝土在浇筑后12 小时内用湿麻袋、草帘上盖并经常洒水湿养,也可根据实际情况提前洒水湿养。每天洒水的次数以能保持混凝土表面经常湿润状态为度。养护用水的质量条件要与拌制混凝...
