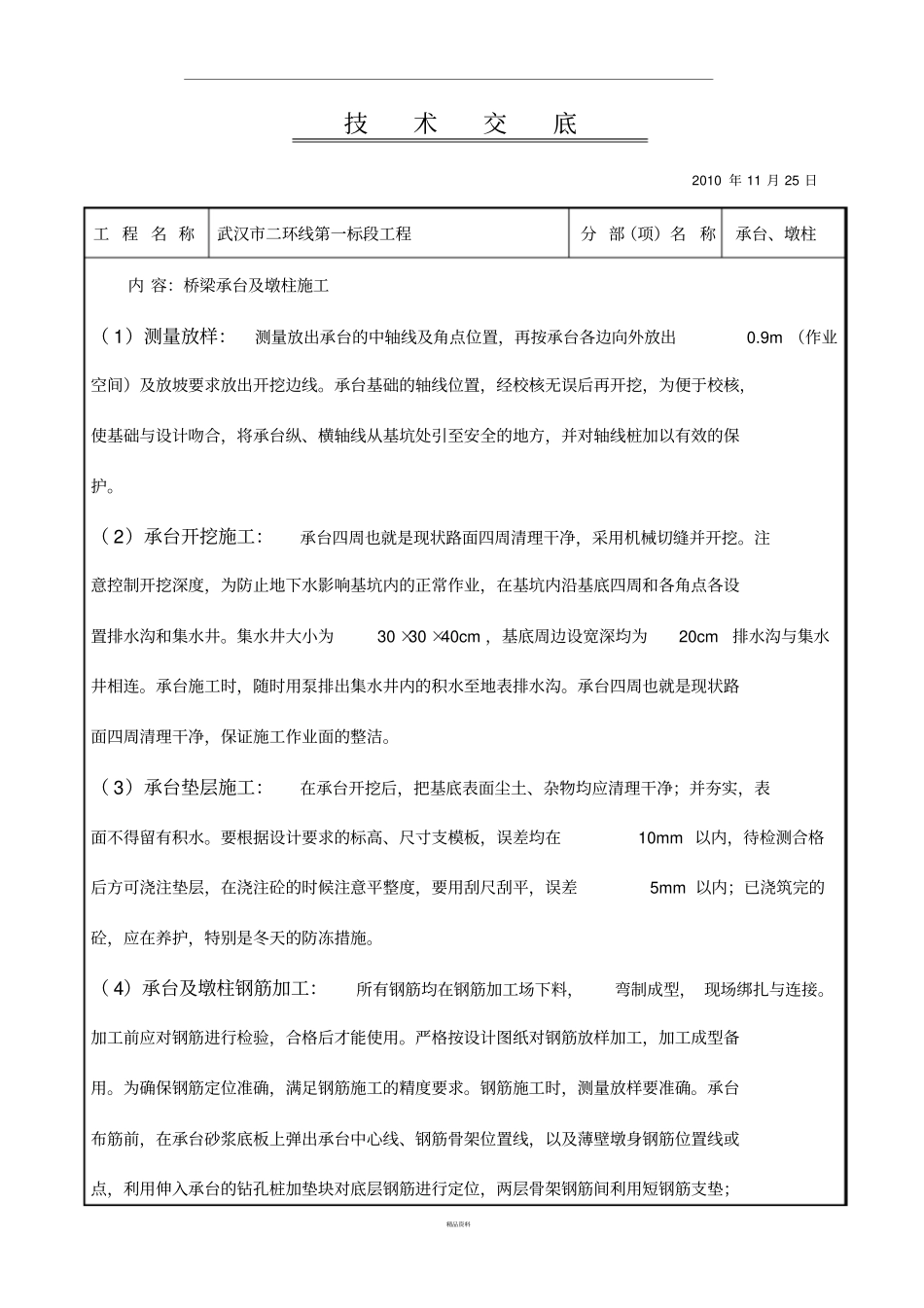

精品资料技术交底2010 年 11 月 25 日工 程 名 称武汉市二环线第一标段工程分 部（项）名称承台、墩柱内 容：桥梁承台及墩柱施工（ 1）测量放样：测量放出承台的中轴线及角点位置，再按承台各边向外放出0.9m （作业空间）及放坡要求放出开挖边线。承台基础的轴线位置，经校核无误后再开挖，为便于校核，使基础与设计吻合，将承台纵、横轴线从基坑处引至安全的地方，并对轴线桩加以有效的保护。（ 2）承台开挖施工：承台四周也就是现状路面四周清理干净，采用机械切缝并开挖。注意控制开挖深度，为防止地下水影响基坑内的正常作业，在基坑内沿基底四周和各角点各设置排水沟和集水井。集水井大小为30 ×30 ×40cm ，基底周边设宽深均为20cm 排水沟与集水井相连。承台施工时，随时用泵排出集水井内的积水至地表排水沟。承台四周也就是现状路面四周清理干净，保证施工作业面的整洁。（ 3）承台垫层施工：在承台开挖后，把基底表面尘土、杂物均应清理干净；并夯实，表面不得留有积水。要根据设计要求的标高、尺寸支模板，误差均在10mm 以内，待检测合格后方可浇注垫层，在浇注砼的时候注意平整度，要用刮尺刮平，误差5mm 以内；已浇筑完的砼，应在养护，特别是冬天的防冻措施。（ 4）承台及墩柱钢筋加工：所有钢筋均在钢筋加工场下料，弯制成型， 现场绑扎与连接。加工前应对钢筋进行检验，合格后才能使用。严格按设计图纸对钢筋放样加工，加工成型备用。为确保钢筋定位准确，满足钢筋施工的精度要求。钢筋施工时，测量放样要准确。承台布筋前，在承台砂浆底板上弹出承台中心线、钢筋骨架位置线，以及薄壁墩身钢筋位置线或点，利用伸入承台的钻孔桩加垫块对底层钢筋进行定位，两层骨架钢筋间利用短钢筋支垫；精品资料承台侧面的保护层则利用垫块来保证。根据图纸要求，强调几点：承台N1 、N3 分别与N4 钢筋双面焊接， N2 与 N5 钢筋双面焊接，焊缝长度均不小于14cm ； 用一级钢筋制作的箍筋，其末端应做弯钩，弯钩的弯曲直径应大于受力主钢筋，且不小于箍筋2.5d ；受力钢筋焊接或绑扎接头应设在内力较小处，并错开布置，对于绑扎接头，两接头间距离不小于1.3 倍搭接长度；钢筋接头采用搭接电弧焊时，两钢筋搭接端部预先折向一侧，使两结合钢筋轴线一致，接头双面焊的长度不应小于5d ，单面焊缝长度不应小于10d ；接头长度区段内（35d ）钢筋接头面积不应大于50% ，同一根钢筋上尽量少设接头，绑扎接头中钢筋的横向...
