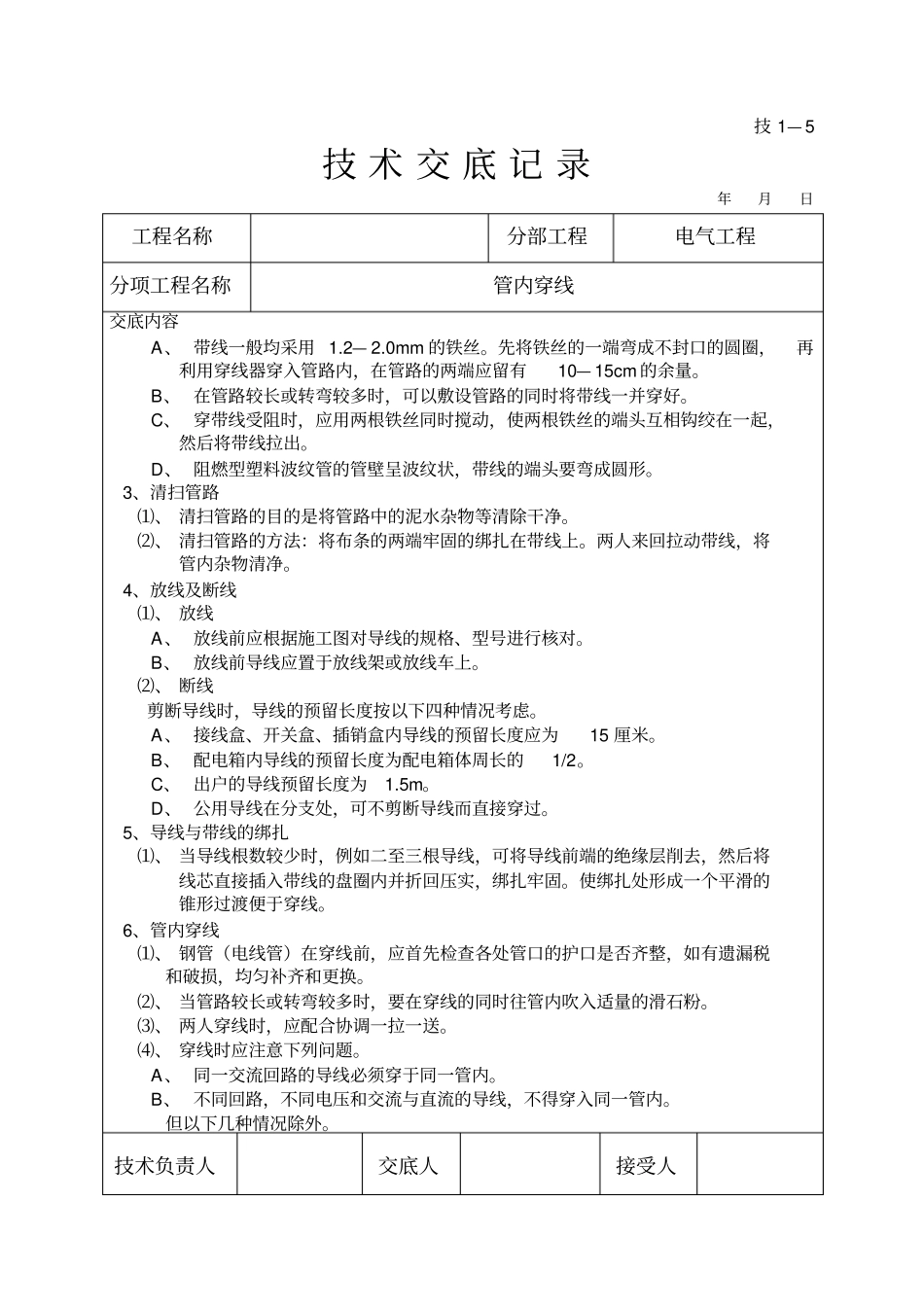

技术交底管内穿线_第2页
2/6

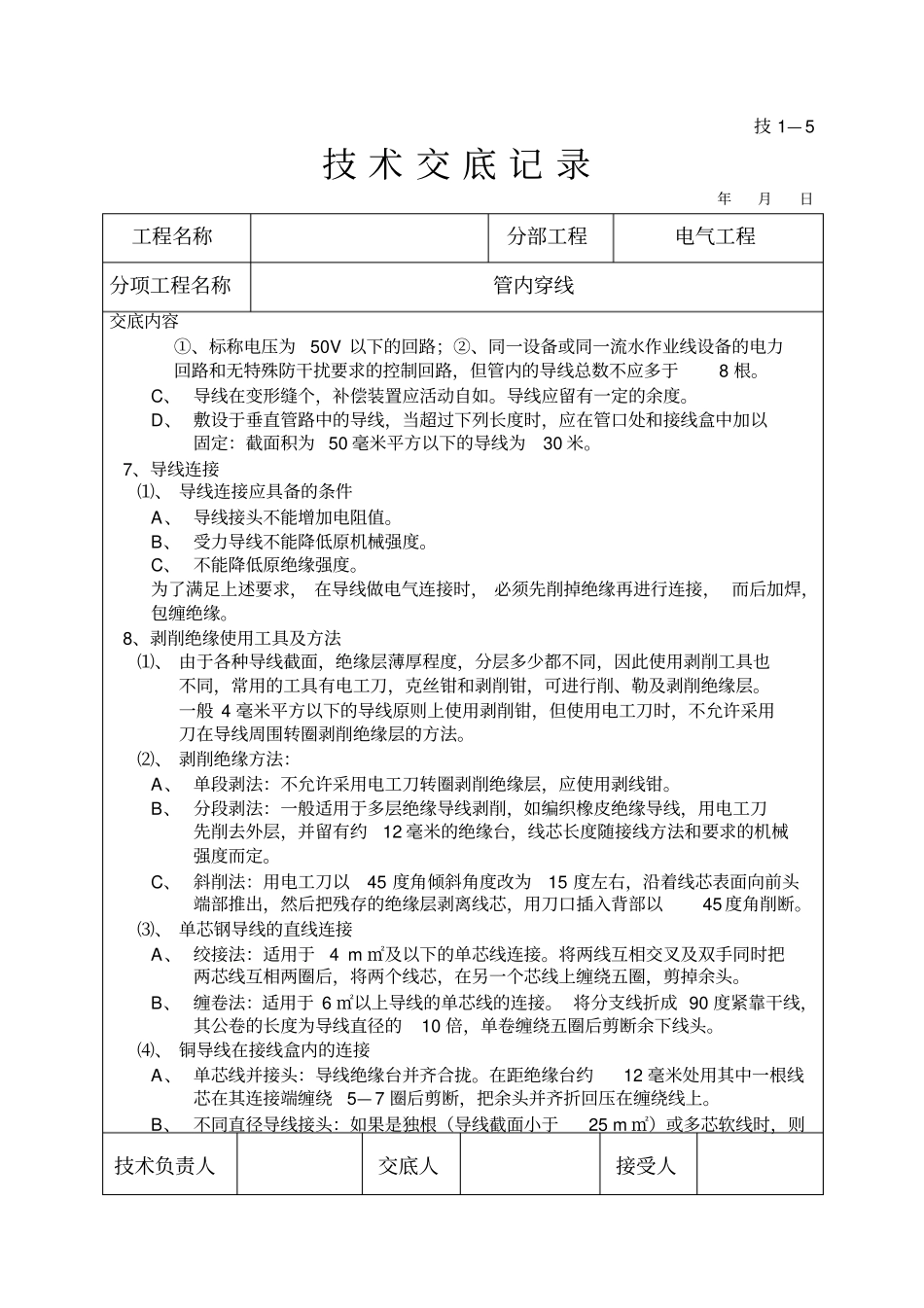

技术交底管内穿线_第3页
3/6
技 1— 5 技 术 交 底 记 录年月日工程名称分部工程电气工程分项工程名称管内穿线交底内容一、材料要求:1、绝缘导线:导线的规格、型号必须符合设计要求,并有出厂合格证。2、镀锌铁丝或钢丝:应顺直无背扣、扭接等现象,并具有相应的机械拉力。3、护口:应根据管径的大小选择相应规格的护口。4、螺旋接线钮:应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。5、尼龙压线接帽:适用于2.5 mm 平方以下钢导线的压接 ,其规格有大号、中号、小号三种,可根据导线截面和根数选择使用。6、套管:有钢套管、铝套管、钢铝过渡套管三种,选用时应采用与导线材质规格相应的套管。7、接线端子(接线鼻子) :应根据导线的根数和总截面选择相应规格的接线端子。8、焊锡:由锡、铅和锑等元素组成的低熔点(185— 260 度)合金。焊锡制成条状或丝状。9、焊剂: 能清除污物和抑制工件表面氧化物。一般焊接应采用松香液, 将天然松香溶解在酒精中制成乳状液体,适用于铜及铜合金焊件。二、主要机具:1、克丝钳、尖嘴钳、剥线钳、压接钳。2、放线架、放线车。3、电炉、锡锅、锡斗、锡勺、电烙铁。4、一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表。三、作业工艺:工艺流程选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→导线连接→导线包扎→线路绝缘摇测。1、选择导线⑴、 应根据设计图要求选择导线。进(出)户的导线应使用橡胶绝缘导线,严禁使用塑料绝缘导线。⑵、 相线、零线及保护地线的颜色应加以区分,用黄绿色的导线做保护地线,黑色导线做零线。2、穿带线⑴、 穿带线的目的是检查管路是否畅通,管路的走向及盒、箱的位置是否符合设计及施工图的要求。⑵、 穿带线的方法技术负责人交底人接受人技 1— 5 技 术 交 底 记 录年月日工程名称分部工程电气工程分项工程名称管内穿线交底内容A、 带线一般均采用 1.2— 2.0mm 的铁丝。先将铁丝的一端弯成不封口的圆圈,再利用穿线器穿入管路内,在管路的两端应留有10— 15cm 的余量。B、 在管路较长或转弯较多时,可以敷设管路的同时将带线一并穿好。C、 穿带线受阻时,应用两根铁丝同时搅动,使两根铁丝的端头互相钩绞在一起,然后将带线拉出。D、 阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成圆形。3、清扫管路⑴、 清扫管路的目的是将管路中的泥水杂物等清除干净。⑵、 清扫管路的方法:将布条的两端牢固的绑扎在带线...
