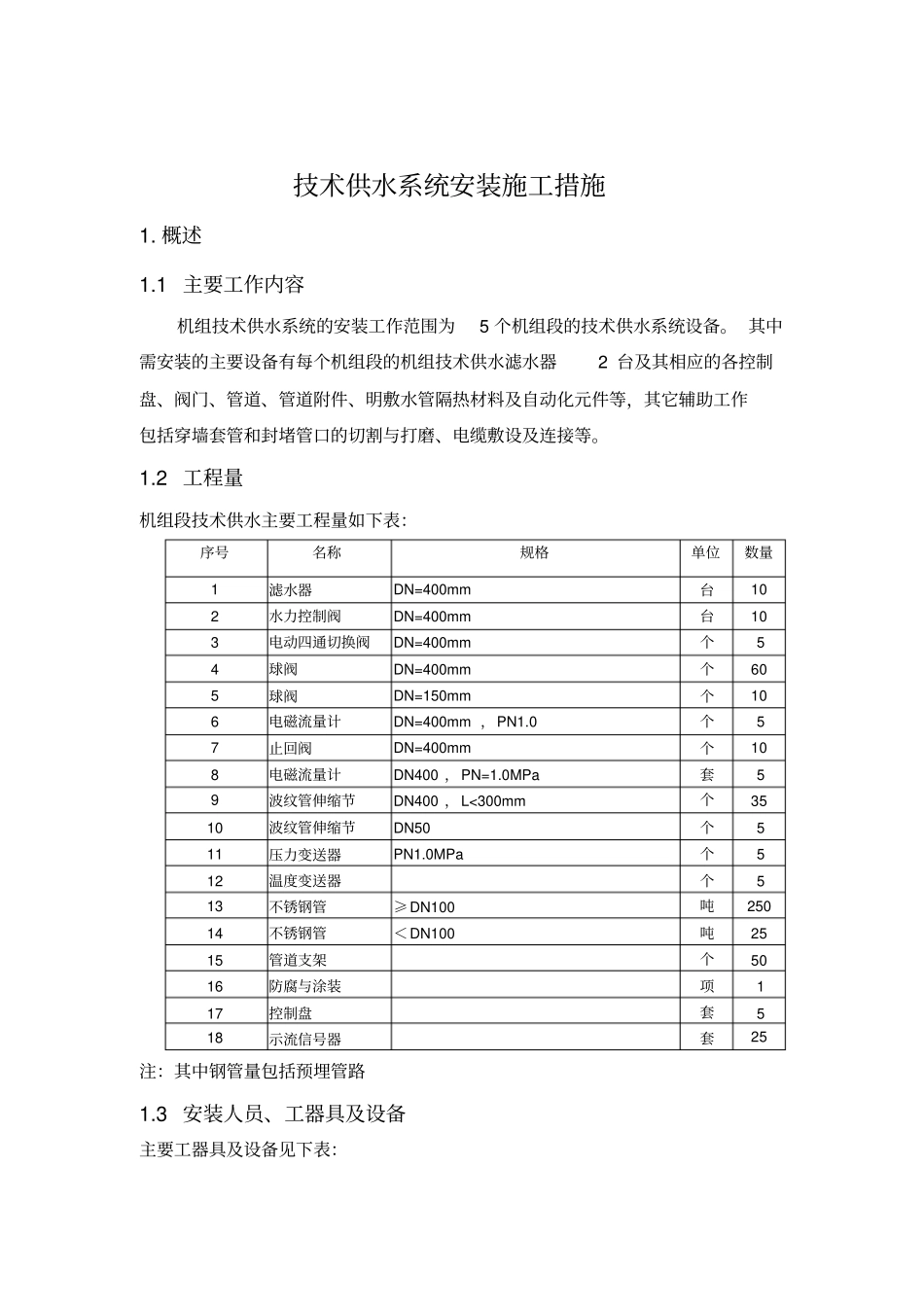

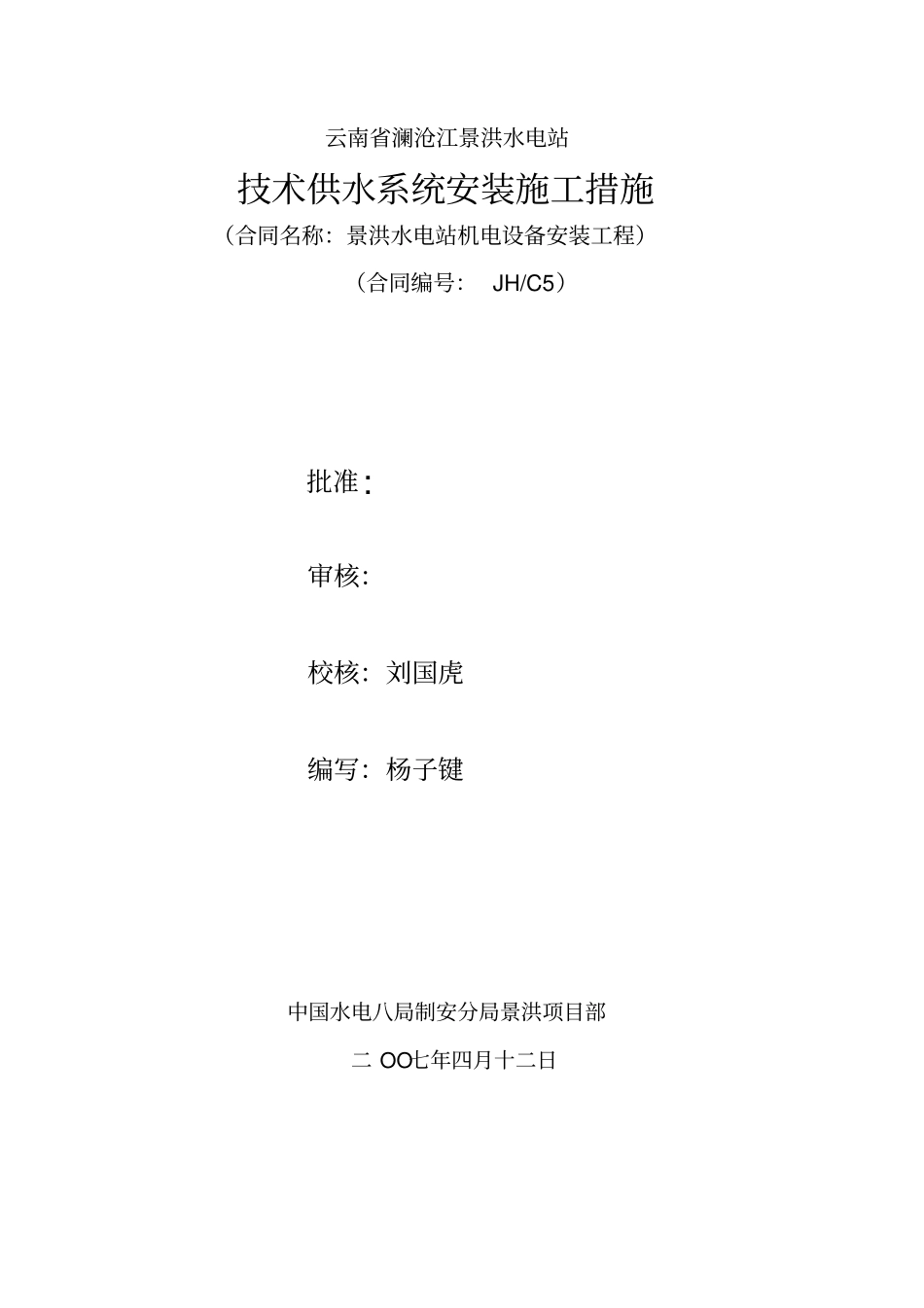

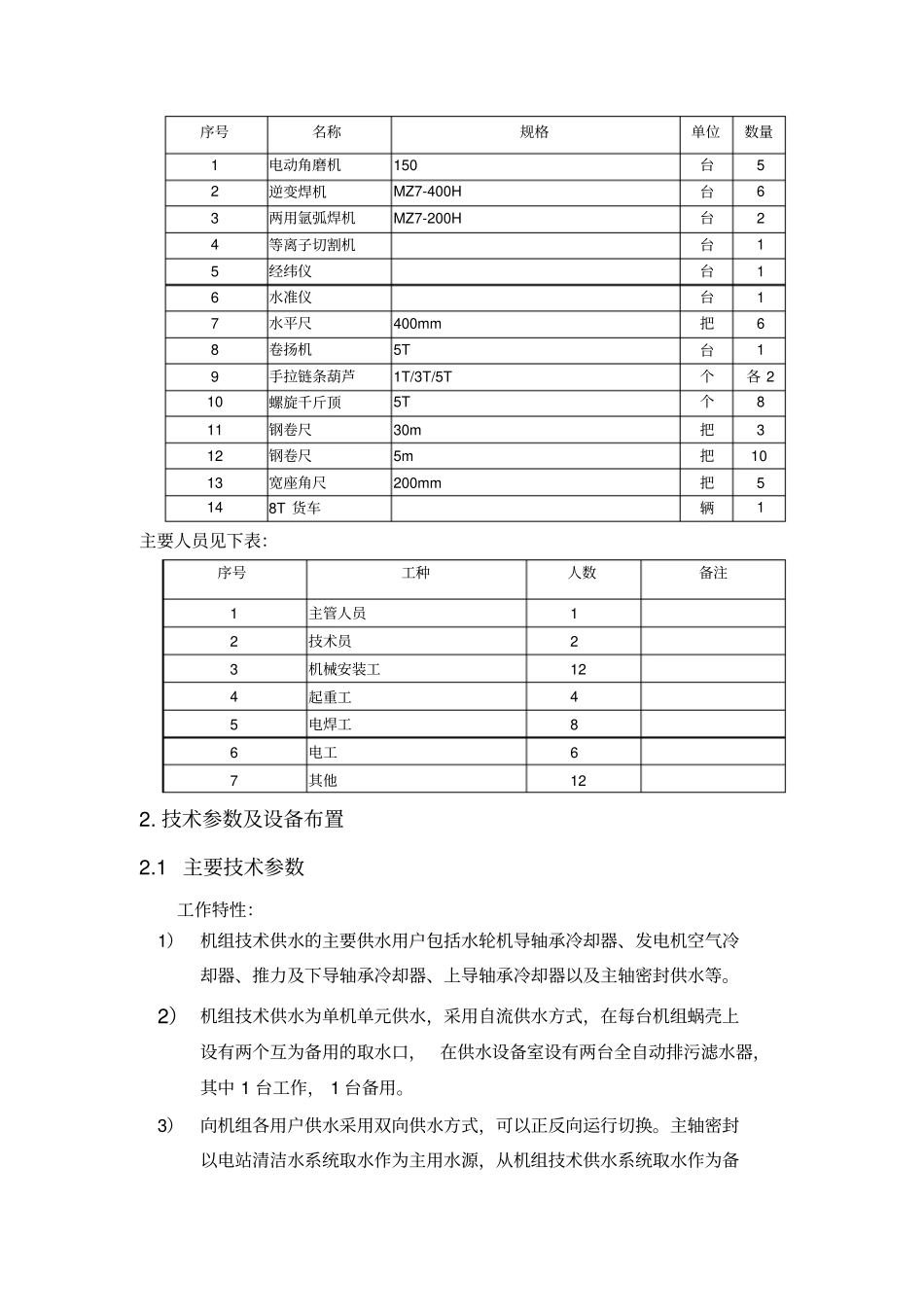

云南省澜沧江景洪水电站技术供水系统安装施工措施（合同名称：景洪水电站机电设备安装工程）（合同编号： JH/C5）批准:审核：校核：刘国虎编写：杨子键中国水电八局制安分局景洪项目部二 OO七年四月十二日技术供水系统安装施工措施1. 概述1.1 主要工作内容机组技术供水系统的安装工作范围为5 个机组段的技术供水系统设备。 其中需安装的主要设备有每个机组段的机组技术供水滤水器2 台及其相应的各控制盘、阀门、管道、管道附件、明敷水管隔热材料及自动化元件等，其它辅助工作包括穿墙套管和封堵管口的切割与打磨、电缆敷设及连接等。1.2 工程量机组段技术供水主要工程量如下表：序号名称规格单位数量1 滤水器DN=400mm 台10 2 水力控制阀DN=400mm 台10 3 电动四通切换阀DN=400mm 个5 4 球阀DN=400mm 个60 5 球阀DN=150mm 个10 6 电磁流量计DN=400mm ，PN1.0 个5 7 止回阀DN=400mm 个10 8 电磁流量计DN400 ，PN=1.0MPa 套5 9 波纹管伸缩节DN400 ，L<300mm 个35 10 波纹管伸缩节DN50 个5 11 压力变送器PN1.0MPa 个5 12 温度变送器个5 13 不锈钢管≥DN100 吨250 14 不锈钢管＜DN100 吨25 15 管道支架个50 16 防腐与涂装项1 17 控制盘套5 18 示流信号器套25 注：其中钢管量包括预埋管路1.3 安装人员、工器具及设备主要工器具及设备见下表：序号名称规格单位数量1 电动角磨机150 台5 2 逆变焊机MZ7-400H 台6 3 两用氩弧焊机MZ7-200H 台2 4 等离子切割机台1 5 经纬仪台1 6 水准仪台1 7 水平尺400mm 把6 8 卷扬机5T 台1 9 手拉链条葫芦1T/3T/5T 个各 2 10 螺旋千斤顶5T 个8 11 钢卷尺30m 把3 12 钢卷尺5m 把10 13 宽座角尺200mm 把5 14 8T 货车辆1 主要人员见下表：序号工种人数备注1 主管人员1 2 技术员2 3 机械安装工12 4 起重工4 5 电焊工8 6 电工6 7 其他12 2. 技术参数及设备布置2.1 主要技术参数工作特性：1）机组技术供水的主要供水用户包括水轮机导轴承冷却器、发电机空气冷却器、推力及下导轴承冷却器、上导轴承冷却器以及主轴密封供水等。2） 机组技术供水为单机单元供水，采用自流供水方式，在每台机组蜗壳上设有两个互为备用的取水口， 在供水设备室设有两台全自动排污滤水器，其中 1 台工作， 1 台备用。3）向机组各用户供水采用双向供水方式，可以正反向运行切换。主轴密封以电站清洁水系统取水作为主用水源...
