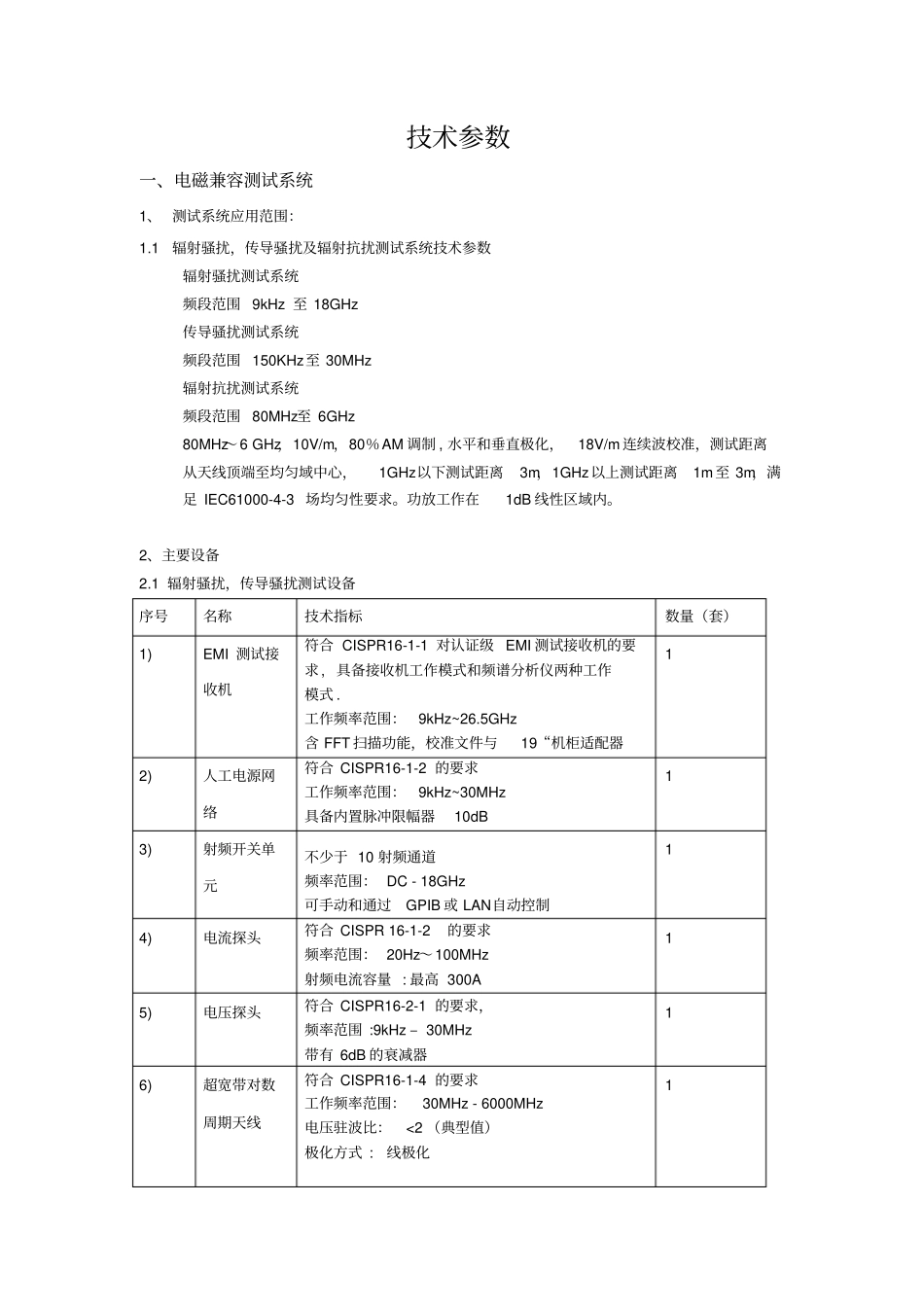

技术参数一、电磁兼容测试系统1、 测试系统应用范围：1.1辐射骚扰，传导骚扰及辐射抗扰测试系统技术参数辐射骚扰测试系统频段范围 9kHz 至 18GHz 传导骚扰测试系统频段范围 150KHz至 30MHz 辐射抗扰测试系统频段范围 80MHz至 6GHz 80MHz～6 GHz，10V/m，80％AM 调制 , 水平和垂直极化，18V/m 连续波校准，测试距离从天线顶端至均匀域中心，1GHz以下测试距离3m，1GHz以上测试距离1m至 3m，满足 IEC61000-4-3 场均匀性要求。功放工作在1dB 线性区域内。2、主要设备2.1 辐射骚扰，传导骚扰测试设备序号名称技术指标数量（套）1)EMI 测试接收机符合 CISPR16-1-1 对认证级 EMI 测试接收机的要求, 具备接收机工作模式和频谱分析仪两种工作模式 . 工作频率范围：9kHz~26.5GHz 含 FFT 扫描功能，校准文件与19“机柜适配器1 2)人工电源网络符合 CISPR16-1-2 的要求工作频率范围：9kHz~30MHz 具备内置脉冲限幅器10dB 1 3)射频开关单元不少于 10 射频通道频率范围： DC - 18GHz 可手动和通过GPIB 或 LAN自动控制1 4)电流探头符合 CISPR 16-1-2 的要求频率范围： 20Hz～100MHz 射频电流容量 : 最高 300A 1 5)电压探头符合 CISPR16-2-1 的要求，频率范围 :9kHz – 30MHz 带有 6dB 的衰减器1 6)超宽带对数周期天线符合 CISPR16-1-4 的要求工作频率范围： 30MHz - 6000MHz 电压驻波比： <2 （典型值）极化方式 : 线极化1 7)双脊喇叭天线符合 CISPR16-1-4 的要求工作频率范围：1GHz - 18GHz 电压驻波比： <2 （典型值）极化方式 : 线极化1 8)磁场环形测试接收天线符合 CISPR16-1-4 要求，满足CISPR11的测试要求工作频率范围： 9kHz - 30MHz 电压驻波比： <2 （典型值）极化方式 : 线极化1 9)前置放大器1 频率范围 :10MHz - 1GHz 2）噪声系数 : ≤1.8dB3）增益 : 40dB （典型值）4）VSWR:2.0:1 1 10)前置放大器2 频率范围 :0.1GHz - 18GHz 2）噪声系数 : ≤ 2.4dB 3）增益 : 40dB （典型值）4）VSWR:2.5:1 1 2.2 辐射抗扰测试设备序号名称技术指标数量（套）1)信号发生器工作频率范围 : 9kHz - 6GHz 调制能力 : 含 AM、FM、脉冲 , 相位调制功能 ; 能以 2Hz、及 1kHz 的正弦波进行幅度调制，调制深度 80﹪1 2)功率测量组测量功能: 平均功率, 脉冲功率, 峰值功率, 反射,DC 和 AC电压包含功率计1 个，功率探头...
