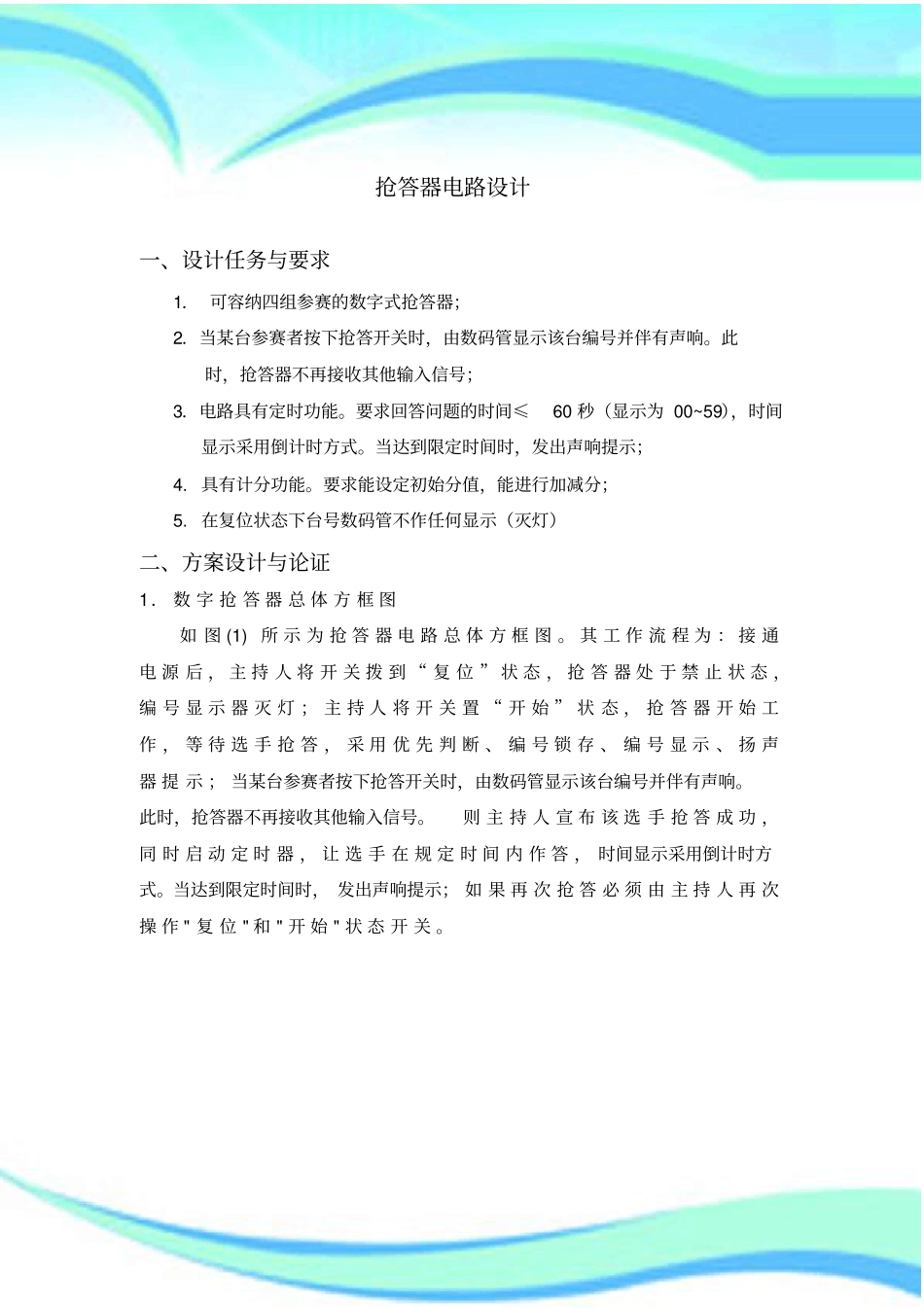

抢 答 器 电 路 设 计————————————————————————————————作者：————————————————————————————————日期：抢答器电路设计一、设计任务与要求1． 可容纳四组参赛的数字式抢答器；2．当某台参赛者按下抢答开关时，由数码管显示该台编号并伴有声响。此时，抢答器不再接收其他输入信号；3．电路具有定时功能。要求回答问题的时间≤60 秒（显示为 00~59），时间显示采用倒计时方式。当达到限定时间时，发出声响提示；4. 具有计分功能。要求能设定初始分值，能进行加减分；5. 在复位状态下台号数码管不作任何显示（灭灯）二、方案设计与论证1． 数 字 抢 答 器 总 体 方 框 图如 图 (1) 所 示 为 抢 答 器 电 路 总 体 方 框 图 。 其 工 作 流 程 为 ： 接 通电 源 后 ， 主 持 人 将 开 关 拨 到 “ 复 位 ” 状 态 ， 抢 答 器 处 于 禁 止 状 态 ，编 号 显 示 器 灭 灯 ； 主 持 人 将 开 关 置 “ 开 始 ” 状 态 ， 抢 答 器 开 始 工作 ， 等 待 选 手 抢 答 ， 采 用 优 先 判 断 、 编 号 锁 存 、 编 号 显 示 、 扬 声器 提 示 ； 当某台参赛者按下抢答开关时，由数码管显示该台编号并伴有声响。此时，抢答器不再接收其他输入信号。则 主 持 人 宣 布 该 选 手 抢 答 成 功 ，同 时 启 动 定 时 器 ， 让 选 手 在 规 定 时 间 内 作 答 ， 时间显示采用倒计时方式。当达到限定时间时， 发出声响提示； 如 果 再 次 抢 答 必 须 由 主 持 人 再 次操 作 " 复 位 " 和 " 开 始 " 状 态 开 关 。图（1）方案一、采用 74LS175构成四路抢答器， 555 定时器接成多谐振荡电路，提供脉冲信号， 74LS148与 74LS48 译码器接到七段显示数码管显示出选手编号，74LS192设计成倒计时与计分部分电路。方案二、用组合逻辑器件CD4511 构成四路抢答器。 CD4511 实现优先抢答的锁存、编号进直接把锁存器的输出转化8421BCD码，数码管显示先抢答者的编号，同时四路抢答器发出响声；主持人通过“复位”按钮清除数码管的显示和停止响声。结论：通过比较可以得，方案一更可行，相对来说，74 系列芯片在 Protues仿真软件中能够找到， 且现实中比较容易购买。 芯片组上集成的功能...
