电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

电力拖动基础知识VIP免费

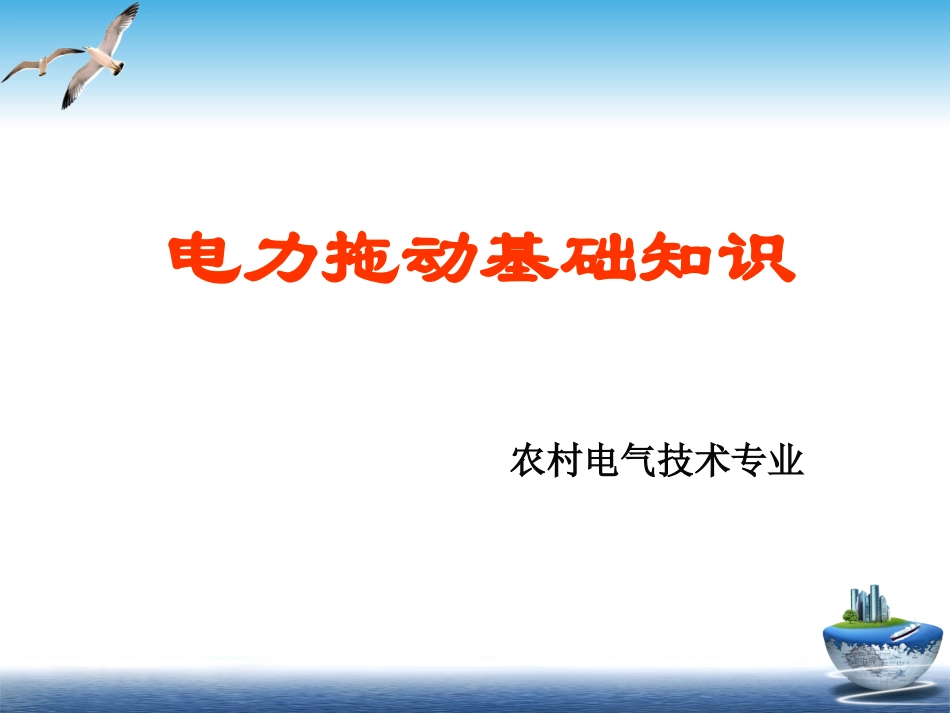

电力拖动基础知识_第1页
1/30

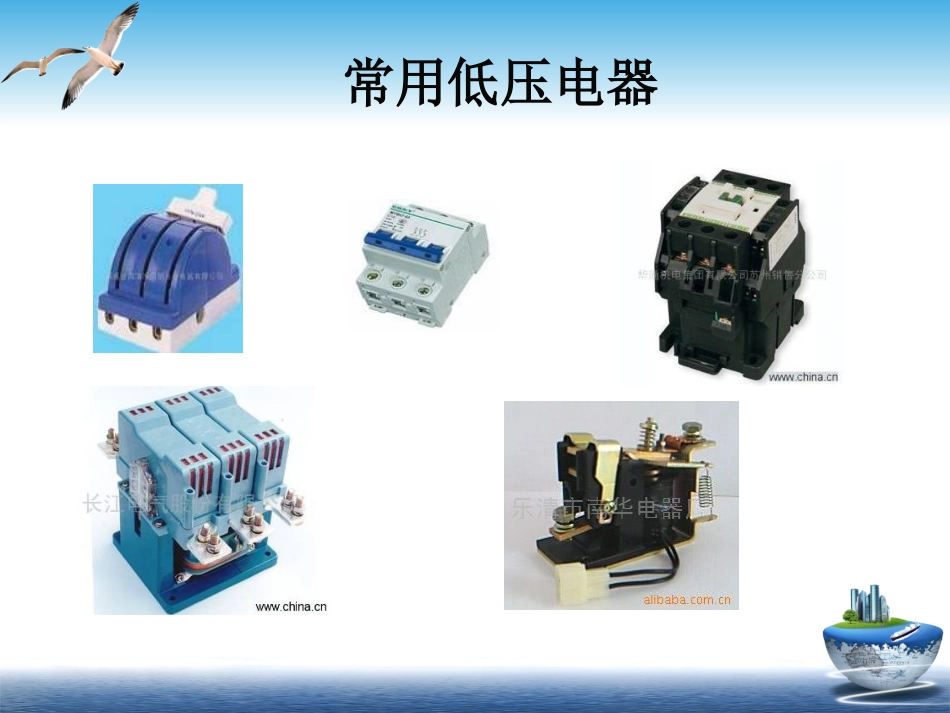

电力拖动基础知识_第2页
2/30

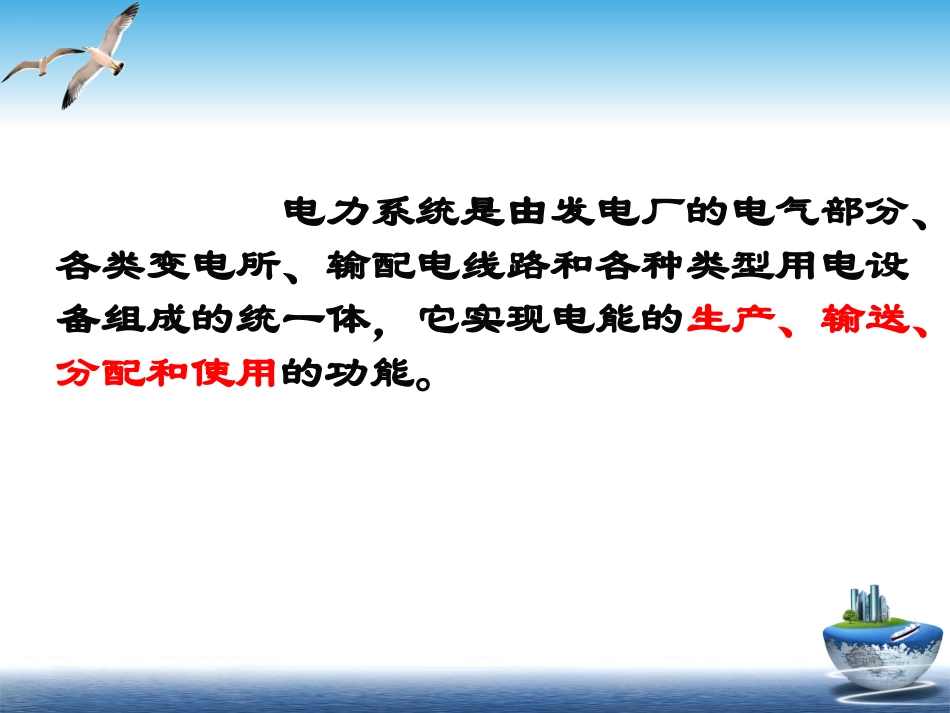

电力拖动基础知识_第3页
3/30
电力拖动基础知识农村电气技术专业常用低压电器电力系统是由发电厂的电气部分、各类变电所、输配电线路和各种类型用电设备组成的统一体,它实现电能的生产、输送、分配和使用的功能。低压电器配电电器控制电器开关熔断器……接触器继电器起动器……时间继电器热继电器……低压电器简介第一节常用低压电器生产机械中所用的控制电器多属于低压电器,它是指在电压在500V以下、用来接通或断开电路,以及来控制、调节和保护用电设备的电气器具。电器按动作性质可分为以下两类:(1)非自动电器:这类电器没有动力机构,依靠人力或其他外力来接通或切断电路,如刀开关、转换开关等。(2)自动电器:这类电器有电磁铁等动力机构,按照指令、信号或参数变化而自动动作,使工作电路接通和切断,如接触器、自动开关等。低压电器的分类电器按其用途又可分为以下三类:(1)控制电器:用来控制电动机的启动、反转、调速、制动等动作,如接触器、继电器等。(2)保护电器:用来保护电动机,使其安全运行,以及保护生产机械使其不受损坏,如熔断器、电流继电器等。(3)执行电器:用来操作、带动生产机械和支撑与保持机械装置在固定位置上的一种元件,如电磁铁、电磁离合器等。1.刀开关在电力拖动控制线路中最常用的是由刀开关和熔断器组合而成的负荷开关。生产中常用HK系列开启式负荷开关(又称瓷底胶盖刀开关,简称闸刀开关),适用于照明、电热设备及小容量(5.5kW以下)电动机控制线路中,供手动不频繁地接通和分断电路,起短路保护作用。结构:开关的瓷座上装有进线座、静触头、熔体、出线座和带手柄的刀式动触头,上面盖有胶盖以防止操作时触及带电体或分断时产生的电弧飞出伤人。考虑到电机较大的起动电流,刀闸的额定电流值应如下选择:(3~5)*异步电机额定电流电路符号安装使用注意:A、必须垂直安装,不允许倒装或平装。B、电源进线接在静触头一边的进线座上,负载接在动触头一边的出线座上。C、分合闸操作应迅速,使电弧尽快熄灭。2.熔断器熔断器是一种最简单,最可靠的电路保护器件,用于电路及用电设备的短路或过载保护,有高压熔断器和低压熔断器之分,在机电设备控制中一般采用低压熔断器,其作用是用于短路保护。结构:熔断器主要由熔体、安装熔体的熔管和熔座组成。常用的有:1)RC1A系列插入式熔断器(瓷插式熔断器)它主要由瓷座、瓷盖、动触头、静触头及熔丝组成。一般用于交流50HZ、额定电压380V及以下、额定电流200A及以下的低压线路末端或分支路中,作为电气设备的短路保护及一定程度的过载保护。2)RL1系列螺旋式熔断器它主要由瓷帽、熔断管、瓷套、上接线座、下接线座及瓷座等部分组成。一般用于控制箱、配电屏、机床设备及振动较大的场合,在交流50HZ、额定电压500V、额定电流200A及以下的电路中,作为短路保护器件。注意:接线时,电源线应接在瓷底座的下接线座上,负载线应接在螺纹壳的上接线座上。安装熔管时,熔断指示器应朝上。其他:如RT0系列有添料封闭管式熔断器。电路符号FU按钮是一种专门用于手动发出控制信号的器件。属于主令电器,它被广泛用各于种控制场合,其触头允许通过的电流较小,一般不超过5A。主要在控制电路中发出指令或信号去控制接触器、继电器等电器,再由他们去控制主电路的通断、功能转换或电气联锁。3.按钮常用的有LA系列的,一般由按钮帽、复位弹簧、桥式动触触头、支柱连杆及外壳等部分组成。按静态时触头的分合状态,可分为常开按钮(启动按钮)、常闭按钮(停止按钮)和复合按钮(常开、常闭组合为一体的按钮)。常开按钮常闭按钮复合按钮电路符号:启动停止动合动断4.交流接触器交流接触器在工业及其它各个邻域中得到广泛应用,它是一种利用电磁机构操作运行的,可远距离频繁地接通和断开交直流主电路及大容量控制电路其主要控制对象是电动机,也可以用于控制其他负载。(1)结构:主要由电磁系统、触头系统、灭弧装置和辅助部件等组成。1)电磁系统:主要由线圈、铁心(静铁心)和衔铁(动铁心)三部分组成。其作用是利用电磁线圈的通电或断电,使衔铁和铁心吸合或释放,从而带动动触头与静触头闭合或分断,实现接通或断开电路的目的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

电力拖动基础知识

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
