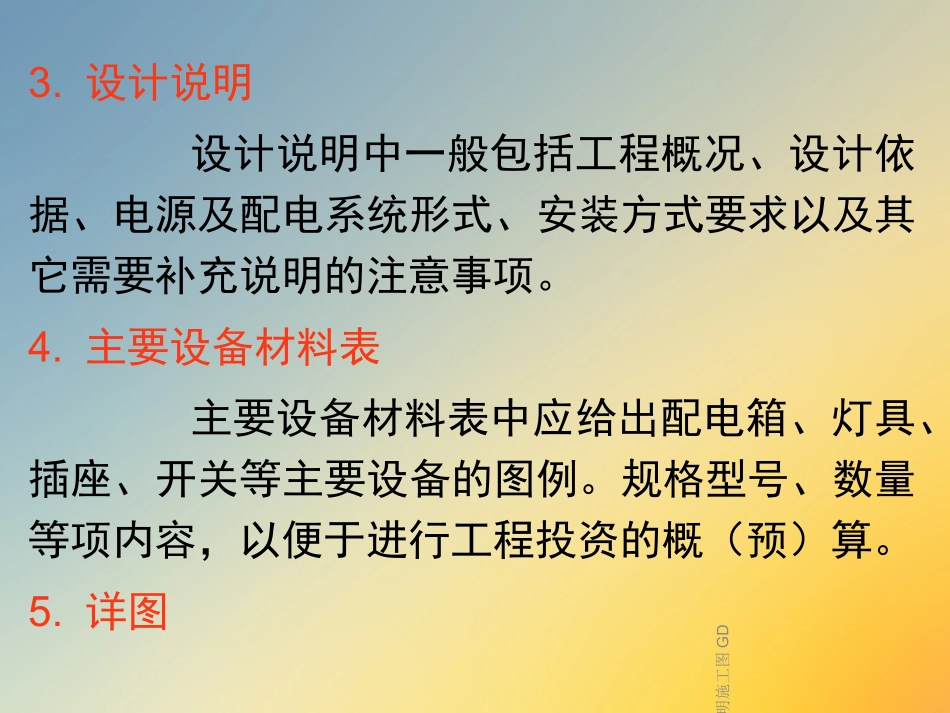

24/10/20电气照明施工图GD电气照明施工图GD电气照明施工图GD1.照明平面图v照明平面图中应标出电源进线位置、各配电箱位置及出线回路、灯具和插座的布置导线的根数等。2.系统图v系统图用于反映配电系统内各种设备相互之间的网络联系，通过配电系统图可了解工程的规模和层次。系统图中应标注出计量设备，开关、导线型号、根数及敷设方法等。电气照明施工图GD3.设计说明设计说明中一般包括工程概况、设计依据、电源及配电系统形式、安装方式要求以及其它需要补充说明的注意事项。4.主要设备材料表主要设备材料表中应给出配电箱、灯具、插座、开关等主要设备的图例。规格型号、数量等项内容，以便于进行工程投资的概（预）算。5.详图电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD线路敷设方式的文字符号电气照明施工图GD线路敷设部位的文字符号电气照明施工图GDv导线的文字标注形式为：va-b(c×d)e-fv其中a——线路的编号；vb——导线的型号；vc——导线的根数；vd——导线的截面积（mm2）；ve——敷设方式；vf——线路的敷设部位。电气照明施工图GD用电设备的文字标注其中a——设备编号；b——额定功率(kW)；c——线路首端熔断器体或断路器整定电流(A)；d——安装标高(m)。电气照明施工图GD配电箱的文字标注为：ab/c或a－b－c，当需要标注引入线的规格时，则标注为：例如：AP4（XL-3-2）÷40则表示4号动力配电箱，其型号为XL-3-2,功率为40kW。又如：AL4-2（XRM-302-20）÷10.5则表示第四层的2号配电箱，其型号为XRM-302-20,功率为10.5kW。电气照明施工图GD照明灯具安装方式标注文字符号电气照明施工图GD照明灯具的标注形式为：例如：则表示10盏型号为YG2-2的双管荧光灯，采用链吊式安装方式，高度为2.5m。电气照明施工图GDv如果灯具为吸顶安装，那么安装高度可用“—”号表示。v在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。电气照明施工图GDv配电线路的标注格式为：va—b(c×b)e—fv例如：BV(3×50+1×25)SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD系统图电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD电气照明施工图GD一层照明平面图电气照明施工图GD一层插座平面图电气照明施工图GD用户配电箱接线方案图电气照明施工图GD电气照明施工图GD照明灯具接线根数关系电气照明施工图GD两开关控制同一照明灯具接线关系24/10/20电气照明施工图GD演讲完毕，谢谢听演讲完毕，谢谢听讲讲!!再见，再见，seeyouseeyouagainagain3rew3rew
