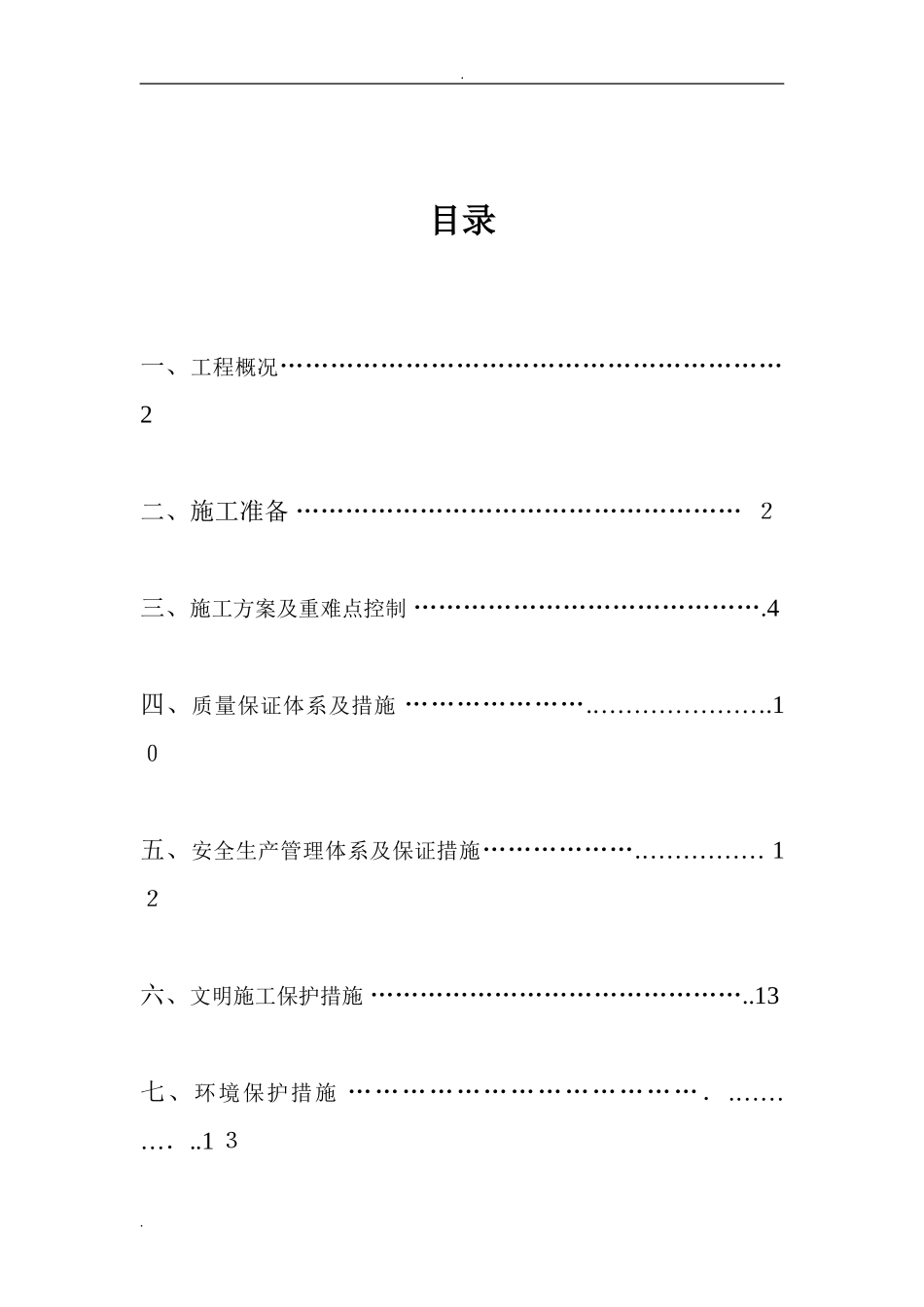

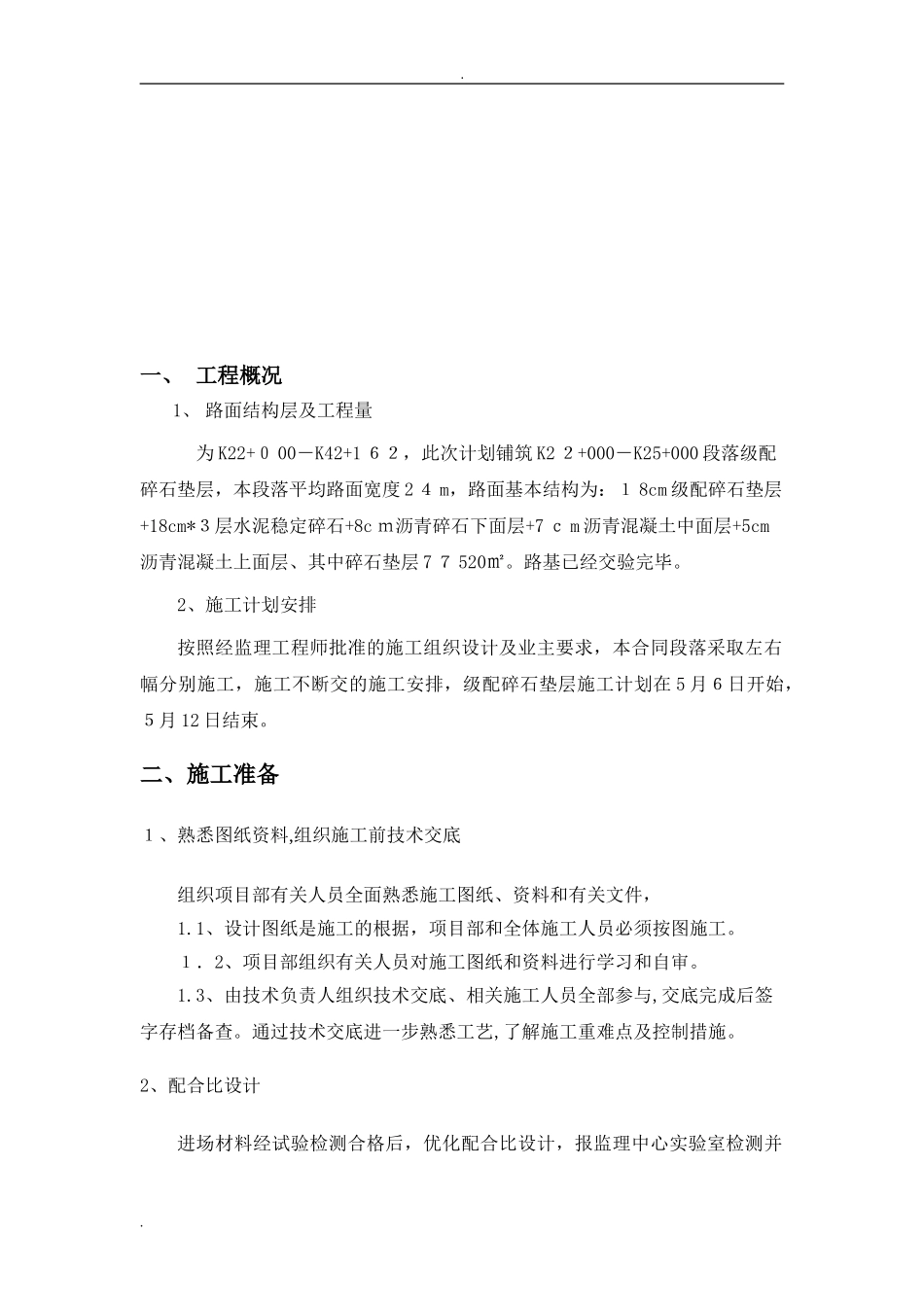

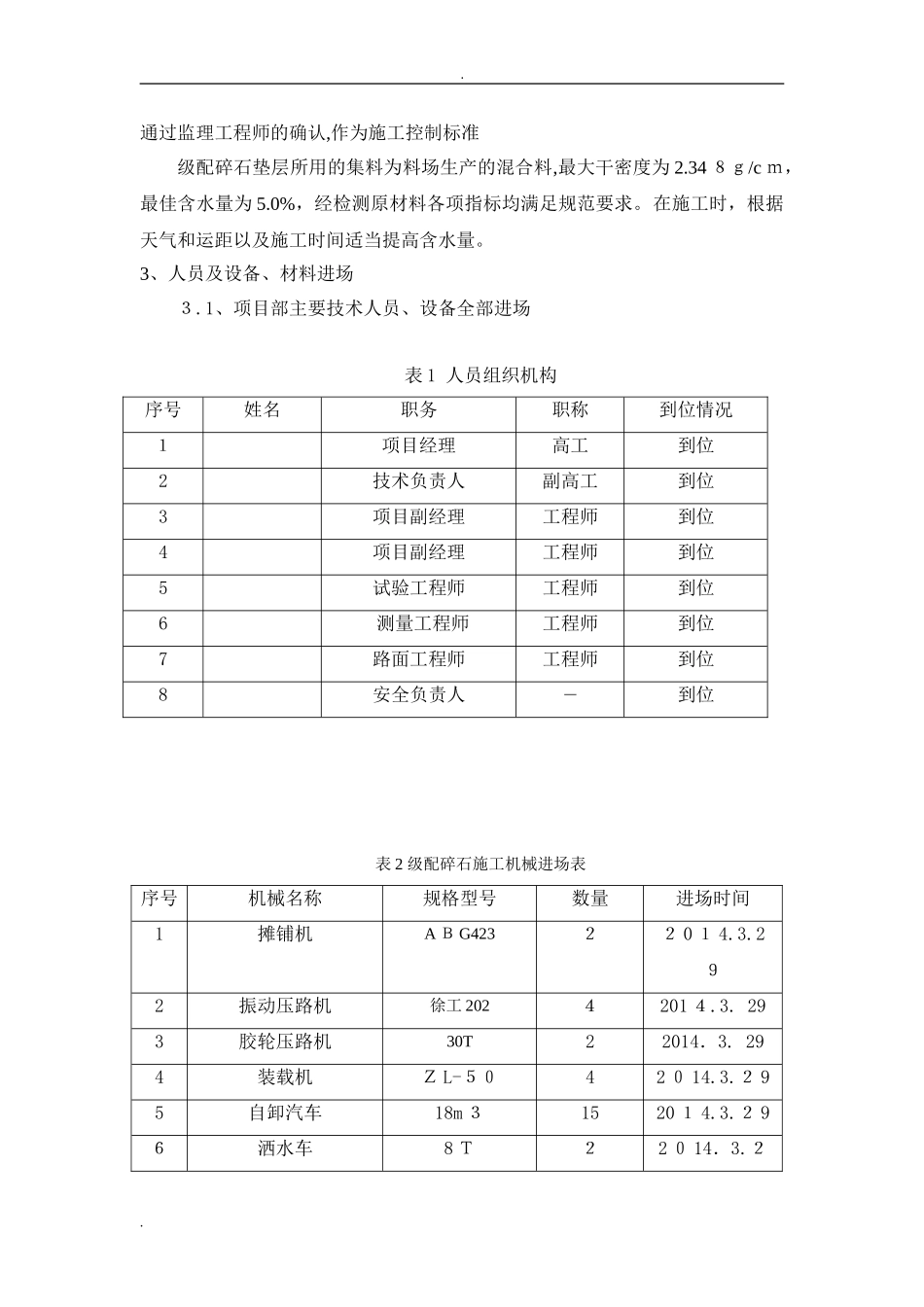

.目录一、工程概况……………………………………………………2二、施工准备………………………………………………２三、施工方案及重难点控制…………………………………….4四、质量保证体系及措施………………….………………….1０五、安全生产管理体系及保证措施……………….……………1２六、文明施工保护措施………………………………………..13七、环境保护措施…………………………………．.………．..1３..一、工程概况1、路面结构层及工程量为K22+０00－K42+1６２，此次计划铺筑K2２+000－K25+000段落级配碎石垫层，本段落平均路面宽度2４m，路面基本结构为：１8cm级配碎石垫层+18cm*３层水泥稳定碎石+8cｍ沥青碎石下面层+7ｃm沥青混凝土中面层+5cm沥青混凝土上面层、其中碎石垫层7７520㎡。路基已经交验完毕。2、施工计划安排按照经监理工程师批准的施工组织设计及业主要求，本合同段落采取左右幅分别施工，施工不断交的施工安排，级配碎石垫层施工计划在5月６日开始，５月12日结束。二、施工准备１、熟悉图纸资料,组织施工前技术交底组织项目部有关人员全面熟悉施工图纸、资料和有关文件，1.1、设计图纸是施工的根据，项目部和全体施工人员必须按图施工。１．2、项目部组织有关人员对施工图纸和资料进行学习和自审。1.3、由技术负责人组织技术交底、相关施工人员全部参与,交底完成后签字存档备查。通过技术交底进一步熟悉工艺,了解施工重难点及控制措施。2、配合比设计进场材料经试验检测合格后，优化配合比设计，报监理中心实验室检测并..通过监理工程师的确认,作为施工控制标准级配碎石垫层所用的集料为料场生产的混合料,最大干密度为2.34８ｇ/cｍ，最佳含水量为5.0%，经检测原材料各项指标均满足规范要求。在施工时，根据天气和运距以及施工时间适当提高含水量。3、人员及设备、材料进场３.1、项目部主要技术人员、设备全部进场表1人员组织机构序号姓名职务职称到位情况１项目经理高工到位2技术负责人副高工到位3项目副经理工程师到位4项目副经理工程师到位5试验工程师工程师到位6测量工程师工程师到位7路面工程师工程师到位8安全负责人－到位表2级配碎石施工机械进场表序号机械名称规格型号数量进场时间1摊铺机AＢG423２２0１4.3.2９2振动压路机徐工202４201４.3.293胶轮压路机30T22014．3.294装载机ＺL-５０42０14.3.２95自卸汽车18m３1520１4.3.２9６洒水车8Ｔ２2０14．3.２..97混合料拌合站WCＤ60022014.3.２98小型夯机台1２014.3.293.2、仪器设备:项目部使用仪器,全部进行检验标定,仪器已全部到场，详见仪器设备进场表表3主要试验、测量质检仪器进场一览表序号仪器设备名称规格型号单位数量进场时间1标准集料筛０.１5－53mｍ套32０１4.3.2921/１00天平TG-6５（0-5kg)套２201４.３.293电子秤AGC－１0台2201４.３.294全站仪TC1500套12０１４.３.２9５自动安平水准仪ＡＴ-G2台22014．3.２96万能压力机NYL-30０台12014．3.297烘箱800×80０×1000台12０14.3.298弯沉仪套1201４.３.299３m直尺把12014.3.29三、施工方案及重难点控制1、级配碎石垫层采用摊铺机摊铺施工,施工工艺流程如下:..不合格.准备下承层施工放样下承层清理摊铺机摊铺混合料洒水振动压路机静压1遍振动压路机强振4遍以上，然后胶轮碾压3遍压实度检测封闭交通混合料拌合混合料运输.合格2.垫层施工方法2.1、准备工作２.１．1.垫层施工前，对所有施工的路段进行检查验收,保证路基表面平整度、密实度、表面高程、宽度、横坡度、弯沉及路基中埋设的各种沟、管等隐蔽构筑物等技术指标均符合规范要求,并有现场监理工程师签认的工序验收表，经同意后方可进行垫层施工。2)检查级配碎石材料规格和品质，不符合技术要求的不得进场。材料进场时，应检查其数量，并按要求堆放，而且还应按规定项目对其抽样检查，检查结果报监理工程师。2.2、施工放样：2．2．1、在施工前恢复中线时,放中线边线定桩,并每10m设一临时边桩，桩上明显标记出桩号、距设计中线的水平距离。2.2.２、高程控制采用直径为3mm钢丝绳控制，每段长度２0０-3００ｍ。在两端用紧线器同时张紧，钢丝绳的绕度不大于２mm，张拉力不小于1KN；两台摊...
