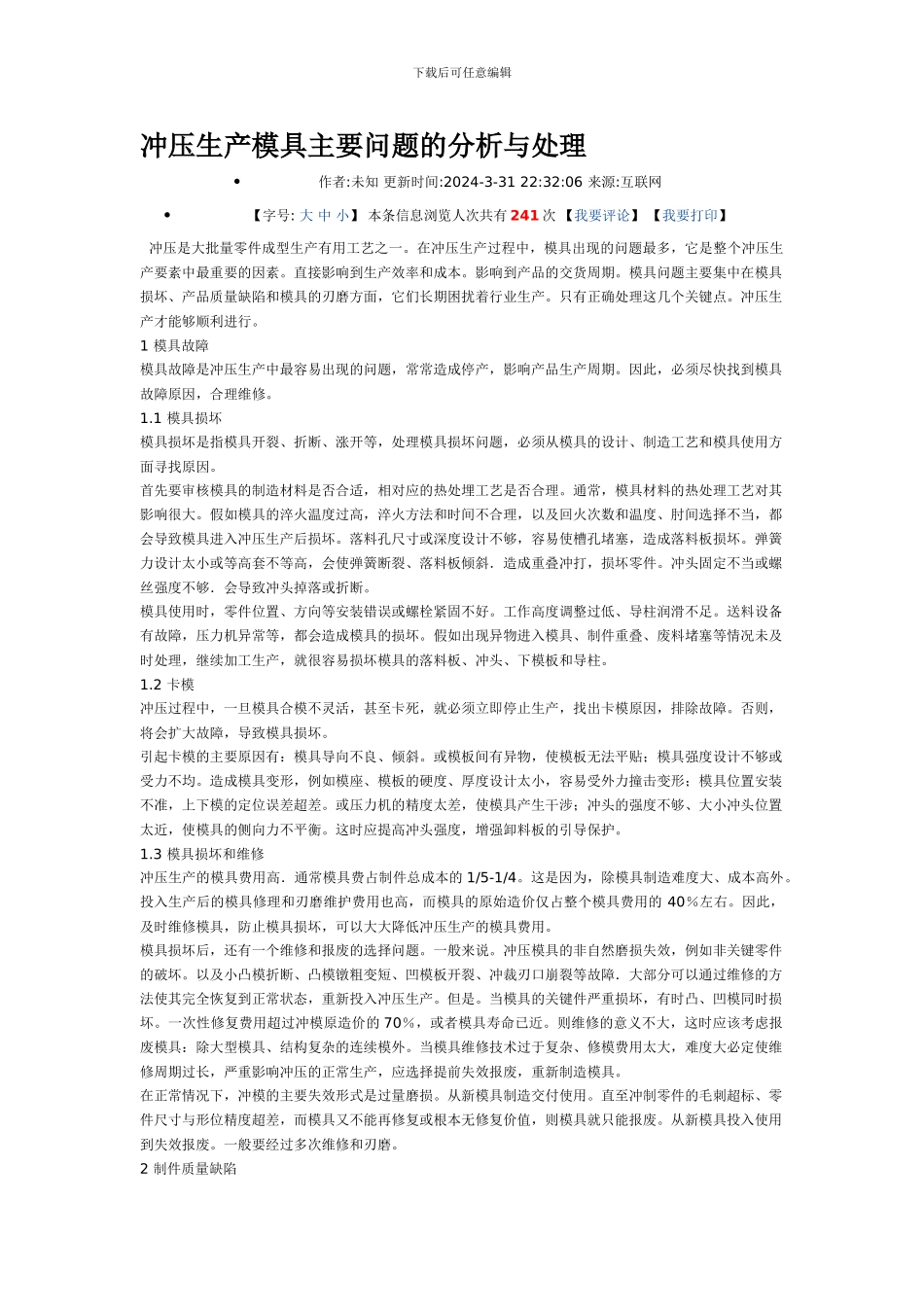

下载后可任意编辑冲压生产模具主要问题的分析与处理作者:未知 更新时间:2024-3-31 22:32:06 来源:互联网 【字号: 大 中 小】 本条信息浏览人次共有 241 次 【我要评论】 【我要打印】 冲压是大批量零件成型生产有用工艺之一。在冲压生产过程中，模具出现的问题最多，它是整个冲压生产要素中最重要的因素。直接影响到生产效率和成本。影响到产品的交货周期。模具问题主要集中在模具损坏、产品质量缺陷和模具的刃磨方面，它们长期困扰着行业生产。只有正确处理这几个关键点。冲压生产才能够顺利进行。 1 模具故障 模具故障是冲压生产中最容易出现的问题，常常造成停产，影响产品生产周期。因此，必须尽快找到模具故障原因，合理维修。 1.1 模具损坏 模具损坏是指模具开裂、折断、涨开等，处理模具损坏问题，必须从模具的设计、制造工艺和模具使用方面寻找原因。 首先要审核模具的制造材料是否合适，相对应的热处埋工艺是否合理。通常，模具材料的热处理工艺对其影响很大。假如模具的淬火温度过高，淬火方法和时间不合理，以及回火次数和温度、肘间选择不当，都会导致模具进入冲压生产后损坏。落料孔尺寸或深度设计不够，容易使槽孔堵塞，造成落料板损坏。弹簧力设计太小或等高套不等高，会使弹簧断裂、落料板倾斜．造成重叠冲打，损坏零件。冲头固定不当或螺丝强度不够．会导致冲头掉落或折断。 模具使用时，零件位置、方向等安装错误或螺栓紧固不好。工作高度调整过低、导柱润滑不足。送料设备有故障，压力机异常等，都会造成模具的损坏。假如出现异物进入模具、制件重叠、废料堵塞等情况未及时处理，继续加工生产，就很容易损坏模具的落料板、冲头、下模板和导柱。 1.2 卡模 冲压过程中，一旦模具合模不灵活，甚至卡死，就必须立即停止生产，找出卡模原因，排除故障。否则，将会扩大故障，导致模具损坏。 引起卡模的主要原因有：模具导向不良、倾斜。或模板间有异物，使模板无法平贴；模具强度设计不够或受力不均。造成模具变形，例如模座、模板的硬度、厚度设计太小，容易受外力撞击变形；模具位置安装不准，上下模的定位误差超差。或压力机的精度太差，使模具产生干涉；冲头的强度不够、大小冲头位置太近，使模具的侧向力不平衡。这时应提高冲头强度，增强卸料板的引导保护。 1.3 模具损坏和维修 冲压生产的模具费用高．通常模具费占制件总成本的 1/5-1/4。这是因为，除模具制造难度大、成本高外。投入生产后的...
