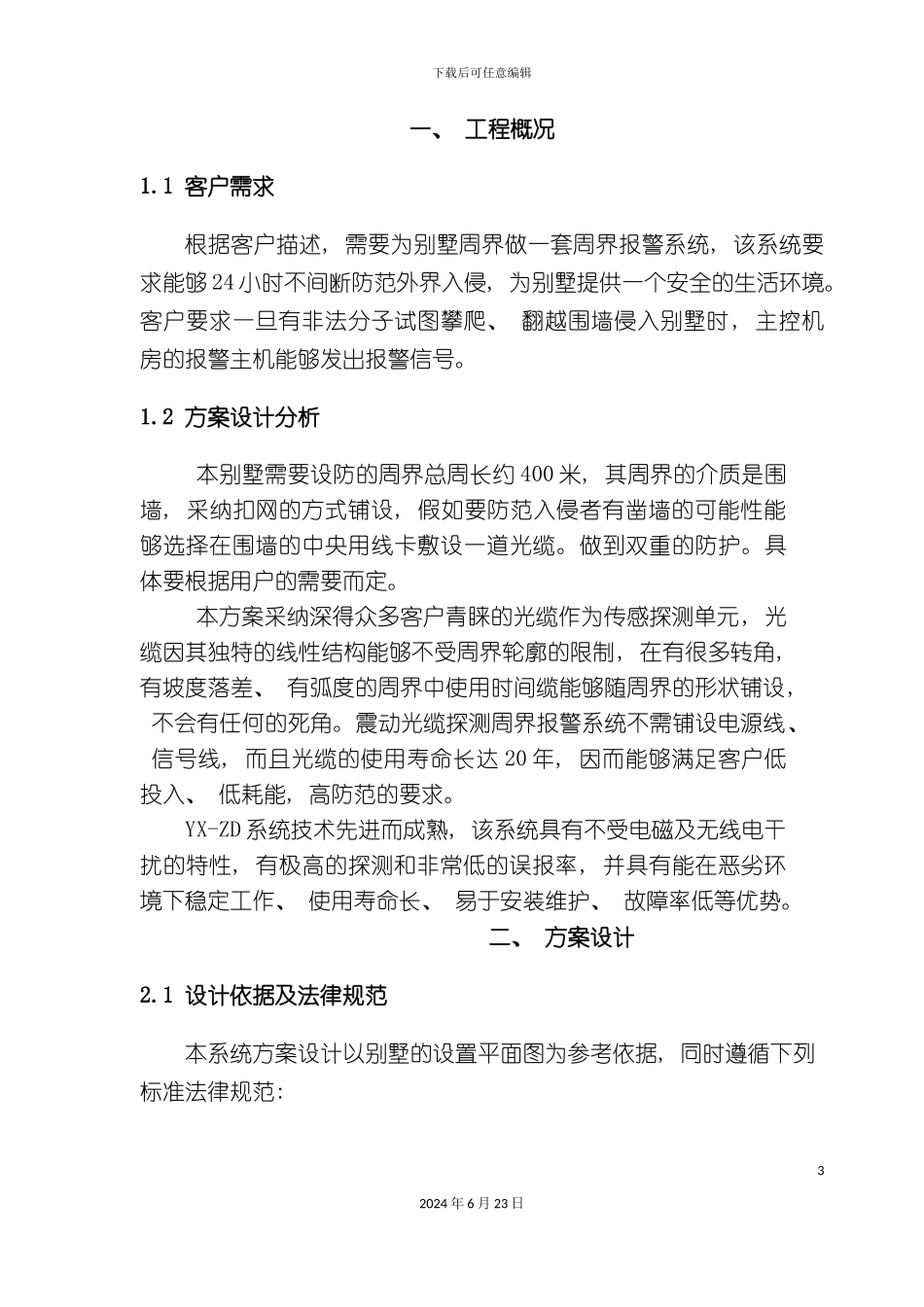

下载后可任意编辑别墅震动光纤设计方案12024 年 6 月 23 日下载后可任意编辑福州某别墅周界报警系统设计草案22024 年 6 月 23 日下载后可任意编辑一、 工程概况1.1 客户需求根据客户描述, 需要为别墅周界做一套周界报警系统, 该系统要求能够 24 小时不间断防范外界入侵, 为别墅提供一个安全的生活环境。客户要求一旦有非法分子试图攀爬、 翻越围墙侵入别墅时, 主控机房的报警主机能够发出报警信号。1.2 方案设计分析本别墅需要设防的周界总周长约 400 米, 其周界的介质是围墙, 采纳扣网的方式铺设, 假如要防范入侵者有凿墙的可能性能够选择在围墙的中央用线卡敷设一道光缆。做到双重的防护。具体要根据用户的需要而定。本方案采纳深得众多客户青睐的光缆作为传感探测单元, 光缆因其独特的线性结构能够不受周界轮廓的限制, 在有很多转角, 有坡度落差、 有弧度的周界中使用时间缆能够随周界的形状铺设, 不会有任何的死角。震动光缆探测周界报警系统不需铺设电源线、 信号线, 而且光缆的使用寿命长达 20 年, 因而能够满足客户低投入、 低耗能, 高防范的要求。YX-ZD 系统技术先进而成熟, 该系统具有不受电磁及无线电干扰的特性, 有极高的探测和非常低的误报率, 并具有能在恶劣环境下稳定工作、 使用寿命长、 易于安装维护、 故障率低等优势。 二、 方案设计2.1 设计依据及法律规范本系统方案设计以别墅的设置平面图为参考依据, 同时遵循下列标准法律规范: 32024 年 6 月 23 日下载后可任意编辑中华人民共和国安全防范行业标准( GA/T74-94) 中华人民共和国公共安全行业标准( GA/T70-99) 工业电视系统工程设计法律规范( GBJ115-87) 《民用闭路监视电视系统工程技术法律规范》( GB 50198-94) 《民用建筑电气设计法律规范》( JGJ／T16－92) 《安全防范工程程序与要求》( GA／T75－94) 《安全防范系统通用图形符号》( GA／T74－94) 《智能建筑设计标准》( GB/T 50314- ) 《智能建筑工程质量验收法律规范》(GB 50339- )《智能建筑弱电工程设计施工图集》( 97X700) 《建筑物防雷设计法律规范》(GB50057-94)《安全防范工程程序与要求》( GT／T75-94) 《电气装置防护箱体标准》( IEC529) 《电磁兼容性标准》( IEC801) 产品制造商的设计、 制造及施工安装法律规范2.2 设计原则根据别墅周界防盗系统的实际要求, 以及参照《中国建筑电气设计法律规范》、 《中华人民共和国...
