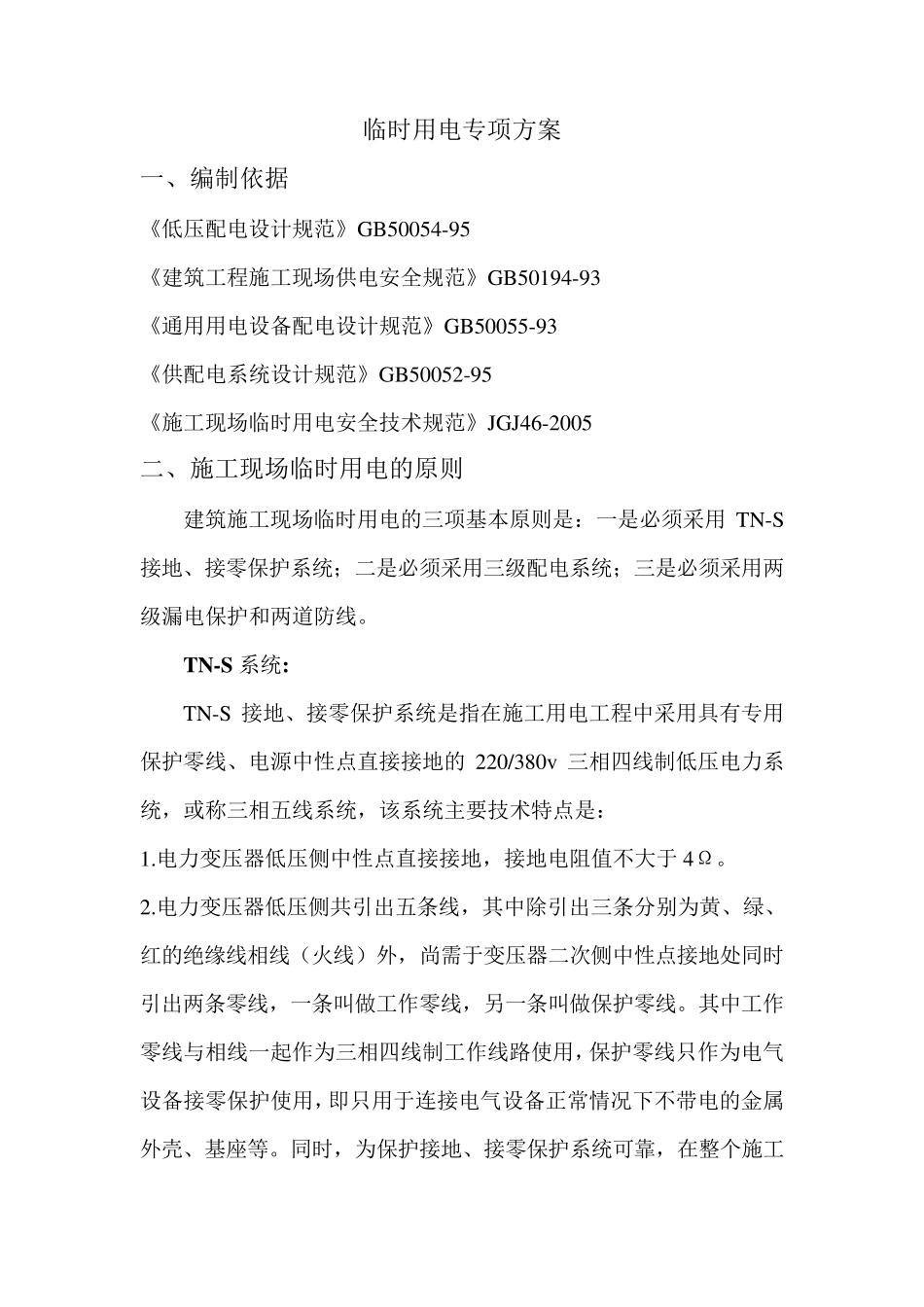

临时用电专项方案 一、编制依据 《低压配电设计规范》GB50054-95 《建筑工程施工现场供电安全规范》GB50194-93 《通用用电设备配电设计规范》GB50055-93 《供配电系统设计规范》GB50052-95 《施工现场临时用电安全技术规范》JGJ46-2005 二、施工现场临时用电的原则 建筑施工现场临时用电的三项基本原则是：一是必须采用TN-S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。 TN-S 系统: TN-S 接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380v 三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是： 1.电力变压器低压侧中性点直接接地，接地电阻值不大于4Ω。 2.电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）外，尚需于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作为电气设备接零保护使用，即只用于连接电气设备正常情况下不带电的金属外壳、基座等。同时，为保护接地、接零保护系统可靠，在整个施工现场的保护零线上还应作为不少于3 处的重复接地，且每处接地电阻值不得大于10Ω。 三级配电结构 采用三级配电结构。所谓三级配电是施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱经过分配电箱到开关箱（用电设备处）分三个层次逐级配送电力。而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须用自己专用的开关控制箱，而每一个开关箱只能用于控制一台用电设备。 两级漏电保护 两级漏电保护和两级防线包括了两个内容，即：一是设置两级漏电保护系统，二是实施专用保护零线，两者组合形成了施工现场的防触电的两道防线。 1.两级漏电保护是指在整个施工现场临时用电过程中，总配电箱中必须装设漏电开关，所有开关箱中也必须装设漏电开关。 2.保护零线的实施是临时用电的第二道安全防线。 在施工现场用电过程中，采用 TN-S 系统，是在工作零线以外又增加了一条保护零线，是十分必要的。当三相火线用电量不均匀时，工作零线就容易带电，而保护零线始终不带电，那么随着保护零线在施工现场的敷设和漏电保护器的使用，就形成一个覆盖整个施工现场、防止人身触电的安全保护系统。因此 TN-S 接地接零保护系统与两...
