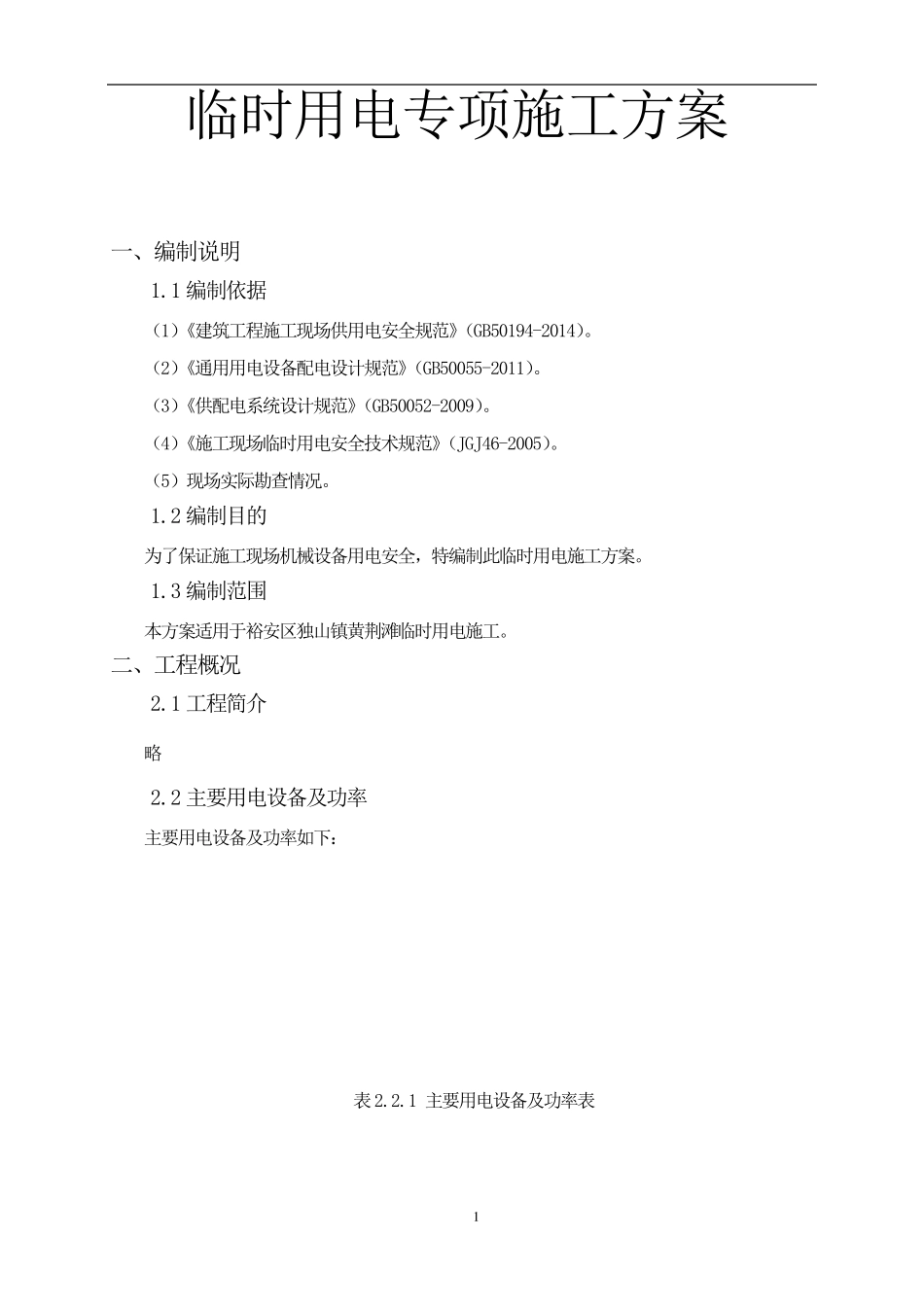

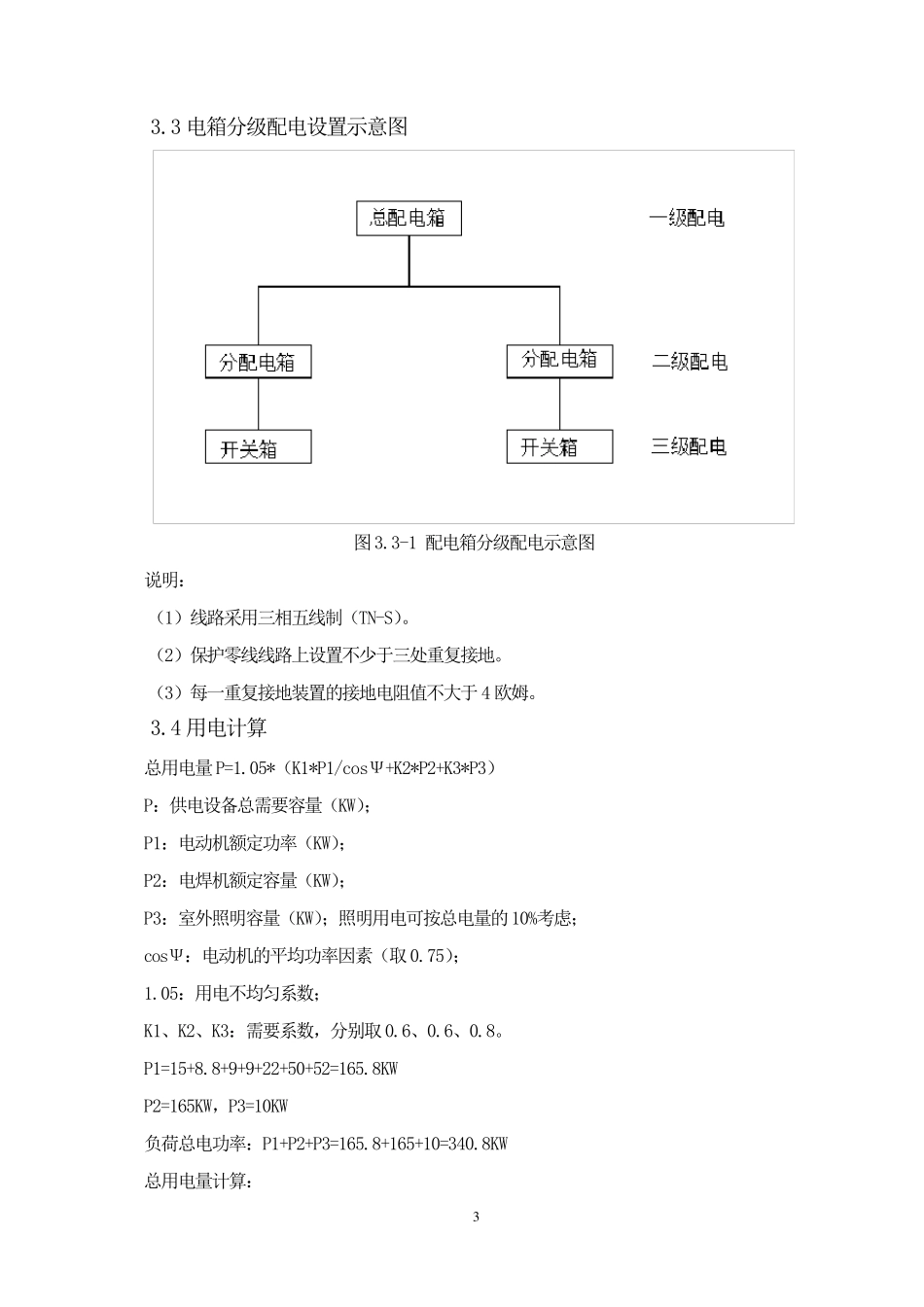

1 临时用电专项施工方案 一、编制说明 1.1 编制依据 （1）《建筑工程施工现场供用电安全规范》（GB50194-2014）。 （2）《通用用电设备配电设计规范》（GB50055-2011）。 （3）《供配电系统设计规范》（GB50052-2009）。 （4）《施工现场临时用电安全技术规范》（JGJ46-2005）。 （5）现场实际勘查情况。 1.2 编制目的 为了保证施工现场机械设备用电安全，特编制此临时用电施工方案。 1.3 编制范围 本方案适用于裕安区独山镇黄荆滩临时用电施工。 二、工程概况 2.1 工程简介 略 2.2 主要用电设备及功率 主要用电设备及功率如下： 表2.2.1 主要用电设备及功率表 2 序号备注12345678910合 计：340.8用电设备名称设备额定功率（KW ）台数合计功率（KW ）搅拌机7.5215插入式振动器1.188.8钢筋切断机339钢筋弯曲机339交流电焊机1115165木工圆盘锯5.5422照明11010污水泵2.52050塔吊26252 三、施工临时用电布置与接线示意图 3.1 临时用电布置 我项目部将于厂区南侧的变压器（400KVA）中接取电源，通过埋地方式将电缆线连接至各单体附近，埋地深度不小于70cm。现场设置4 台二级配电箱1 台总配电柜,变压器至总配电箱间电缆规格为YJV-4*150+1*70mm²，一 级配电箱至二级配电箱间电缆规格为YJV-4*120+1*70mm2铝 芯 电缆。 3.2TN-S 系 统 接线示意图 建 筑 施工现场临时用电线路 的结 构 形 式，按 JGJ46-2005《 施工现场临时用电安 全 技 术 规定》的规定，采用电源中性点接地，工作零线与保护零线分开，保护零线作重复接地（不少于三处）的三相五线制（TN-S 系 统 ）线路 ，并且其接地、接零系 统 独立设置，不与外电线路 相混乱。 临时用电线路 形 式见下图，图中：1-工作接地；2-重复接地；3-电气设备外露导电部分，L1、L2、L3-相线，N-工作零线，PE-保护零线。 图3.2-1 TN-S 系 统 接线示意图 3 3.3 电箱分级配电设置示意图 图3.3-1 配电箱分级配电示意图 说明： （1）线路采用三相五线制（TN-S）。 （2）保护零线线路上设置不少于三处重复接地。 （3）每一重复接地装置的接地电阻值不大于4 欧姆。 3.4 用电计算 总用电量P=1.05*（K1*P1/cosΨ+K2*P2+K3*P3） P：供电设备总需要容量（KW）； P1：电动机额定功率（KW）； P2：电焊机额定容量（KW）； P3：室外照明容量（KW）；照明用电可按总电量的10%考虑； cosΨ：电动机的平均功率因素（取0.75）； 1.05：用...
