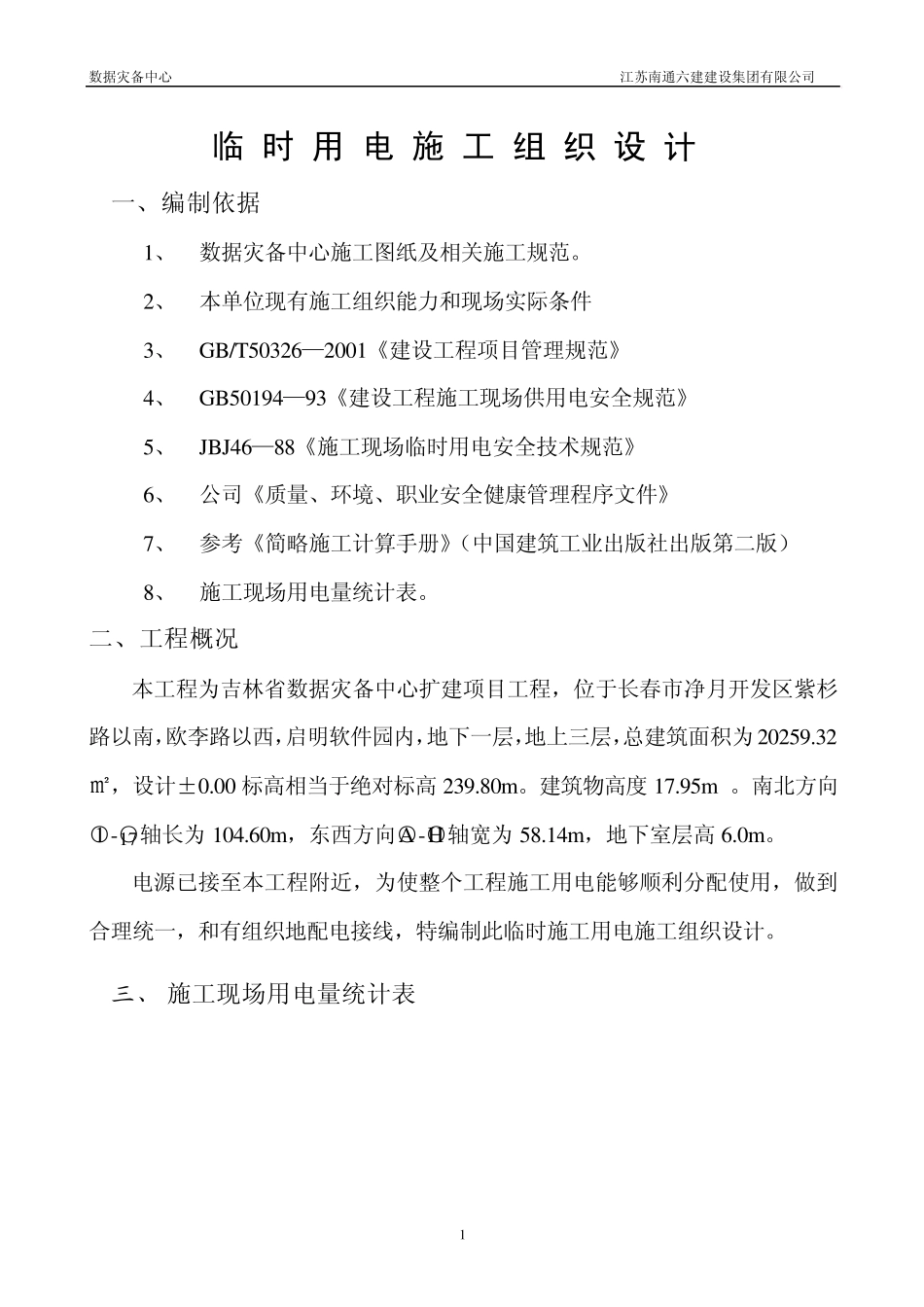

数据灾备中心 江苏南通六建建设集团有限公司 1 临 时 用 电 施 工 组 织 设 计 一、编制依据 1、 数据灾备中心施工图纸及相关施工规范。 2、 本单位现有施工组织能力和现场实际条件 3、 GB/T50326—2001《建设工程项目管理规范》 4、 GB50194—93《建设工程施工现场供用电安全规范》 5、 JBJ46—88《施工现场临时用电安全技术规范》 6、 公司《质量、环境、职业安全健康管理程序文件》 7、 参考《简略施工计算手册》（中国建筑工业出版社出版第二版） 8、 施工现场用电量统计表。 二、工程概况 本工程为吉林省数据灾备中心扩建项目工程，位于长春市净月开发区紫杉路以南，欧李路以西，启明软件园内，地下一层，地上三层，总建筑面积为 20259.32㎡，设计±0.00 标高相当于绝对标高 239.80m。建筑物高度 17.95m 。南北方向○1 -○17轴长为 104.60m，东西方向○A -○H 轴宽为 58.14m，地下室层高 6.0m。 电源已接至本工程附近，为使整个工程施工用电能够顺利分配使用，做到合理统一，和有组织地配电接线，特编制此临时施工用电施工组织设计。 三、 施工现场用电量统计表 数据灾备中心 江苏南通六建建设集团有限公司 2 用电设备 型号 数量 用电量（KW） 塔 吊 QTZ-40T 4 台 99.2 砼输送泵 HB—60 型 2 台 150 钢筋切断机 GJ—40C 6 台 33 钢筋弯曲机 WJ-40 6 台 21 调直机 6－12 3 台 16.5 闪光对焊机 UN1—100 2 台 60 电焊机 AX3—300 6 台 40 木工机械 3 台 22.5 木工手持电锯 10 台 75 振动器 Φ50 δ=500 6 台 13.2 夯土机 HW—20 2 台 8.8 室外照明 65 室内照明 50 降水水泵 118 台 177 合 计 930.4 四、 施工现场配电系统图： 现场配有三台变压器，拟将上述用电器分为三路进行分配，由三台变压器分别倒出，拟分配为如下： 1 号配电箱 — 1# 2#塔吊 I 配电柜 2 号配电箱 — 主楼钢筋机械（2 台切割机+2 台弯曲机+1 台调直机）、焊接设备（闪光对焊机+）、木工机械、输送泵 3 号配电箱 — 办公区照明 4 号配电箱 — 生活区照明、蒸饭 数据灾备中心 江苏南通六建建设集团有限公司 3 5 号配电箱 — 3# 4# 塔吊 Ⅱ配电柜 6 号配电箱 —钢筋机械、焊接设备、木工机械、输送泵、砂浆搅拌机 7 号配电箱 — 现场照明、移动照明 1 1 号配电箱 — 备用 8 号配电箱 — 移动照...
