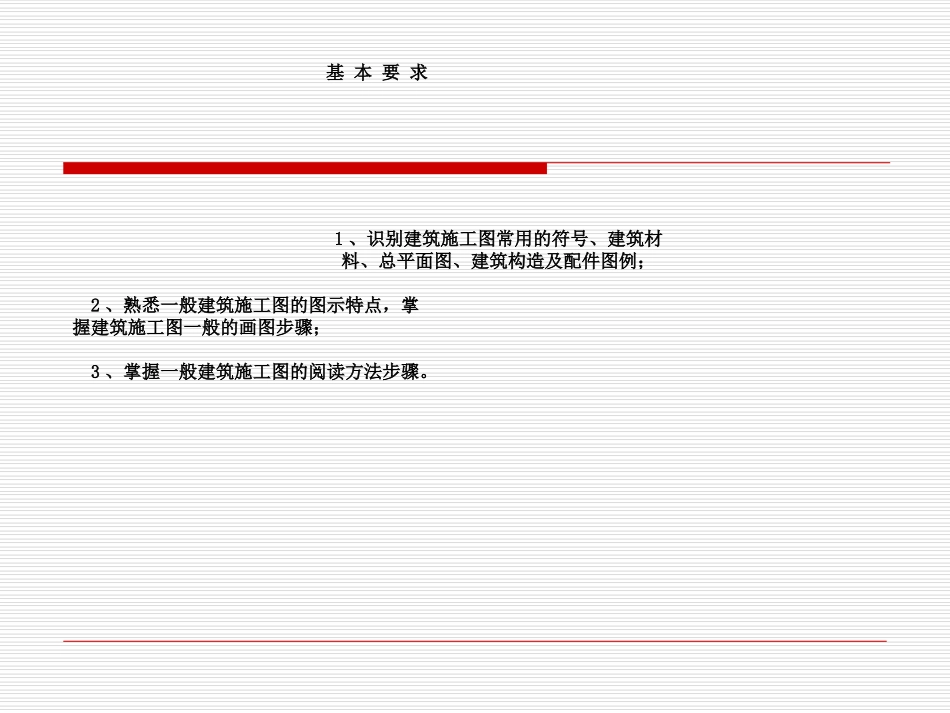

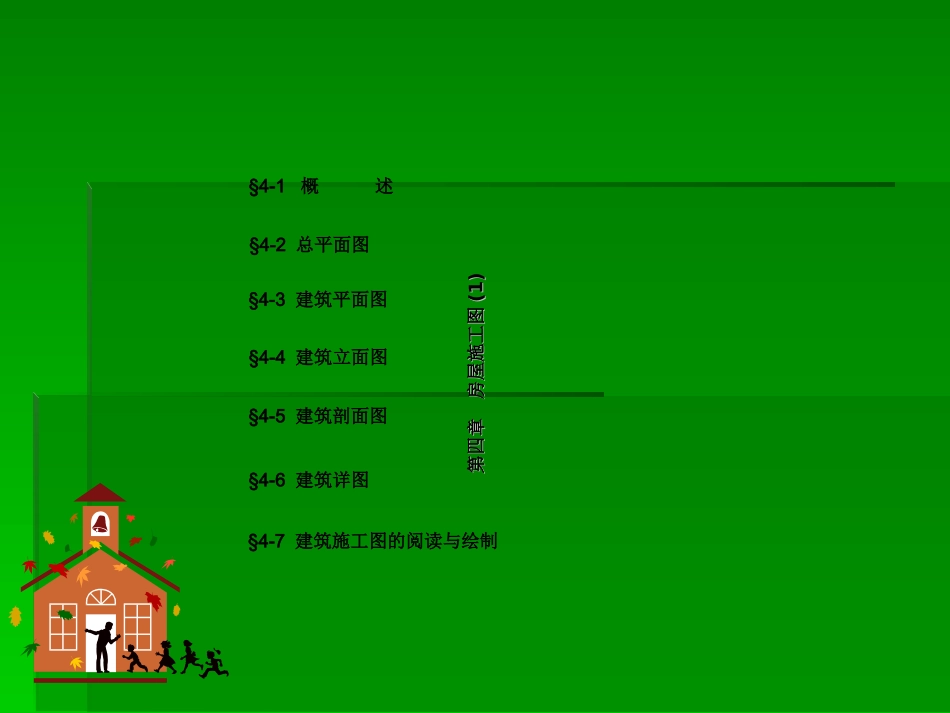

第四章房屋施工图第四章房屋施工图(1)(1)§4-1概述§4-2总平面图§4-3建筑平面图§4-4建筑立面图§4-5建筑剖面图§4-6建筑详图§4-7建筑施工图的阅读与绘制1、识别建筑施工图常用的符号、建筑材料、总平面图、建筑构造及配件图例；2、熟悉一般建筑施工图的图示特点，掌握建筑施工图一般的画图步骤；3、掌握一般建筑施工图的阅读方法步骤。基本要求§4-1概述一、房屋组成及其作用二、房屋建筑的相关知识1、房屋建筑图的分类2、模数3、砖及砖墙4、标准图与标准图集三、施工图的图示特点楼梯内墙外墙窗洞外墙窗台地面门台阶1、房屋的组成虽然各种房屋的使用要求、空间组合、外形处理、结构形式和规模大小等各有不同，但基本上是由基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成，如下图(是一幢三层的小别墅住宅）所示。一、房屋的组成及及其作用基础起着承受和传递荷载的作用；屋顶、外墙、雨蓬等起着隔热、保温、避风遮雨的作用；屋面、天沟、雨水管、散水等起着排水的作用；台阶、门、走廊、楼梯起着沟通房屋内外、上下交通的作用；窗则主要用于采光和通风；墙群、勒脚、踢脚板等起着保护墙身的作用。地面楼梯外墙窗天窗(老虎窗)屋面勒脚装饰线条基础散水楼面思考：什么是女儿墙？•提示：女儿墙就是房顶上竖着出去的那一节，横着出去的叫挑檐挑檐女儿墙•女儿墙一词之来历•古有花木兰“替父从军”的故事，清朝时也有一则扈巧云“替父修墙”的传说。这“墙”，就是沈阳城德胜门的“女儿墙”。六百五十一个垛口唯独德胜门(大南门)城楼上的六十个垛口比其它七个城门上的垛口少一层青砖．足足矮了二寸还多。这是怎么回事呢?原来，努尔哈赤嫌城墙修得太慢，便下令四处抓丁增夫，结果盛京城方圆百里的男子都被抓来修城。城南六十里外有一对父女俩，父亲六十多岁，年老体弱，长年卧病在床。女儿扈巧云早年丧母，只与父亲相依为命。她每天恃候着父亲的饮食起居，端屎端尿．从无半句怨言，是个百里挑一的孝顺姑娘。这天，征丁的通知突然传到扈家．须有一男子前去修城。父女二人惊得目瞪口呆。扈老汉长年卧病，性命尚且有忧，又谈何修城?家中只有巧云一女，再无半个男丁，这可如何是好?看着父亲唉声叹气的样子，巧云暗暗打定了主意：代父亲前去修城。她郑重地将父亲暂时托付给位热心的邻居，自己乔装打扮成一名男子，假称是扈家的儿子，毅然加入到修城的行列中，被分配到德胜门城楼上的垛口专管抹灰。起初．大家对这个眉情目秀的“小伙子”并没有丝毫怀疑，只是奇怪他竟长了一副“娘娘腔”，且行动有些古怪，晚上从不脱衣睡觉。过了几天，巧云边抹灰边想起病床上的父亲，心中有些放心不下，不知不觉地流下泪来。这情景偏巧被一直站在她身边的监工头目发现了。监工头目早对她观察了许久．看着她的身形打扮、举止作派，越来越觉得形迹可疑。当发现她抬头擦汗，喉间并没喉结时，越发心中恍然。巧云见被识破真相．只得如实交代了自己女扮男装的经过。监工头目连忙报告了总监，总监不敢怠慢，又火速奏明了皇上。皇太极一听，十分惊奇，当即对她的孝行大加赞扬。但同时，皇太极又认为女人修城不吉利，就对总监说道:“把德胜门的六十个垛口顶上都去掉一层砖，矮一层，就叫女儿墙吧。”从此，“女儿墙”的名宁就流传开来了。人们还编了一句歇后语；“大南门城上的垛口——矮一截。”常见的建筑术语•横墙：沿建筑宽度方向的墙•纵墙：沿建筑长度方向的墙•进深：纵墙之间的距离，以轴线为基准•开间：横墙之间的距离，轴线为基准•山墙：外横墙女儿墙：外墙从屋顶上高出屋面的部分•层高：相邻两层的地坪高度差•净高：构件下表面与地坪（楼地板）的高度差•建筑面积：建筑所占面积×层数•使用面积：房间内的净面积•交通面积：建筑物中用于通行的面积•构件面积：建筑构件所占用的面积•绝对标高——青岛市外黄海海平面年平均高度为+0.000标高•相对标高——建筑物底层室内地坪为+0.000标高轴线之间的距离一、房屋的组成及其作用（续1）1、承重直接或间接支承风、雨、雪、人、物和房屋自重等荷载。如屋面、楼板、梁、墙、基础等2、防护防止风...
