二级展开式圆柱齿轮减速器带式运输机课程设计VIP免费

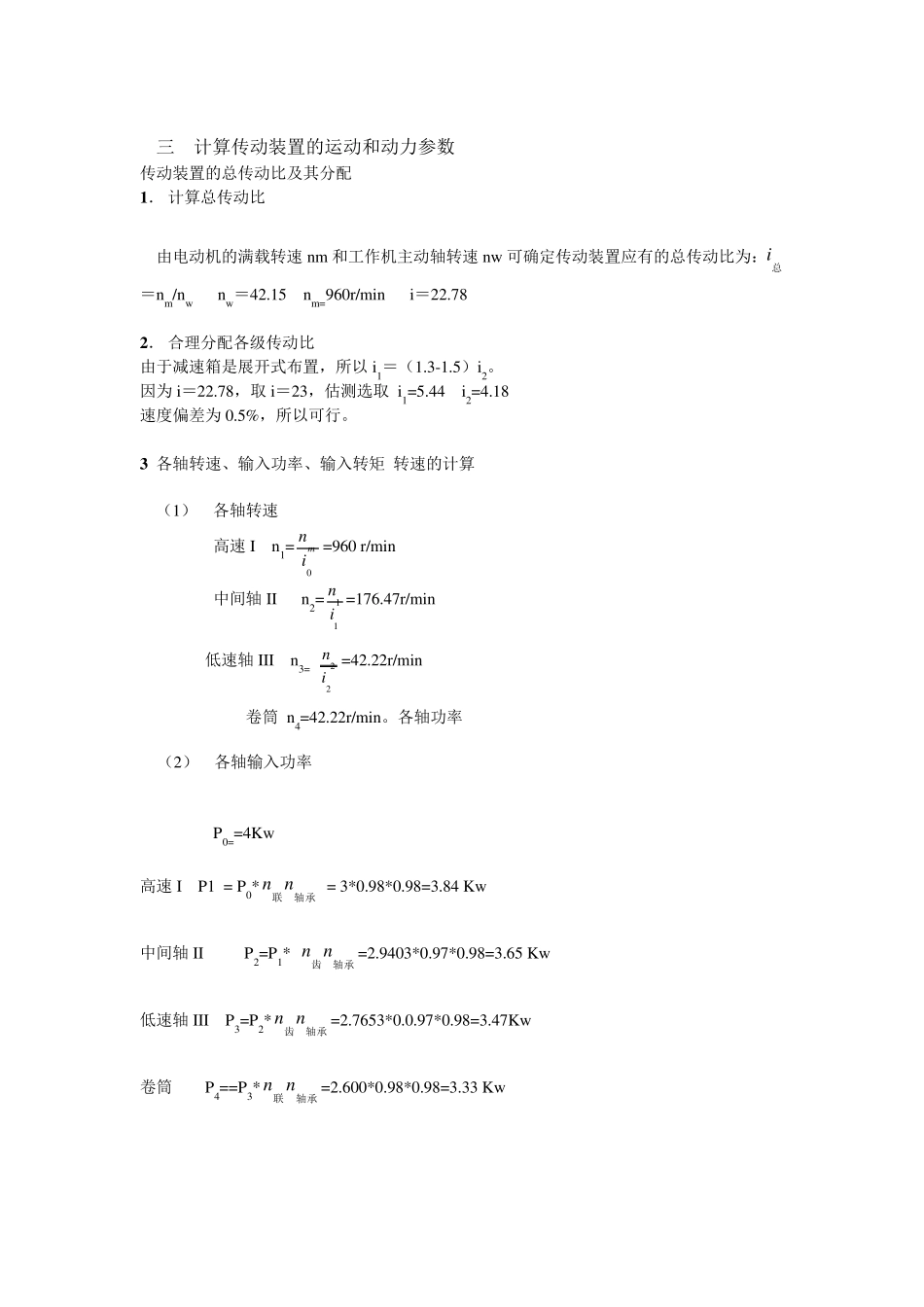

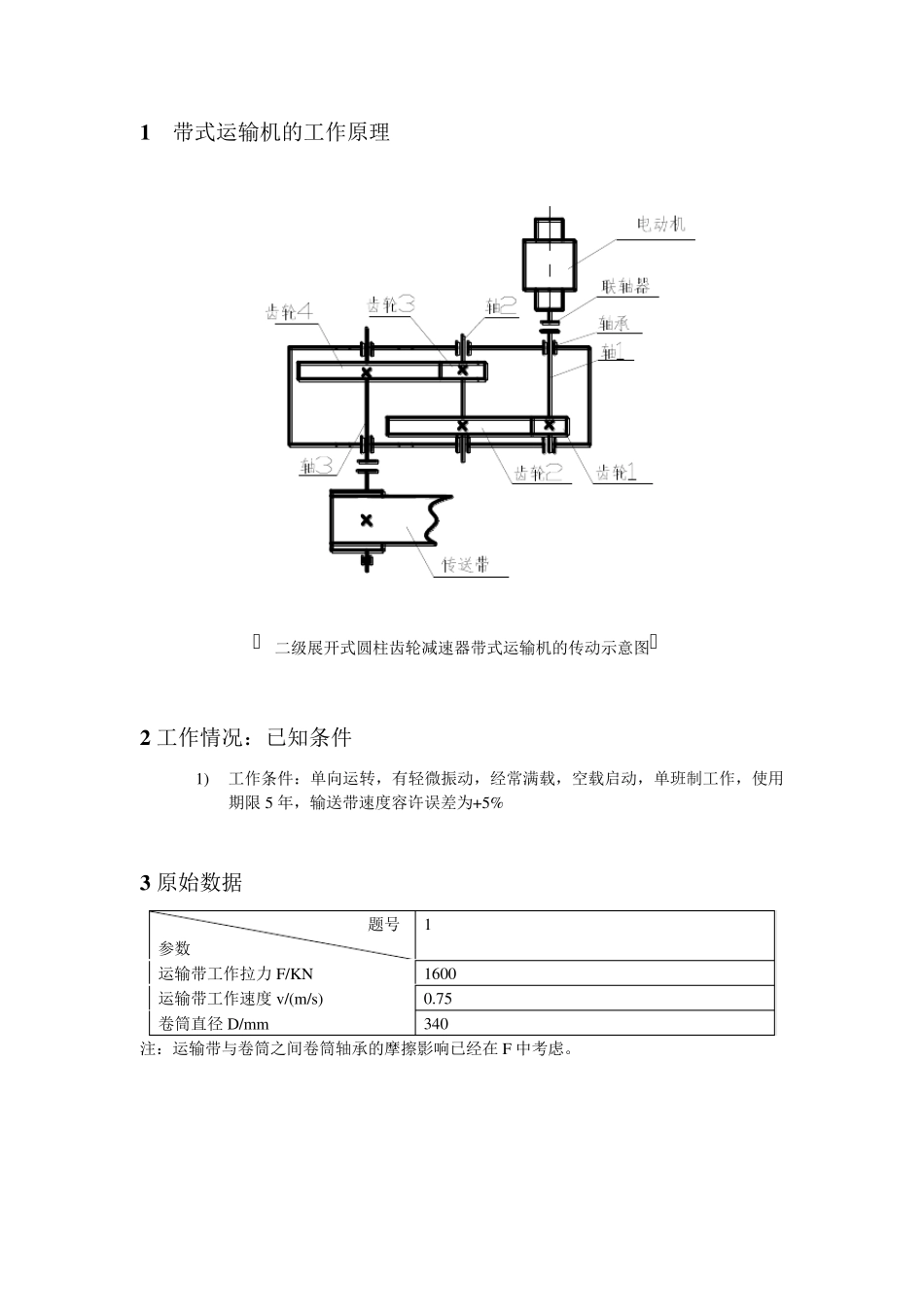

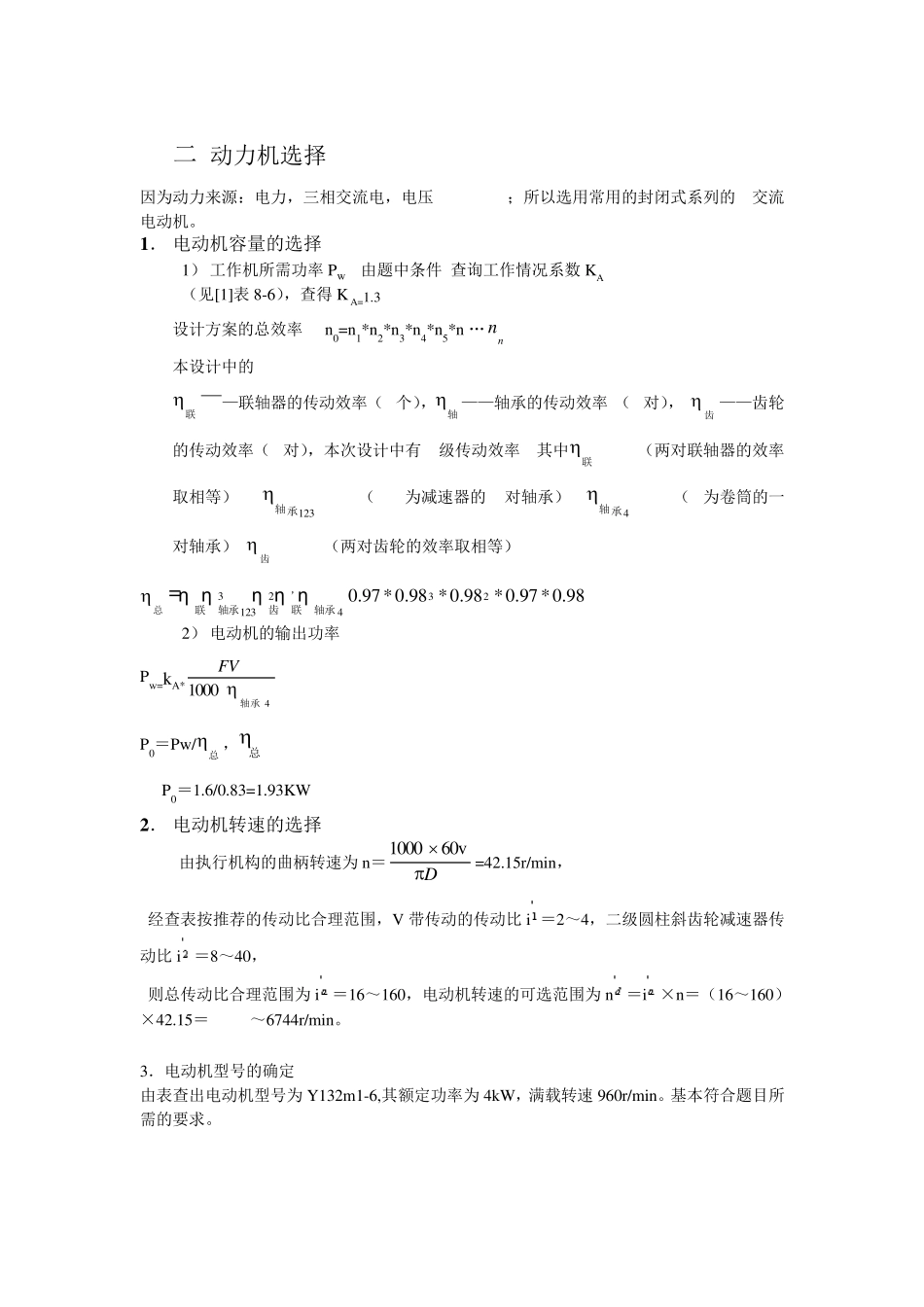

1 带式运输机的工作原理 （二级展开式圆柱齿轮减速器带式运输机的传动示意图） 2 工作情况：已知条件 1) 工作条件：单向运转，有轻微振动，经常满载，空载启动，单班制工作，使用期限5 年，输送带速度容许误差为+5% 3 原始数据 题号 参数 1 运输带工作拉力F/KN 1600 运输带工作速度v/(m/s) 0.75 卷筒直径D/mm 340 注：运输带与卷筒之间卷筒轴承的摩擦影响已经在F 中考虑。 二 动力机选择 因为动力来源：电力，三相交流电，电压380/220V；所以选用常用的封闭式系列的 交流电动机。 1 ． 电动机容量的选择 1） 工作机所需功率Pw 由题中条件 查询工作情况系数KA （见[1]表8-6），查得K A=1.3 设计方案的总效率 n0=n1*n2*n3*n4*n5*n6…nn 本设计中的 联 ——联轴器的传动效率（2个），轴——轴承的传动效率 （4对）， 齿——齿轮的传动效率（2对），本次设计中有8级传动效率 其中联=0.98（两对联轴器的效率取相等） 123承轴=0.98（123为减速器的3对轴承） 4承轴=0.98（4为卷筒的一对轴承） 齿=0.97.（两对齿轮的效率取相等） 总 =421233轴承’联齿轴承联ηηηηη98.0*97.0*98.0*98.0*97.023=0.83 2） 电动机的输出功率 Pw =kA*41000轴承FV=1.6KW P0＝Pw /总，总 =0.83 P0＝1.6/0.83=1.93KW 2 ． 电动机转速的选择 由执行机构的曲柄转速为n＝D60v1000 =42.15r/min， 经查表按推荐的传动比合理范围，V 带传动的传动比i ＝2～4，二级圆柱斜齿轮减速器传动比i ＝8～40， 则总传动比合理范围为i ＝16～160，电动机转速的可选范围为n ＝i ×n＝（16～160）×42.15＝674.4～6744r/min。 3．电动机型号的确定 由表查出电动机型号为Y132m1-6,其额定功率为4kW，满载转速960r/min。基本符合题目所需的要求。 三 计算传动装置的运动和动力参数 传动装置的总传动比及其分配 1 ． 计算总传动比 由电动机的满载转速nm 和工作机主动轴转速nw 可确定传动装置应有的总传动比为：总i＝nm/nw nw ＝42.15 nm=960r/min i＝22.78 2 ． 合理分配各级传动比 由于减速箱是展开式布置，所以i1＝（1.3-1.5）i2。 因为i＝22.78，取i＝23，估测选取 i1=5.44 i2=4.18 速度偏差为0.5%，所以可行。 3 各轴转速、输入功率、输入转矩 转速的计算 （1） 各轴转速 高速I n1=0inm =960 r/min 中间轴II n2=11in =176.47r/min 低速轴III n3= 22in =42....
