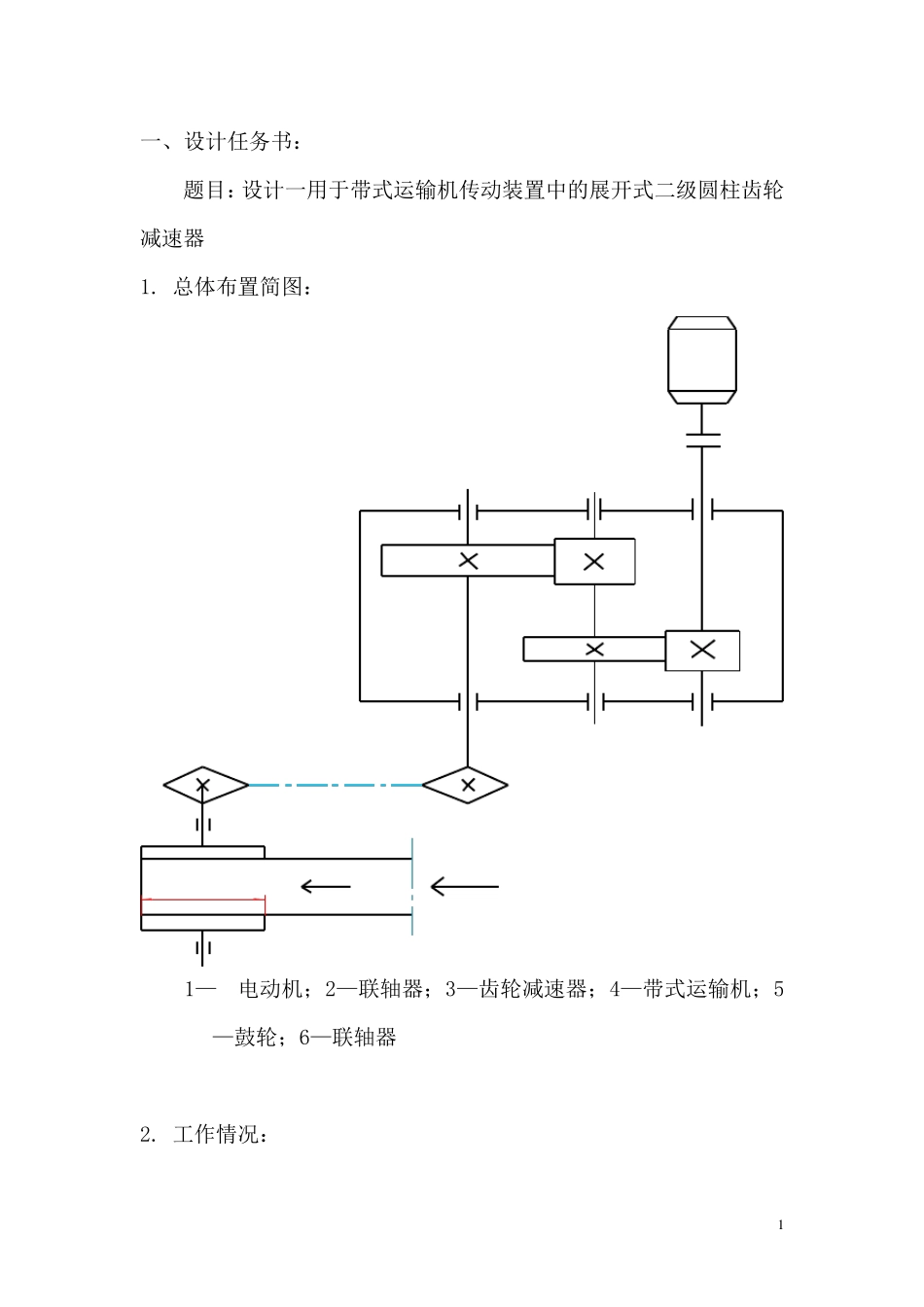

目 录 一．设计任务书……………………………………………………1 二．传动方案的拟定及说明………………………………………3 三．电动机的选择…………………………………………………3 四．计算传动装置的运动和动力参数……………………………4 五．传动件的设计计算……………………………………………5 六．轴的设计计算…………………………………………………14 七．滚动轴承的选择及计算………………………………………26 八．箱体内键联接的选择及校核计算……………………………27 九．连轴器的选择…………………………………………………27 十．箱体的结构设计………………………………………………29 十一、减速器附件的选择……………………………………………30 十二、润滑与密封……………………………………………………31 十三、设计小结………………………………………………………32 十四、参考资料………………………………………………………33 1 一、设计任务书： 题目：设计一用于带式运输机传动装置中的展开式二级圆柱齿轮减速器 1. 总体布置简图： DVF 1— 电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器 2. 工作情况： 2 载荷平稳、单向旋转 3. 原始数据： 输送带的牵引力F（kN）：2.1 输送带滚筒的直径D（mm）：450 输送带速度V（m/s）：1..4 带速允许偏差（％）：±5 使用年限（年）：10 工作制度（班/日）：2 4. 设计内容： 1) 电动机的选择与运动参数计算； 2) 直齿轮传动设计计算； 3) 轴的设计； 4) 滚动轴承的选择； 5) 键和联轴器的选择与校核； 6) 装配图、零件图的绘制； 7) 设计计算说明书的编写。 5. 设计任务： 1) 减速器总装配图一张； 2) 齿轮、轴以及箱座零件图各一张； 3) 设计说明书一份； 6. 设计进度： 1) 第一阶段：总体计算和传动件参数计算 2) 第二阶段：轴与轴系零件的设计 3 3) 第 三 阶 段 ： 轴 、 轴 承 、 联 轴 器 、 键 的 校 核 及 草 图 绘 制 4) 第 四 阶 段 ： 装 配 图 、 零 件 图 的 绘 制 及 计 算 说 明 书 的 编 写 二 、 传 动 方 案 的 拟 定 及 说 明 ： 由 题 目 所 知 传 动 机 构 类 型 为 ： 展 开 式 二 级 圆 柱 齿 轮 减 速 器 。 故 只要 对 本 传 动 机 构 进 ...
