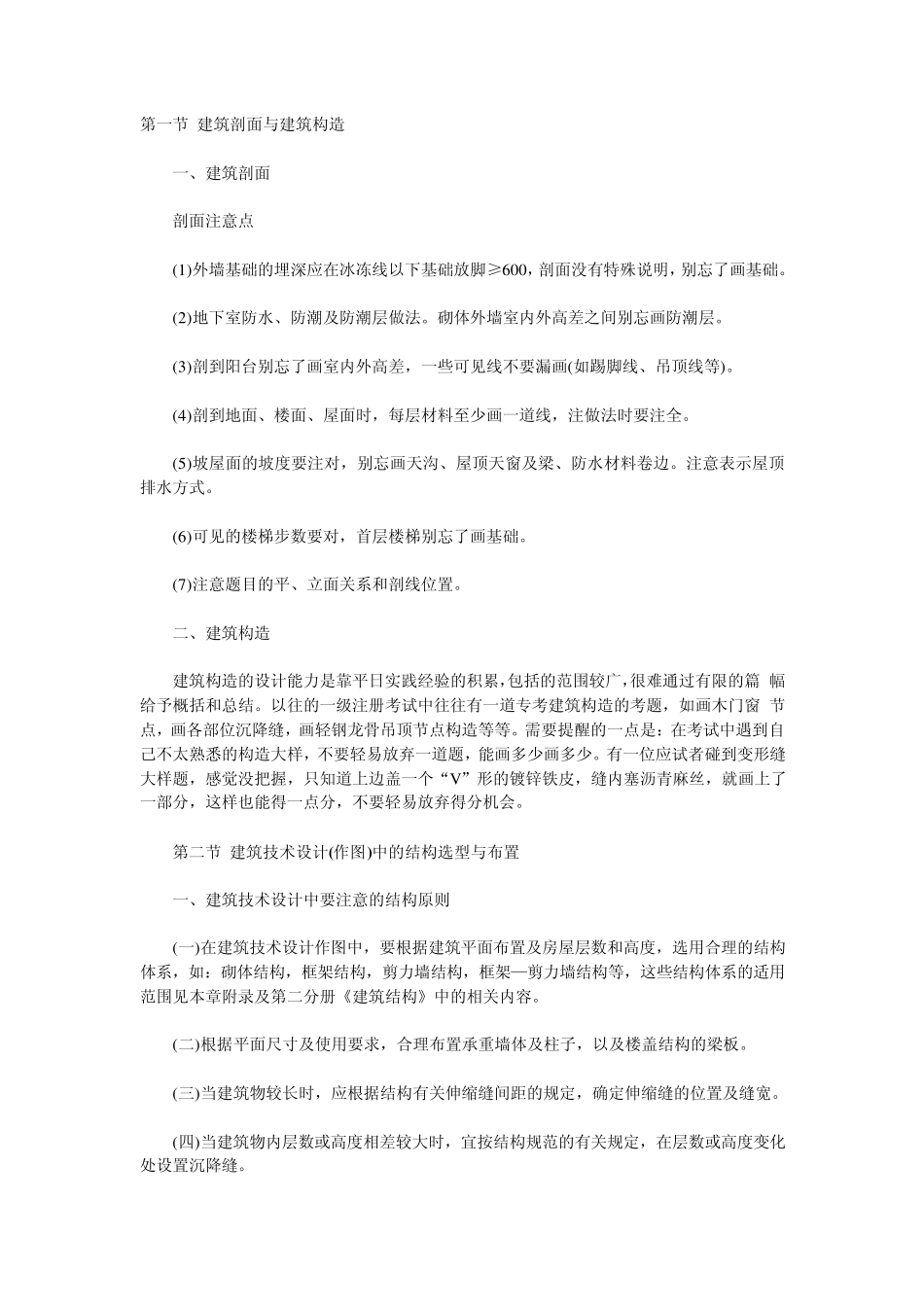

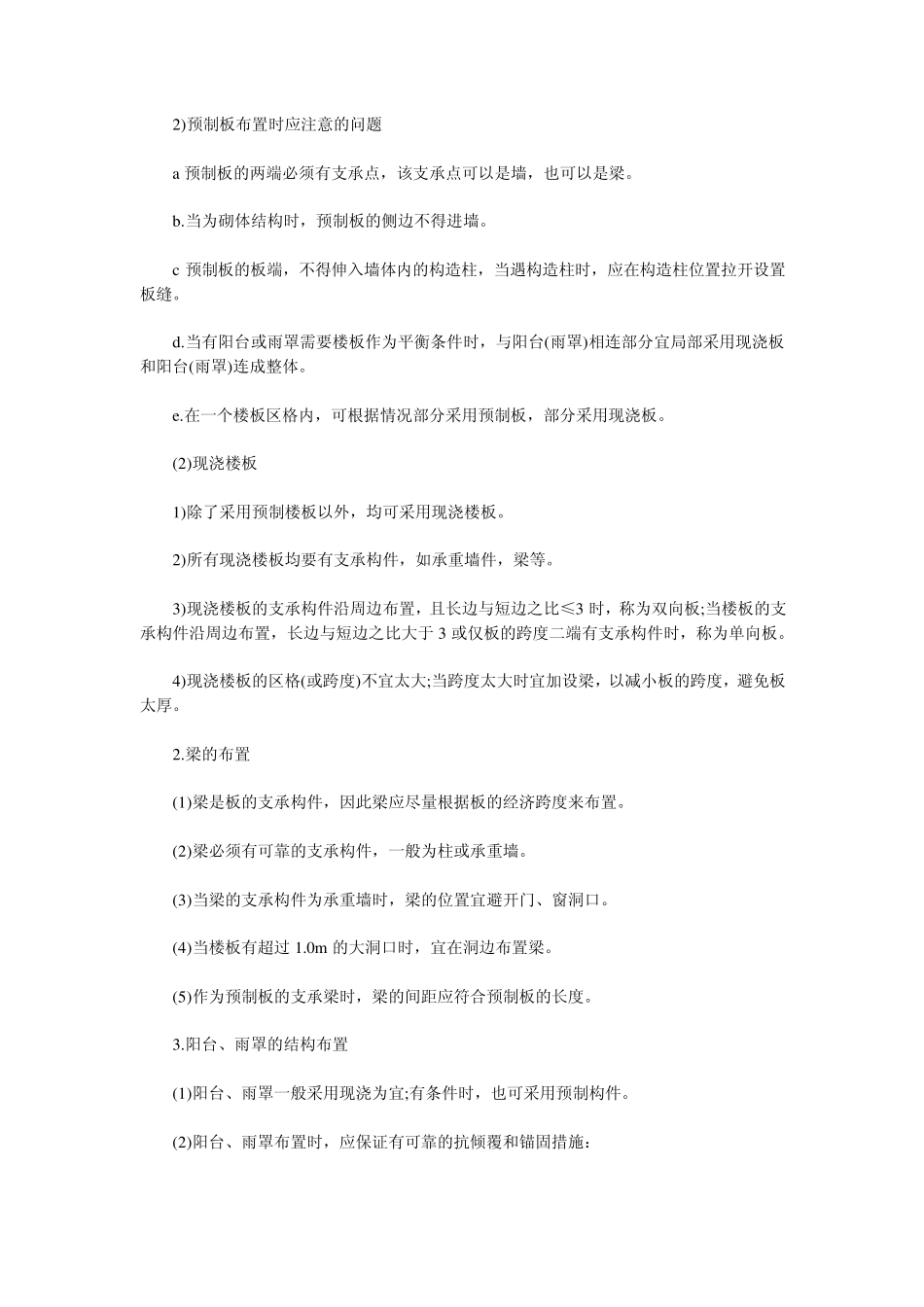

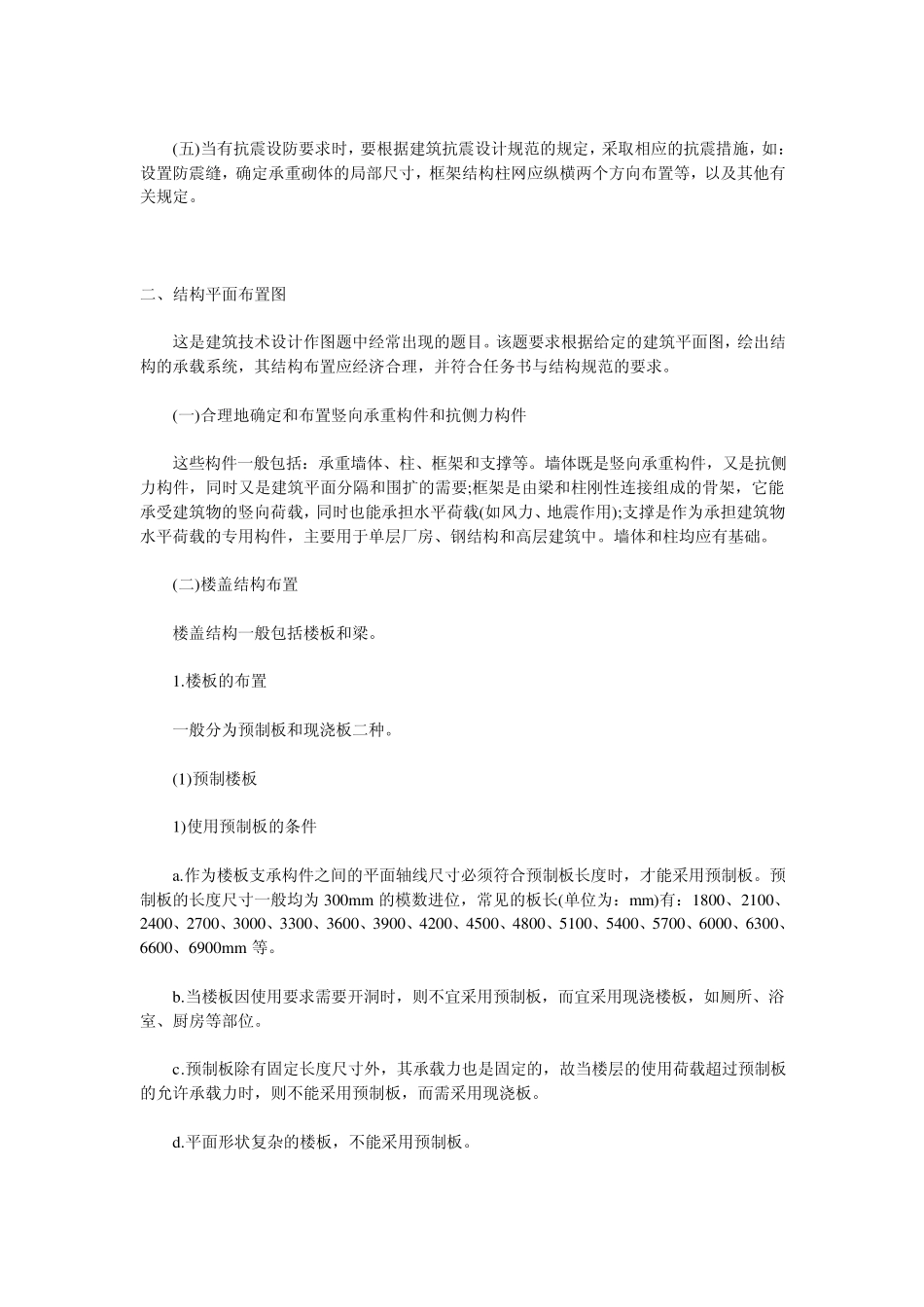

第一节 建筑剖面与建筑构造 一、建筑剖面 剖面注意点 (1)外墙基础的埋深应在冰冻线以下基础放脚≥600，剖面没有特殊说明，别忘了画基础。 (2)地下室防水、防潮及防潮层做法。砌体外墙室内外高差之间别忘画防潮层。 (3)剖到阳台别忘了画室内外高差，一些可见线不要漏画(如踢脚线、吊顶线等)。 (4)剖到地面、楼面、屋面时，每层材料至少画一道线，注做法时要注全。 (5)坡屋面的坡度要注对，别忘画天沟、屋顶天窗及梁、防水材料卷边。注意表示屋顶排水方式。 (6)可见的楼梯步数要对，首层楼梯别忘了画基础。 (7)注意题目的平、立面关系和剖线位置。 二、建筑构造 建筑构造的设计能力是靠平日实践经验的积累，包括的范围较广，很难通过有限的篇 幅给予概括和总结。以往的一级注册考试中往往有一道专考建筑构造的考题，如画木门窗 节点，画各部位沉降缝，画轻钢龙骨吊顶节点构造等等。需要提醒的一点是：在考试中遇到自己不太熟悉的构造大样，不要轻易放弃一道题，能画多少画多少。有一位应试者碰到变形缝大样题，感觉没把握，只知道上边盖一个“V”形的镀锌铁皮，缝内塞沥青麻丝，就画上了一部分，这样也能得一点分，不要轻易放弃得分机会。 第二节 建筑技术设计(作图)中的结构选型与布置 一、建筑技术设计中要注意的结构原则 (一)在建筑技术设计作图中，要根据建筑平面布置及房屋层数和高度，选用合理的结构体系，如：砌体结构，框架结构，剪力墙结构，框架—剪力墙结构等，这些结构体系的适用范围见本章附录及第二分册《建筑结构》中的相关内容。 (二)根据平面尺寸及使用要求，合理布置承重墙体及柱子，以及楼盖结构的梁板。 (三)当建筑物较长时，应根据结构有关伸缩缝间距的规定，确定伸缩缝的位置及缝宽。 (四)当建筑物内层数或高度相差较大时，宜按结构规范的有关规定，在层数或高度变化处设置沉降缝。 (五)当有抗震设防要求时，要根据建筑抗震设计规范的规定，采取相应的抗震措施，如：设置防震缝，确定承重砌体的局部尺寸，框架结构柱网应纵横两个方向布置等，以及其他有关规定。 二、结构平面布置图 这是建筑技术设计作图题中经常出现的题目。该题要求根据给定的建筑平面图，绘出结构的承载系统，其结构布置应经济合理，并符合任务书与结构规范的要求。 (一)合理地确定和布置竖向承重构件和抗侧力构件 这些构件一般包括：承重墙体、柱、框架和支撑等。墙体既是竖向承重构件，又是抗侧力构件，同时又是建筑平面分隔和...
