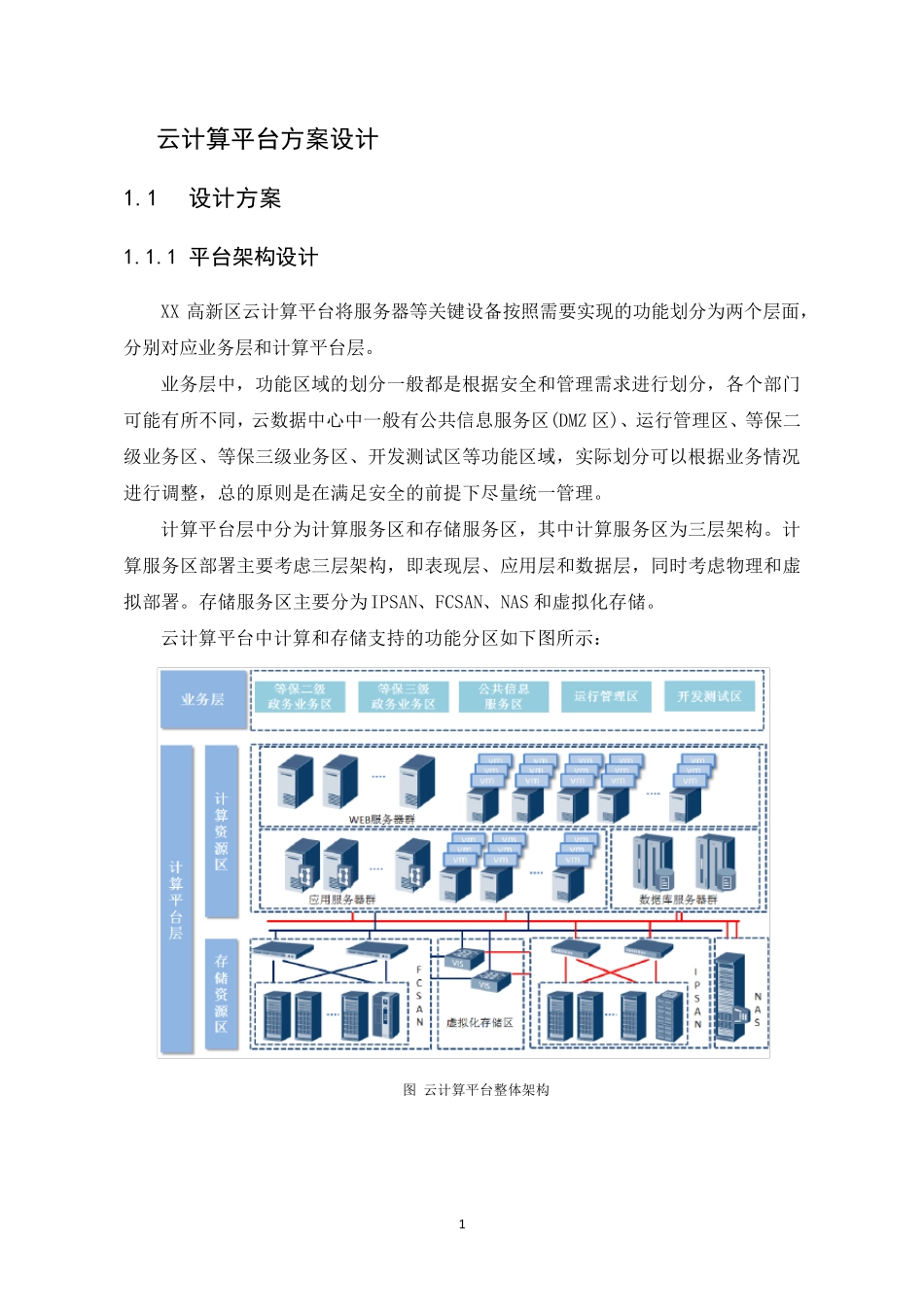

1 云计算平台方案设计 1.1 设计方案 1.1.1 平台架构设计 XX 高新区云计算平台将服务器等关键设备按照需要实现的功能划分为两个层面，分别对应业务层和计算平台层。 业务层中，功能区域的划分一般都是根据安全和管理需求进行划分，各个部门可能有所不同，云数据中心中一般有公共信息服务区(DMZ 区)、运行管理区、等保二级业务区、等保三级业务区、开发测试区等功能区域，实际划分可以根据业务情况进行调整，总的原则是在满足安全的前提下尽量统一管理。 计算平台层中分为计算服务区和存储服务区，其中计算服务区为三层架构。计算服务区部署主要考虑三层架构，即表现层、应用层和数据层，同时考虑物理和虚拟部署。存储服务区主要分为IPSAN、FCSAN、NAS 和虚拟化存储。 云计算平台中计算和存储支持的功能分区如下图所示： 图 云计算平台整体架构 2 服务器存储网络基础硬件设施虚拟化/资源池化服务器虚拟化存储虚拟化网络虚拟化资源调度弹性计算 负载均衡 动态迁移按需供给IaaSCA认证访问控制 工作流引擎 BI决策支持SaaS信息管理 业务支撑 安全保障企业门户……PaaS信息安全体系运营管理体系图 平台分层架构 基础架构即服务：包括硬件基础实施层、虚拟化&资源池化层、资源调度与管理自动化层。 硬件基础实施层：包括主机、存储、网络及其他硬件在内的硬件设备，他们是实现云服务的最基础资源。 虚拟化&资源池化层：通过虚拟化技术进行整合，形成一个对外提供资源的池化管理（包括内存池、服务器池、存储池等），同时通过云管理平台，对外提供运行环境等基础服务。 资源调度层：在对资源（物理资源和虚拟资源）进行有效监控管理的基础上，通过对服务模型的抽取，提供弹性计算、负载均衡、动态迁移、按需供给和自动化部署等功能，是提供云服务的关键所在。 平台即服务：主要在 IaaS 基础上提供统一的平台化系统软件支撑服务，包括统一身份认证服务、访问控制服务、工作量引擎服务、通用报表、决策支持等。这一层不同于传统方式的平台服务，这些平台服务也要满足云架构的部署方式，通过虚3 拟化、集群和负载均衡等技术提供云状态服务，可以根据需要随时定制功能及相应的扩展。 软件即服务：对外提供终端服务，可以分为基础服务和专业服务。基础服务提供统一门户、公共认证、统一通讯等，专业服务主要指各种业务应用。通过应用部署模式底层的稍微变化，都可以在云计算架构下实现灵活的扩展和管理。 按需服务是 SaaS 应...
