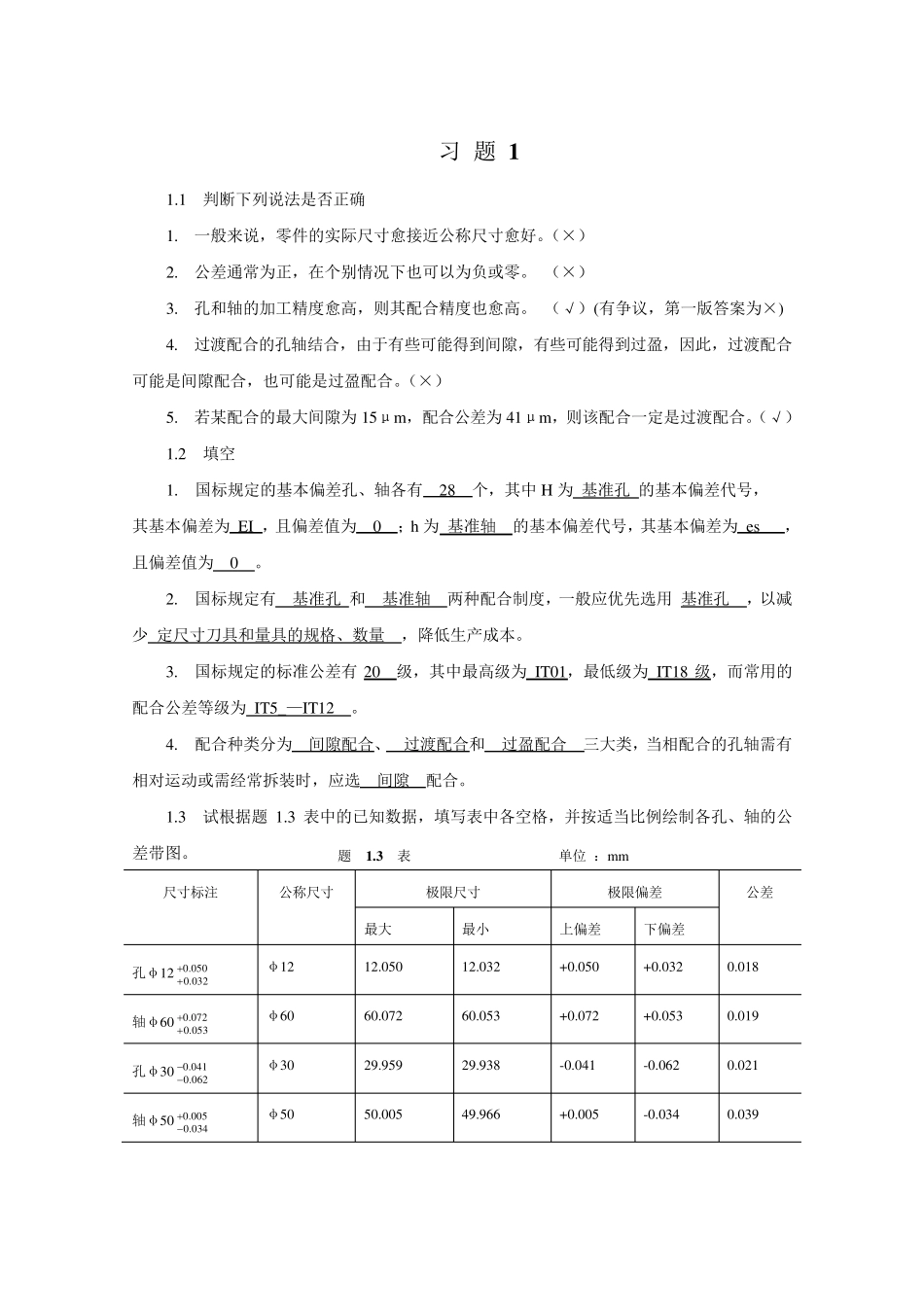

习 题 1 1.1 判断下列说法是否正确 1. 一般来说，零件的实际尺寸愈接近公称尺寸愈好。（×） 2. 公差通常为正，在个别情况下也可以为负或零。 （×） 3. 孔和轴的加工精度愈高，则其配合精度也愈高。 （√）(有争议，第一版答案为×) 4. 过渡配合的孔轴结合，由于有些可能得到间隙，有些可能得到过盈，因此，过渡配合 可能是间隙配合，也可能是过盈配合。（×） 5. 若某配合的最大间隙为 15μm，配合公差为 41μm，则该配合一定是过渡配合。（√） 1.2 填空 1. 国标规定的基本偏差孔、轴各有 28 个，其中 H 为 基准孔 的基本偏差代号， 其基本偏差为 EI ，且偏差值为 0 ；h 为 基准轴 的基本偏差代号，其基本偏差为 es ，且偏差值为 0 。 2. 国标规定有 基准孔 和 基准轴 两种配合制度，一般应优先选用 基准孔 ，以减少 定尺寸刀具和量具的规格、数量 ，降低生产成本。 3. 国标规定的标准公差有 20 级，其中最高级为 IT01，最低级为 IT18 级，而常用的配合公差等级为 IT5_—IT12 。 4. 配合种类分为 间隙配合、 过渡配合和 过盈配合 三大类，当相配合的孔轴需有相对运动或需经常拆装时，应选 间隙 配合。 1.3 试根据题1.3 表中的已知数据，填写表中各空格，并按适当比例绘制各孔、轴的公差带图。 题 1 .3 表 单位 ：mm 尺寸标注 公称尺寸 极限尺寸 极限偏差 公差 最大 最小 上偏差 下偏差 孔φ12050.0032.0 φ12 12.050 12.032 +0.050 +0.032 0.018 轴φ60072.0053.0 φ60 60.072 60.053 +0.072 +0.053 0.019 孔φ30041.0062.0 φ30 29.959 29.938 -0.041 -0.062 0.021 轴φ50005.0034.0 φ50 50.005 49.966 +0.005 -0.034 0.039 1.4 根据题1.4 表中的已知数据，填写表中各空格，并按适当比例绘制各对配合的尺寸公差带图和配合公差带图。 题 1 .4 表 单位：mm 基本尺寸 孔 轴 Xmax 或Ymin Xmin 或Ymax Xav 或 Yav Tf 配合种类 ES EI Th es Ei TS φ50 +0.039 0 0.039 -0.025 -0.064 0．039 +0.103 +0.025 +0.064 0.078 间隙 φ25 -0.027 -0.048 0.021 0 -0.013 0.013 -0.014 －0.048 －0.031 0.034 过盈 φ80 +0.005 -0.041 0.046 0 -0.03 0.03 +0.035 -0.041 －0.003 0.076 过渡 查表确定下列公差带的极限偏差 ⑴φ25f7（020.0041.0）...
