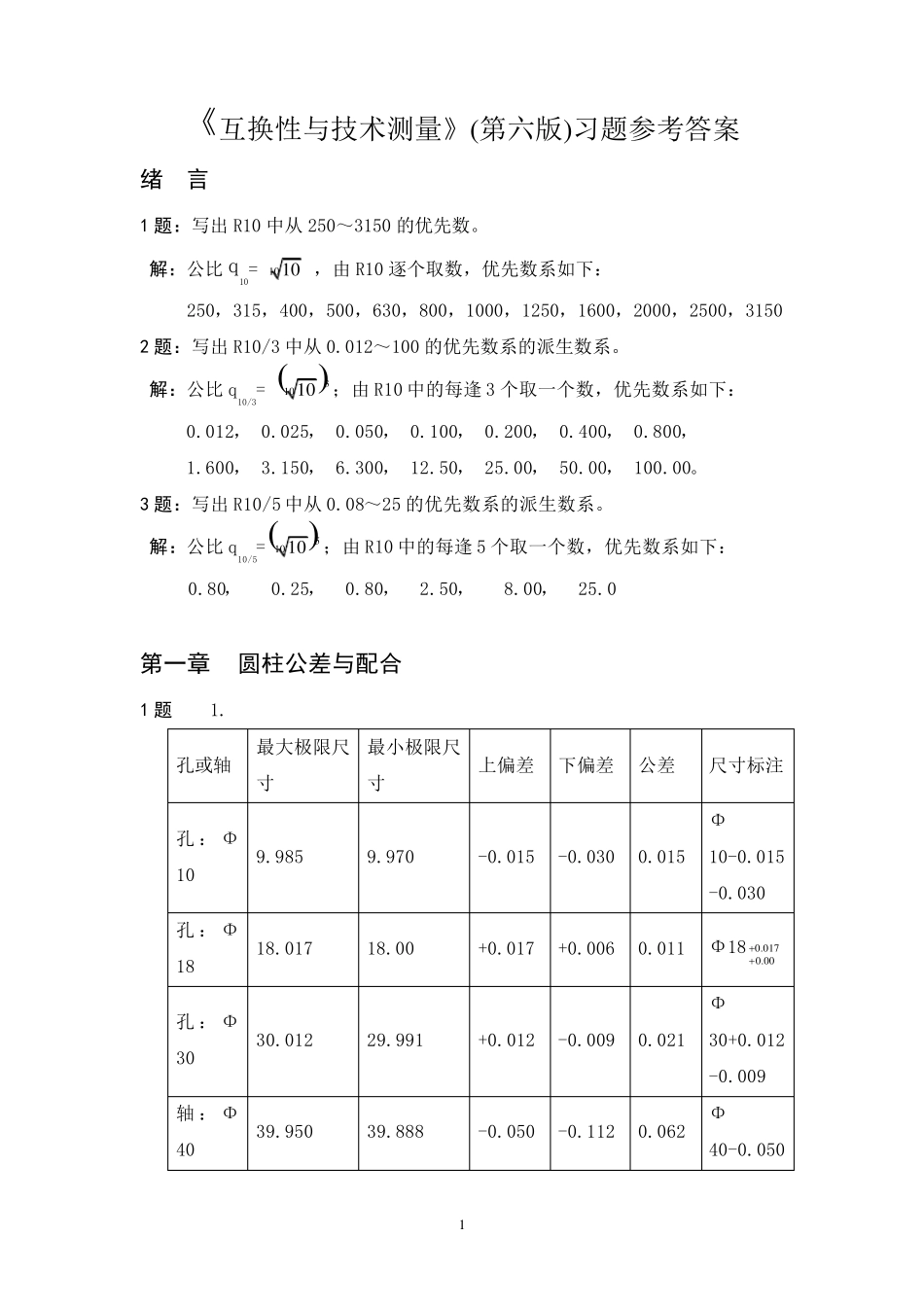

1 《互换性与技术测量》(第六版)习题参考答案 绪 言 1 题:写出R10 中从250~3150 的优先数。 解:公比q10= 1 0 1 0 ,由R10 逐个取数,优先数系如下: 250,315,400,500,630,800,1000,1250,1600,2000,2500,3150 2 题:写出R10/3 中从0.012~100 的优先数系的派生数系。 解:公比q10/3= 31 0 1 0;由R10 中的每逢3 个取一个数,优先数系如下: 0.012, 0.025, 0.050, 0.100, 0.200, 0.400, 0.800, 1.600, 3.150, 6.300, 12.50, 25.00, 50.00, 100.00。 3 题:写出R10/5 中从0.08~25 的优先数系的派生数系。 解:公比q10/5=51 0 1 0;由R10 中的每逢5 个取一个数,优先数系如下: 0.80, 0.25, 0.80, 2.50, 8.00, 25.0 第一章 圆柱公差与配合 1 题 1. 孔或轴 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差 尺寸标注 孔:Φ10 9.985 9.970 -0.015 -0.030 0.015 Φ10-0.015 -0.030 孔:Φ18 18.017 18.00 +0.017 +0.006 0.011 Φ180 1 7.00 0.0 孔:Φ30 30.012 29.991 +0.012 -0.009 0.021 Φ30+0.012 -0.009 轴:Φ40 39.950 39.888 -0.050 -0.112 0.062 Φ40-0.050 2 -0.060 轴:Φ60 60.041 60.011 0.041 +0.011 0.030 Φ60+0.041 +0.011 轴:Φ85 85.00 84.978 0 -0.022 0.022 Φ85-0 -0.022 2 题 (1)为间隙配合,孔与轴配合的公差带代号为:φ2088dH (3)为过盈配合,孔与轴配合的公差带代号为:φ5567rH 3 题 (1)为基孔制的间隙配合 (2)为基轴制的过渡配合 φ20 + 0 - H8 d8 +0.033 -0.065 -0.098 最大间隙:Xmax=+0.131 ㎜ 最小间隙:Xmin=+0.065 ㎜ 配合公差为:fT =0.066 ㎜ r 6 φ55 + 0 - H7 +0.030 +0.060+0.041 最大过盈:Ymax=-0.060 ㎜ 最小过盈:Ymin=-0.011 ㎜ 配合公差为:fT =0.049 ㎜ φ50 + 0 - H8 f7 +0.039 -0.025 -0.050 孔、轴公差:hT =0.039 ㎜,sT =0.025 ㎜; 配合的极限:Xmax=+0.089 ㎜,Xmin=+0.025 ㎜ 配合的公差:fT =0.064 ㎜ φ30 + 0 - +0.006 -0.015 -0.013 K7 h 6 孔、轴公差:hT =0.021 ㎜, sT =0.013 ㎜; 配合的极限:Xmax=+0.019 ㎜,Ymax=-0.015 ㎜ 配合的公差:fT =0.034 ㎜ 3 (5)为基孔制的过盈配合 4 题 (1)φ600.1740.10000...
