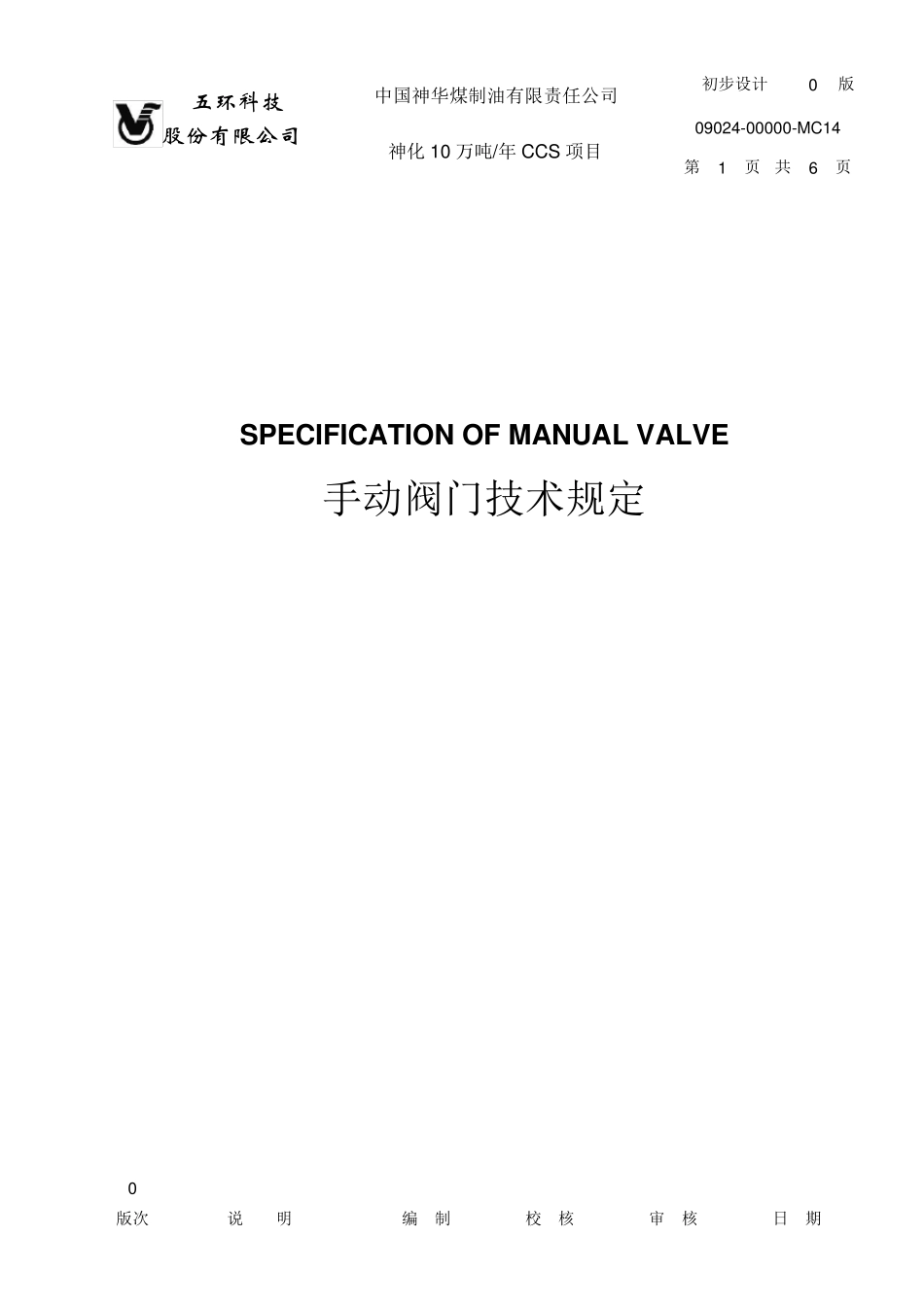

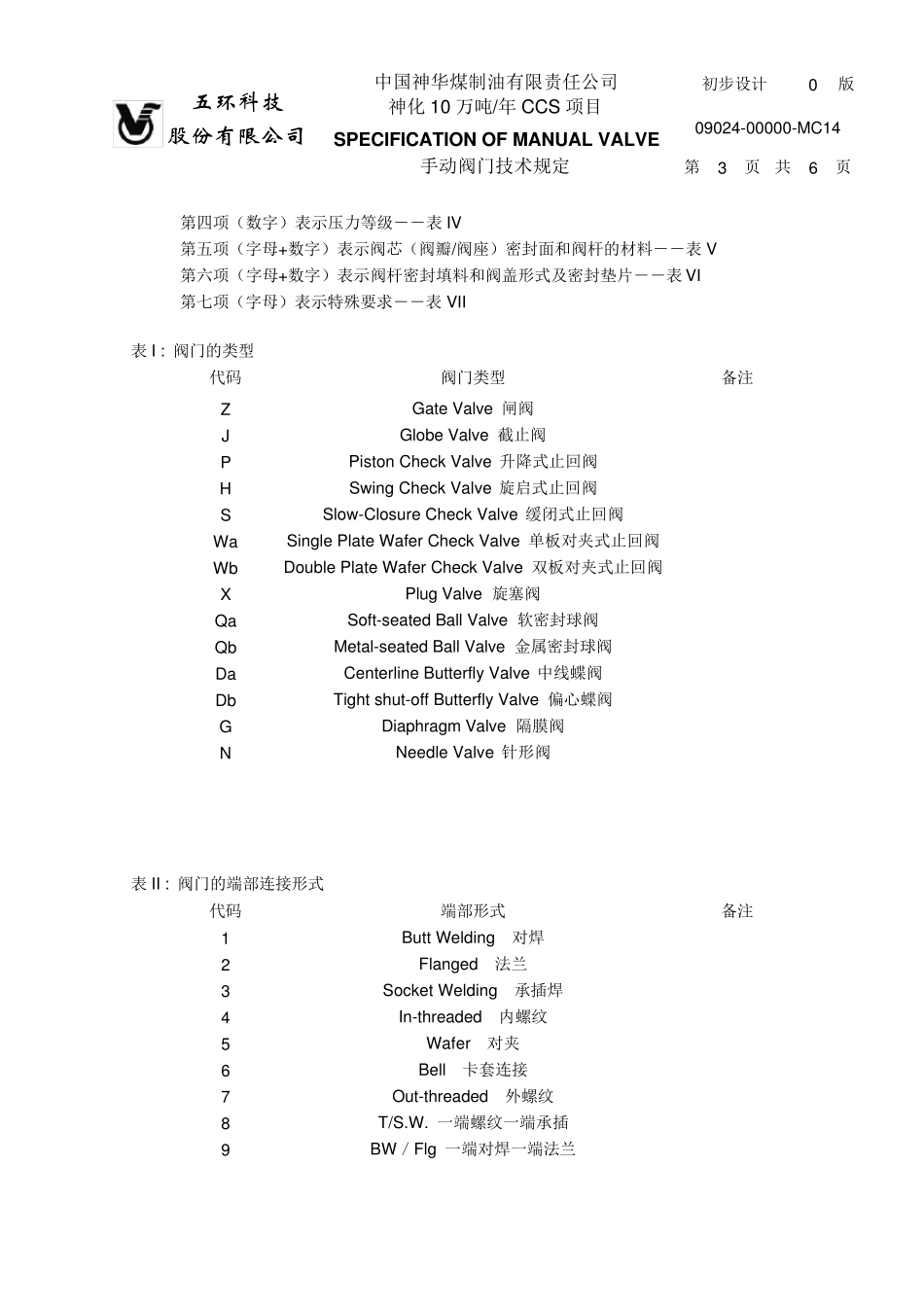

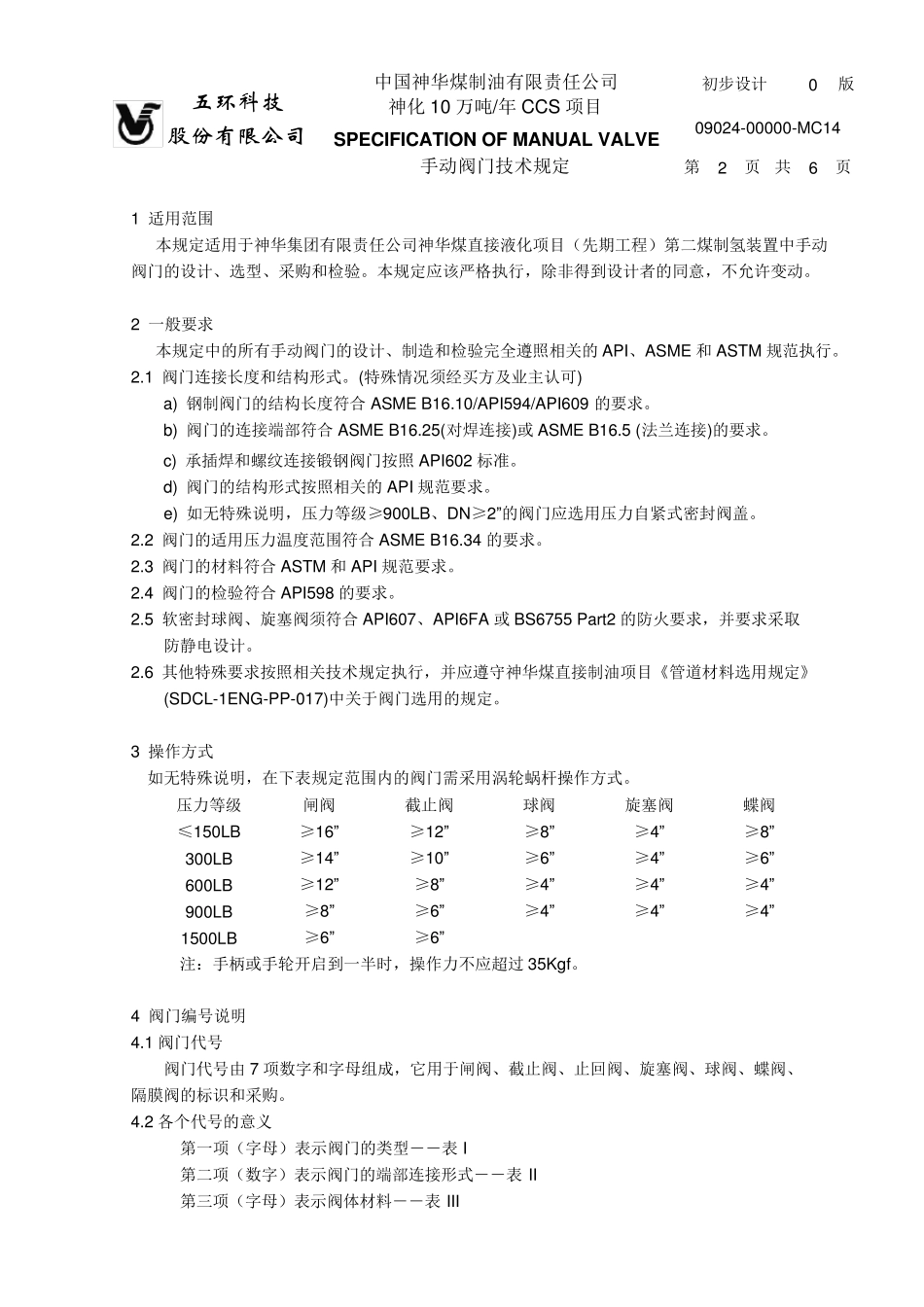

五 环 科 技 股 份 有 限 公 司 中国神华煤制油有限责任公司 初步设计 0 版 09024-00000-MC14 神化10 万吨/年 CCS项目 第 1 页 共 6 页 SPECIFICATION OF MANUAL VALVE 手动阀门技术规定 0 版次 说 明 编 制 校 核 审 核 日 期 五 环 科 技 股 份 有 限 公 司 中国神华煤制油有限责任公司 神化 10 万吨/年 CCS 项目 初步设计 0 版 09024-00000-MC14 SPECIFICATION OF MANUAL VALVE 手动阀门技术规定 第 2 页 共 6 页 1 适用范围 本规定适用于神华集团有限责任公司神华煤直接液化项目（先期工程）第二煤制氢装置中手动 阀门的设计、选型、采购和检验。本规定应该严格执行，除非得到设计者的同意，不允许变动。 2 一般要求 本规定中的所有手动阀门的设计、制造和检验完全遵照相关的 API、ASME 和 ASTM 规范执行。 2.1 阀门连接长度和结构形式。(特殊情况须经买方及业主认可) a) 钢制阀门的结构长度符合 ASME B16.10/API594/API609 的要求。 b) 阀门的连接端部符合 ASME B16.25(对焊连接)或 ASME B16.5 (法兰连接)的要求。 c) 承插焊和螺纹连接锻钢阀门按照 API602 标准。 d) 阀门的结构形式按照相关的 API 规范要求。 e) 如无特殊说明，压力等级≥900LB、DN≥2”的阀门应选用压力自紧式密封阀盖。 2.2 阀门的适用压力温度范围符合 ASME B16.34 的要求。 2.3 阀门的材料符合 ASTM 和 API 规范要求。 2.4 阀门的检验符合 API598 的要求。 2.5 软密封球阀、旋塞阀须符合 API607、API6FA 或 BS6755 Part2 的防火要求，并要求采取 防静电设计。 2.6 其他特殊要求按照相关技术规定执行，并应遵守神华煤直接制油项目《管道材料选用规定》 (SDCL-1ENG-PP-017)中关于阀门选用的规定。 3 操作方式 如无特殊说明，在下表规定范围内的阀门需采用涡轮蜗杆操作方式。 压力等级 闸阀 截止阀 球阀 旋塞阀 蝶阀 ≤150LB ≥16” ≥12” ≥8” ≥4” ≥8” 300LB ≥14” ≥10” ≥6” ≥4” ≥6” 600LB ≥12” ≥8” ≥4” ≥4” ≥4” 900LB ≥8” ≥6” ≥4” ≥4” ≥4” 1500LB ≥6” ≥6” 注：手柄或手轮开启到一半时，操作力不应超过35Kgf。 4 阀门编号说明 4.1 阀门代号 阀门代号由7 项数字和字母组成，它用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、 隔膜阀的标识和...
