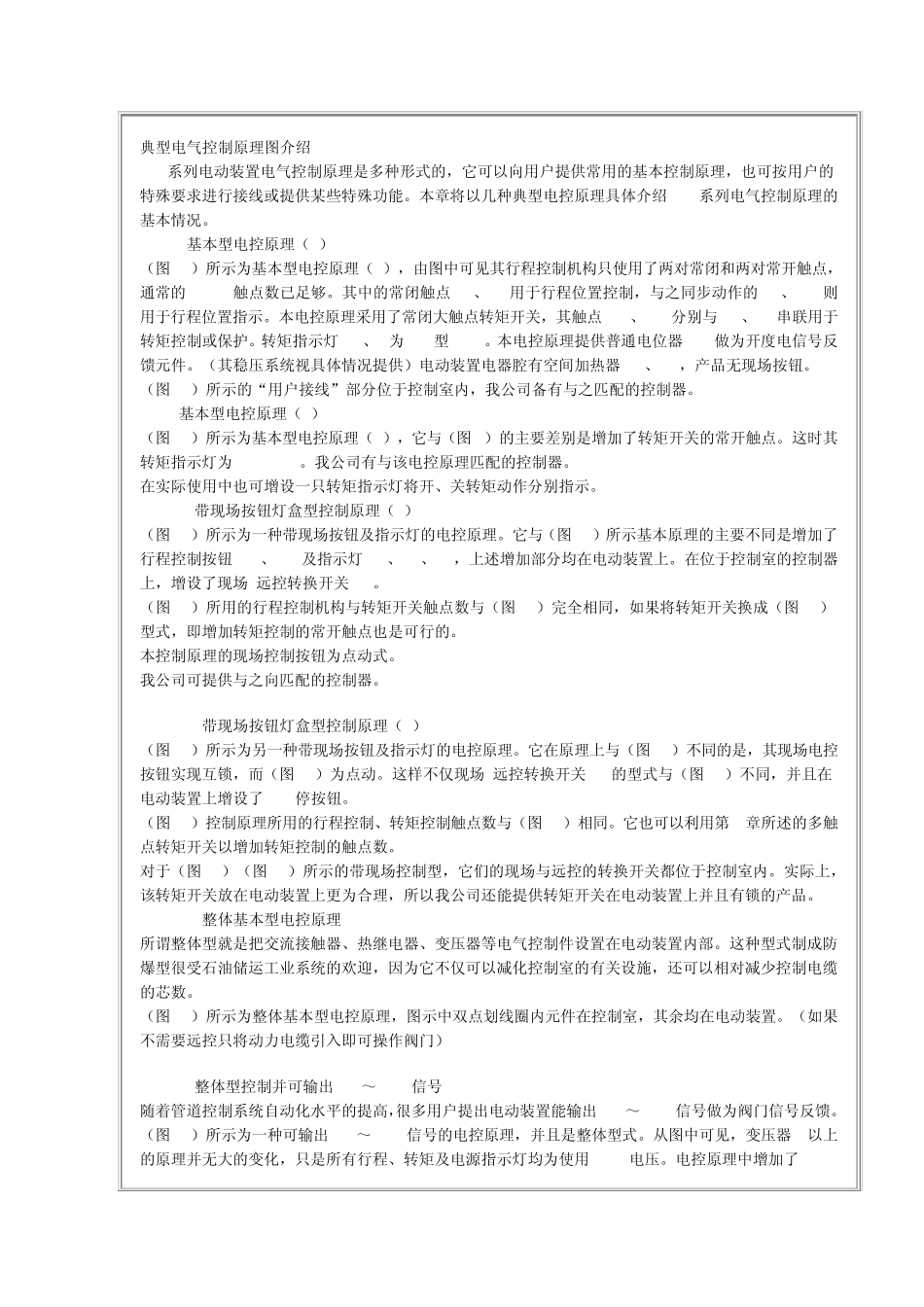

典型电气控制原理图介绍 SMC系列电动装置电气控制原理是多种形式的，它可以向用户提供常用的基本控制原理，也可按用户的特殊要求进行接线或提供某些特殊功能。本章将以几种典型电控原理具体介绍 SMC系列电气控制原理的基本情况。 9.1 基本型电控原理（1） （图 42）所示为基本型电控原理（1），由图中可见其行程控制机构只使用了两对常闭和两对常开触点，通常的 4R-2C触点数已足够。其中的常闭触点 SL4、SL8用于行程位置控制，与之同步动作的 SL2、SL6 则用于行程位置指示。本电控原理采用了常闭大触点转矩开关，其触点 SL0、SLC分别与 SL4、SL8串联用于转矩控制或保护。转矩指示灯 H1 、H2为 XD0型 220V。本电控原理提供普通电位器 RP1 做为开度电信号反馈元件。（其稳压系统视具体情况提供）电动装置电器腔有空间加热器 RP1、RP2，产品无现场按钮。 （图 42）所示的“用户接线”部分位于控制室内，我公司备有与之匹配的控制器。 9.2 基本型电控原理（2） （图 43）所示为基本型电控原理（2），它与（图 1）的主要差别是增加了转矩开关的常开触点。这时其转矩指示灯为 XDX-6.3V。我公司有与该电控原理匹配的控制器。 在实际使用中也可增设一只转矩指示灯将开、关转矩动作分别指示。 9.3 带现场按钮灯盒型控制原理（1） （图 44）所示为一种带现场按钮及指示灯的电控原理。它与（图 42）所示基本原理的主要不同是增加了行程控制按钮SBO、SBC及指示灯 HW2、HR2、HG2，上述增加部分均在电动装置上。在位于控制室的控制器上，增设了现场/远控转换开关 QC2。 （图 44）所用的行程控制机构与转矩开关触点数与（图 42）完全相同，如果将转矩开关换成（图 43）型式，即增加转矩控制的常开触点也是可行的。 本控制原理的现场控制按钮为点动式。 我公司可提供与之向匹配的控制器。 9.4 带现场按钮灯盒型控制原理（2） （图 45）所示为另一种带现场按钮及指示灯的电控原理。它在原理上与（图 44）不同的是，其现场电控按钮实现互锁，而（图 44）为点动。这样不仅现场/远控转换开关 QC2的型式与（图 44）不同，并且在电动装置上增设了 SBS停按钮。 （图 45）控制原理所用的行程控制、转矩控制触点数与（图 42）相同。它也可以利用第 6章所述的多触点转矩开关以增加转矩控制的触点数。 对于（图 44）（图 45）所示的带现场控制型，它们的现场与远控的转换开关都位于控制室内。实际上，该转矩开关放在...
