典型零件加工工艺(轴类、盘类、箱体类、齿轮类等)VIP免费

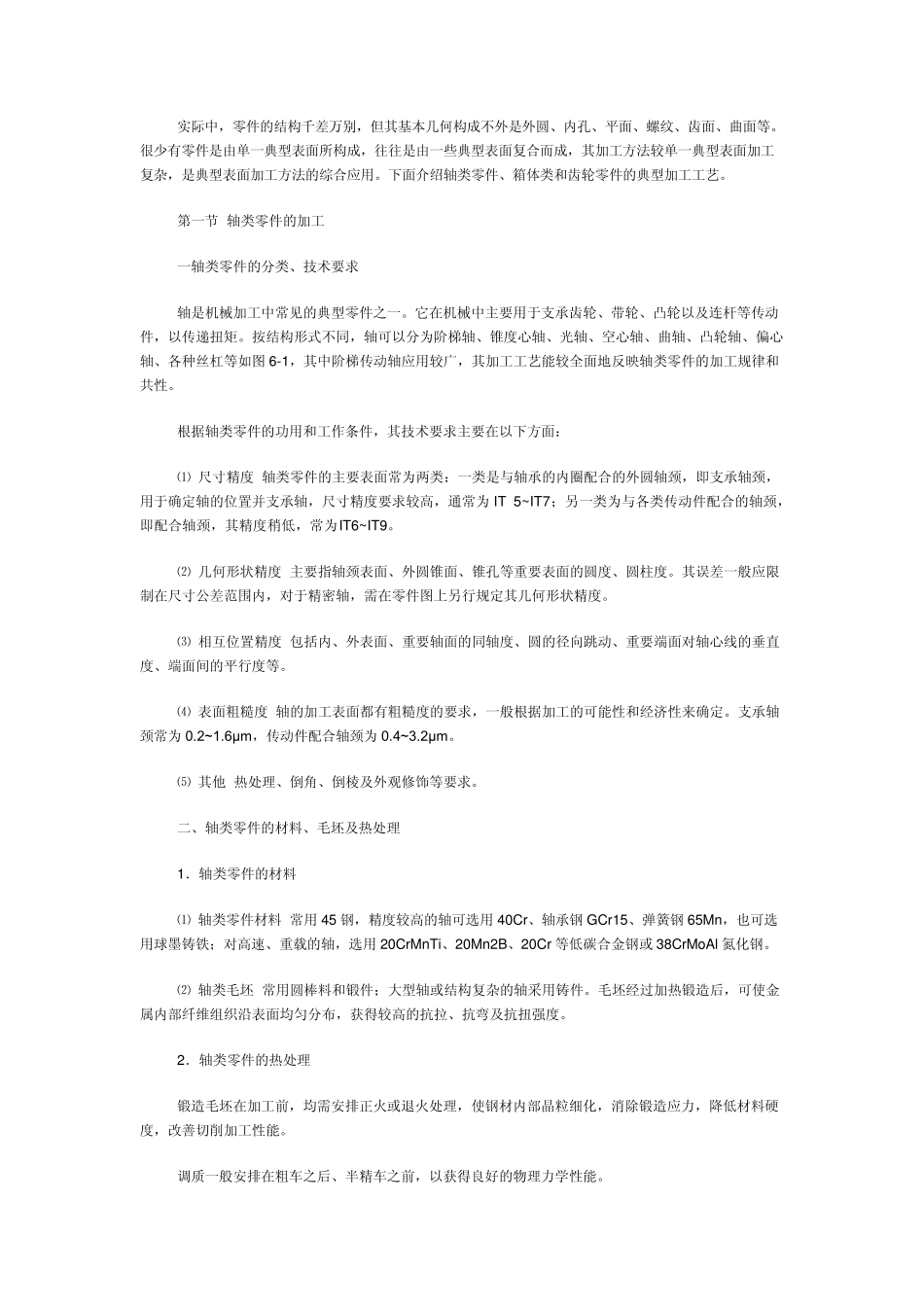

典型零件加工工艺(轴类、盘类、箱体类、齿轮类等)_第1页
1/22

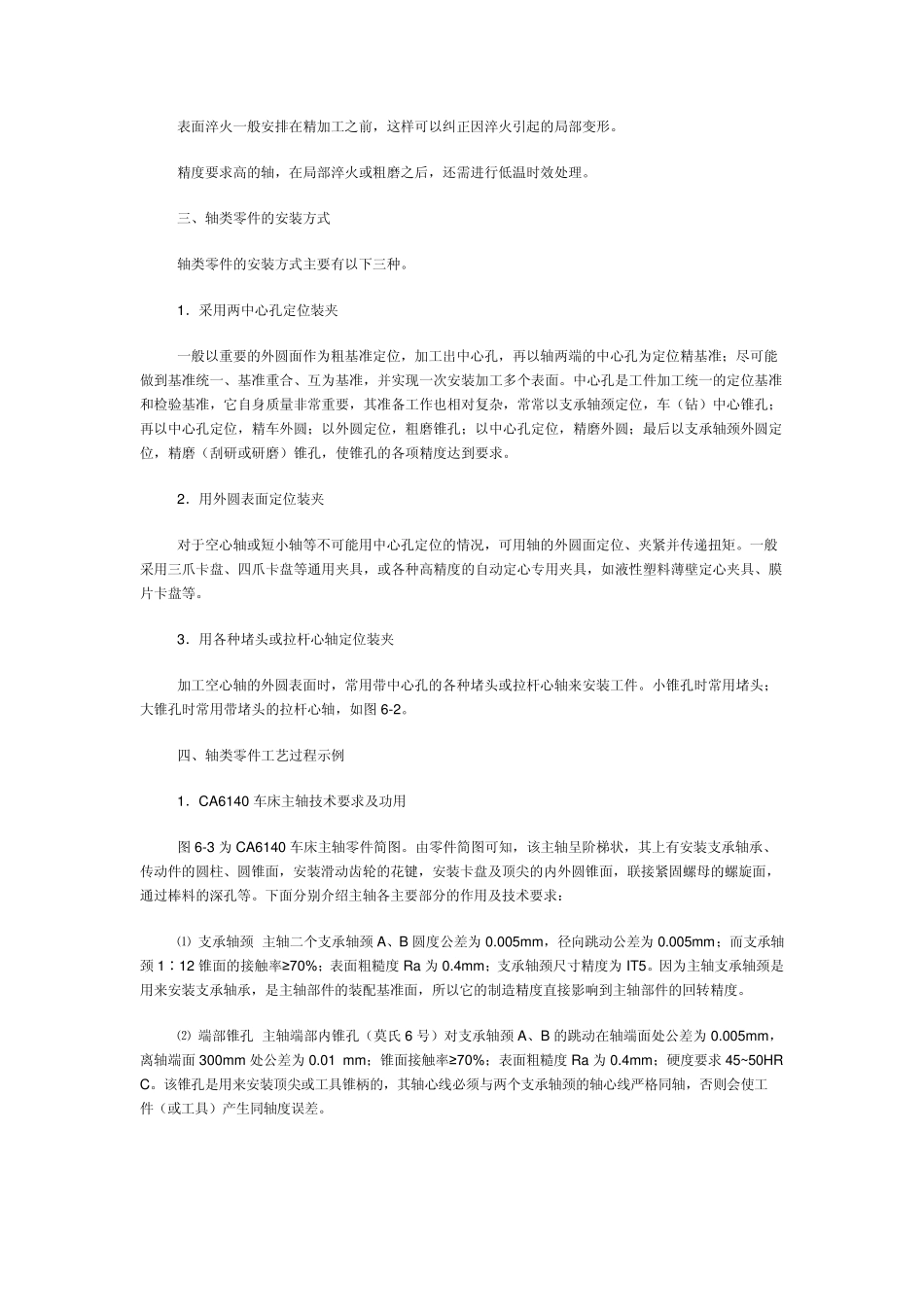

典型零件加工工艺(轴类、盘类、箱体类、齿轮类等)_第2页
2/22

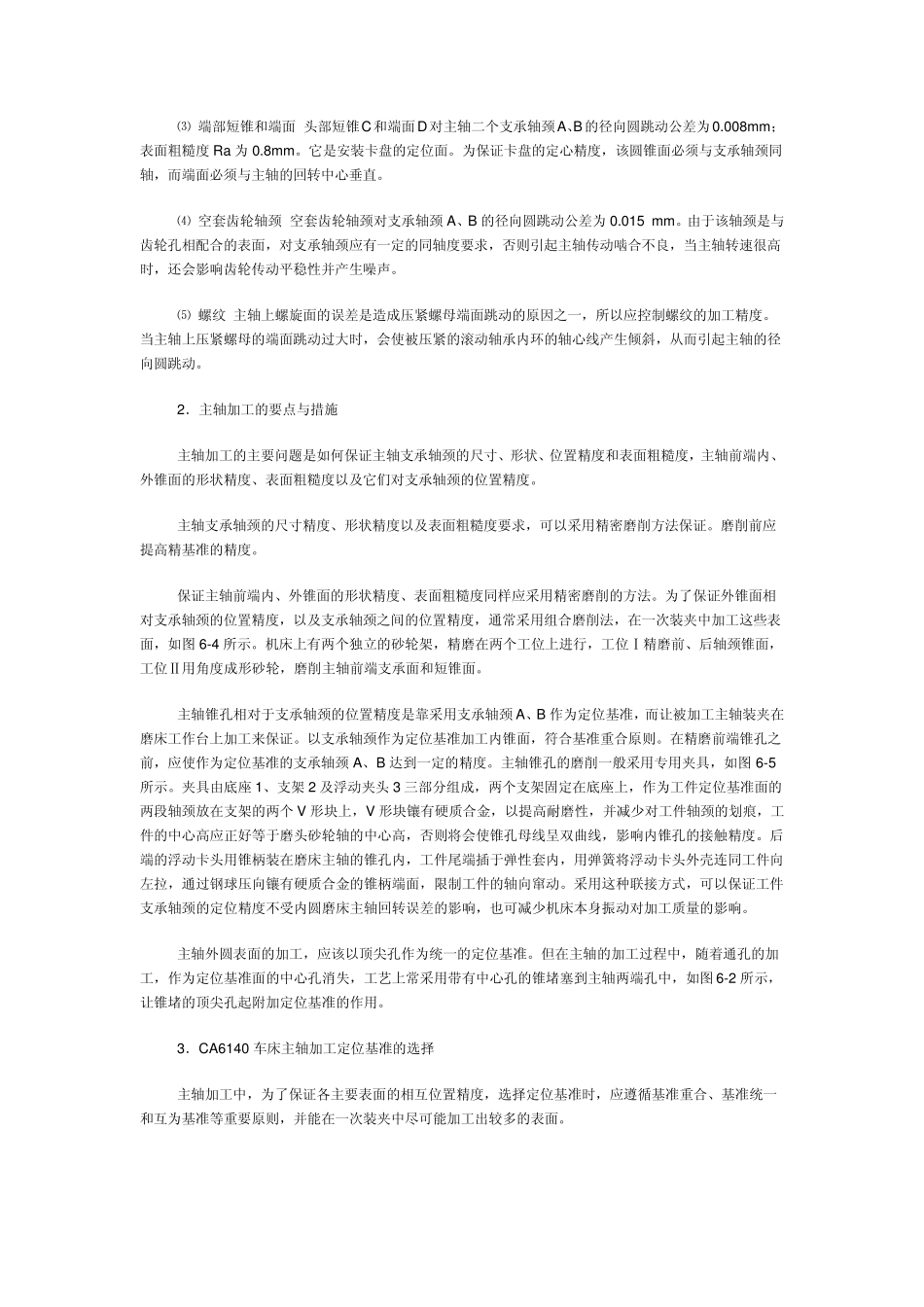

典型零件加工工艺(轴类、盘类、箱体类、齿轮类等)_第3页
3/22
实际中,零件的结构千差万别,但其基本几何构成不外是外圆、内孔、平面、螺纹、齿面、曲面等。很少有零件是由单一典型表面所构成,往往是由一些典型表面复合而成,其加工方法较单一典型表面加工复杂,是典型表面加工方法的综合应用。下面介绍轴类零件、箱体类和齿轮零件的典型加工工艺。 第一节 轴类零件的加工 一轴类零件的分类、技术要求 轴是机械加工中常见的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件,以传递扭矩。按结构形式不同,轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等如图 6-1,其中阶梯传动轴应用较广,其加工工艺能较全面地反映轴类零件的加工规律和共性。 根据轴类零件的功用和工作条件,其技术要求主要在以下方面: ⑴ 尺寸精度 轴类零件的主要表面常为两类:一类是与轴承的内圈配合的外圆轴颈,即支承轴颈,用于确定轴的位置并支承轴,尺寸精度要求较高,通常为 IT 5~ IT7;另一类为与各类传动件配合的轴颈,即配合轴颈,其精度稍低,常为IT6~ IT9。 ⑵ 几何形状精度 主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一般应限制在尺寸公差范围内,对于精密轴,需在零件图上另行规定其几何形状精度。 ⑶ 相互位置精度 包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。 ⑷ 表面粗糙度 轴的加工表面都有粗糙度的要求,一般根据加工的可能性和经济性来确定。支承轴颈常为 0.2~1.6μm,传动件配合轴颈为 0.4~3.2μm。 ⑸ 其他 热处理、倒角、倒棱及外观修饰等要求。 二、轴类零件的材料、毛坯及热处理 1.轴类零件的材料 ⑴ 轴类零件材料 常用 45 钢,精度较高的轴可选用 40Cr、轴承钢 GCr15、弹簧钢 65Mn,也可选用球墨铸铁;对高速、重载的轴,选用 20CrMnTi、20Mn2B、20Cr 等低碳合金钢或 38CrMoAl 氮化钢。 ⑵ 轴类毛坯 常用圆棒料和锻件;大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后,可使金属内部纤维组织沿表面均匀分布,获得较高的抗拉、抗弯及抗扭强度。 2.轴类零件的热处理 锻造毛坯在加工前,均需安排正火或退火处理,使钢材内部晶粒细化,消除锻造应力,降低材料硬度,改善切削加工性能。 调质一般安排在粗车之后、半精车之前,以获得良好的物理力学性能。 表面淬火一般安排在精加工之前,这样可以纠正因淬火引起的局部变形。 ...
