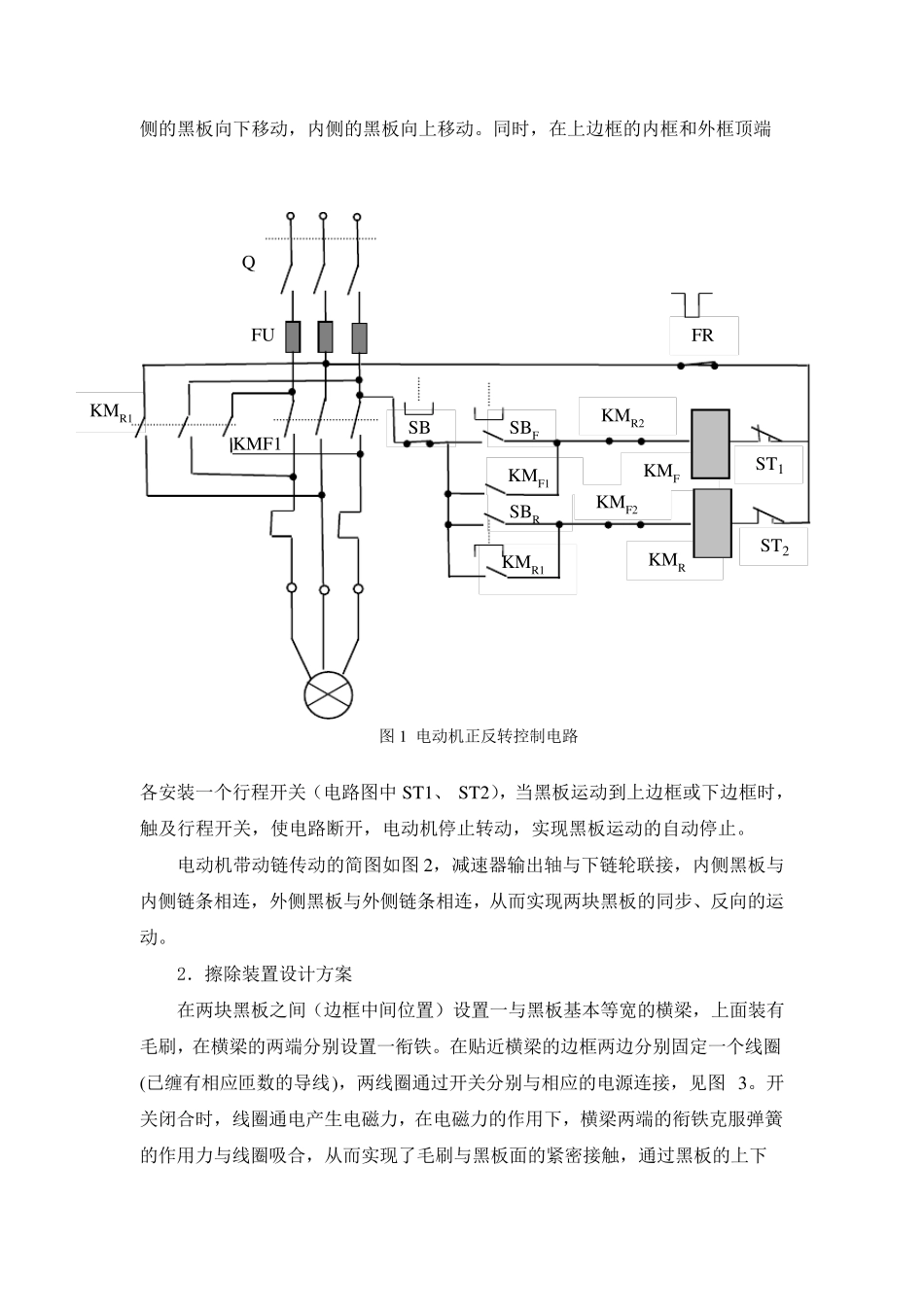

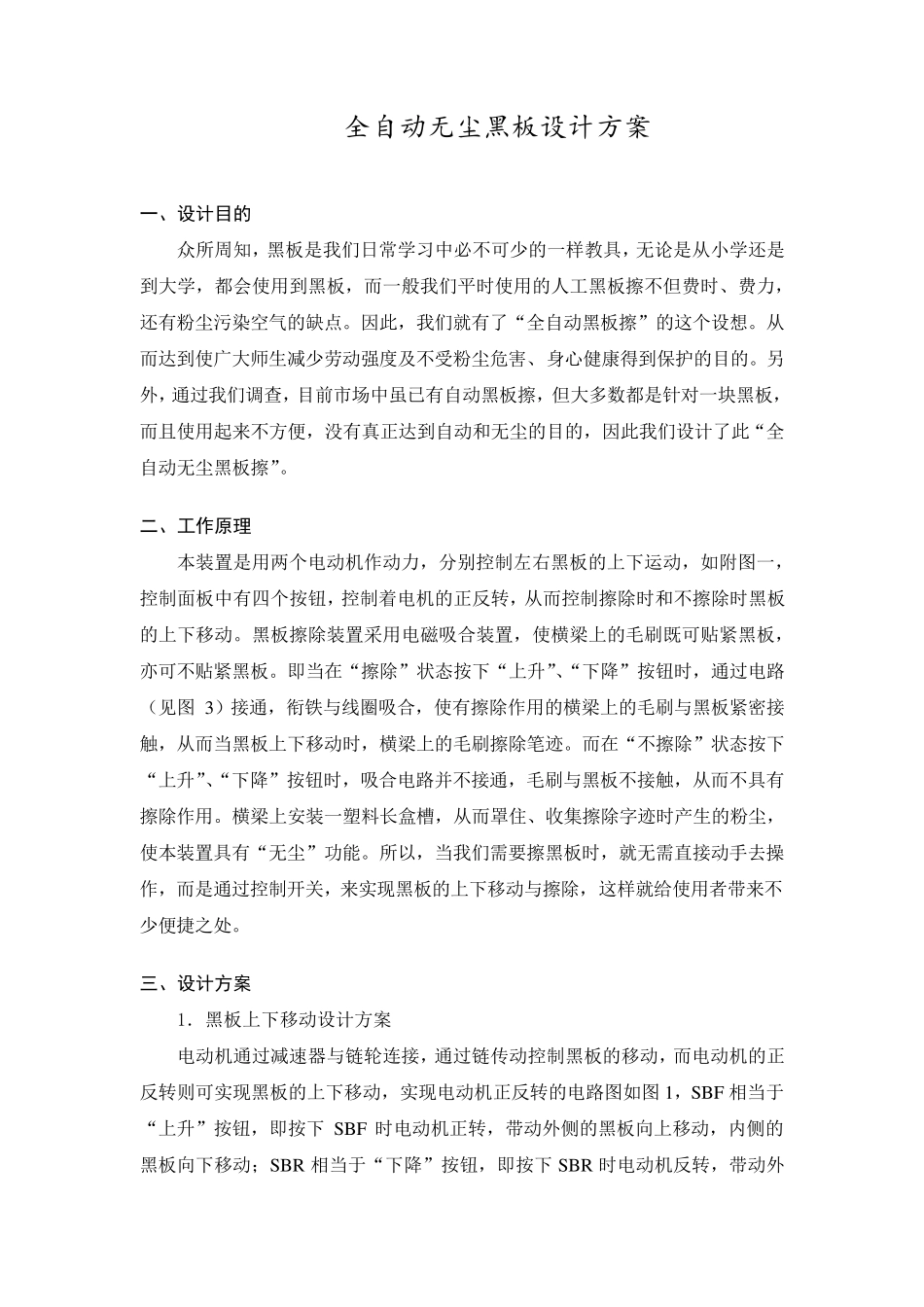

创新设计说明书 （题目自拟） 全自动无尘黑板总体设计 机械工程学院1 1 0 0 0 1 1 1 班 设计者：姓名 学号 指 导 教 师 ： 时 间 ：2 0 1 4 年 6 月 全自动无尘黑板设计方案 一、设计目的 众所周知，黑板是我们日常学习中必不可少的一样教具，无论是从小学还是到大学，都会使用到黑板，而一般我们平时使用的人工黑板擦不但费时、费力，还有粉尘污染空气的缺点。因此，我们就有了“全自动黑板擦”的这个设想。从而达到使广大师生减少劳动强度及不受粉尘危害、身心健康得到保护的目的。另外，通过我们调查，目前市场中虽已有自动黑板擦，但大多数都是针对一块黑板，而且使用起来不方便，没有真正达到自动和无尘的目的，因此我们设计了此“全自动无尘黑板擦”。 二、工作原理 本装置是用两个电动机作动力，分别控制左右黑板的上下运动，如附图一，控制面板中有四个按钮，控制着电机的正反转，从而控制擦除时和不擦除时黑板的上下移动。黑板擦除装置采用电磁吸合装置，使横梁上的毛刷既可贴紧黑板，亦可不贴紧黑板。即当在“擦除”状态按下“上升”、“下降”按钮时，通过电路（见图 3）接通，衔铁与线圈吸合，使有擦除作用的横梁上的毛刷与黑板紧密接触，从而当黑板上下移动时，横梁上的毛刷擦除笔迹。而在“不擦除”状态按下“上升”、“下降”按钮时，吸合电路并不接通，毛刷与黑板不接触，从而不具有擦除作用。横梁上安装一塑料长盒槽，从而罩住、收集擦除字迹时产生的粉尘，使本装置具有“无尘”功能。所以，当我们需要擦黑板时，就无需直接动手去操作，而是通过控制开关，来实现黑板的上下移动与擦除，这样就给使用者带来不少便捷之处。 三、设计方案 1．黑板上下移动设计方案 电动机通过减速器与链轮连接，通过链传动控制黑板的移动，而电动机的正反转则可实现黑板的上下移动，实现电动机正反转的电路图如图 1，SBF 相当于“上升”按钮，即按下 SBF 时电动机正转，带动外侧的黑板向上移动，内侧的黑板向下移动；SBR 相当于“下降”按钮，即按下 SBR 时电动机反转，带动外KMR1 SB SBF KMF2 FR KMF KMR KMF1 KMR1 SBR ST1 ST2 KMR2 侧的黑板向下移动，内侧的黑板向上移动。同时，在上边框的内框和外框顶端 Q FU KMF1 图1 电动机正反转控制电路 各安装一个行程开关（电路图中ST1、 ST2），当黑板运动到上边框或下边框时，触及行程开关，使电路断开，电动机停止转动，实现黑板运动...
