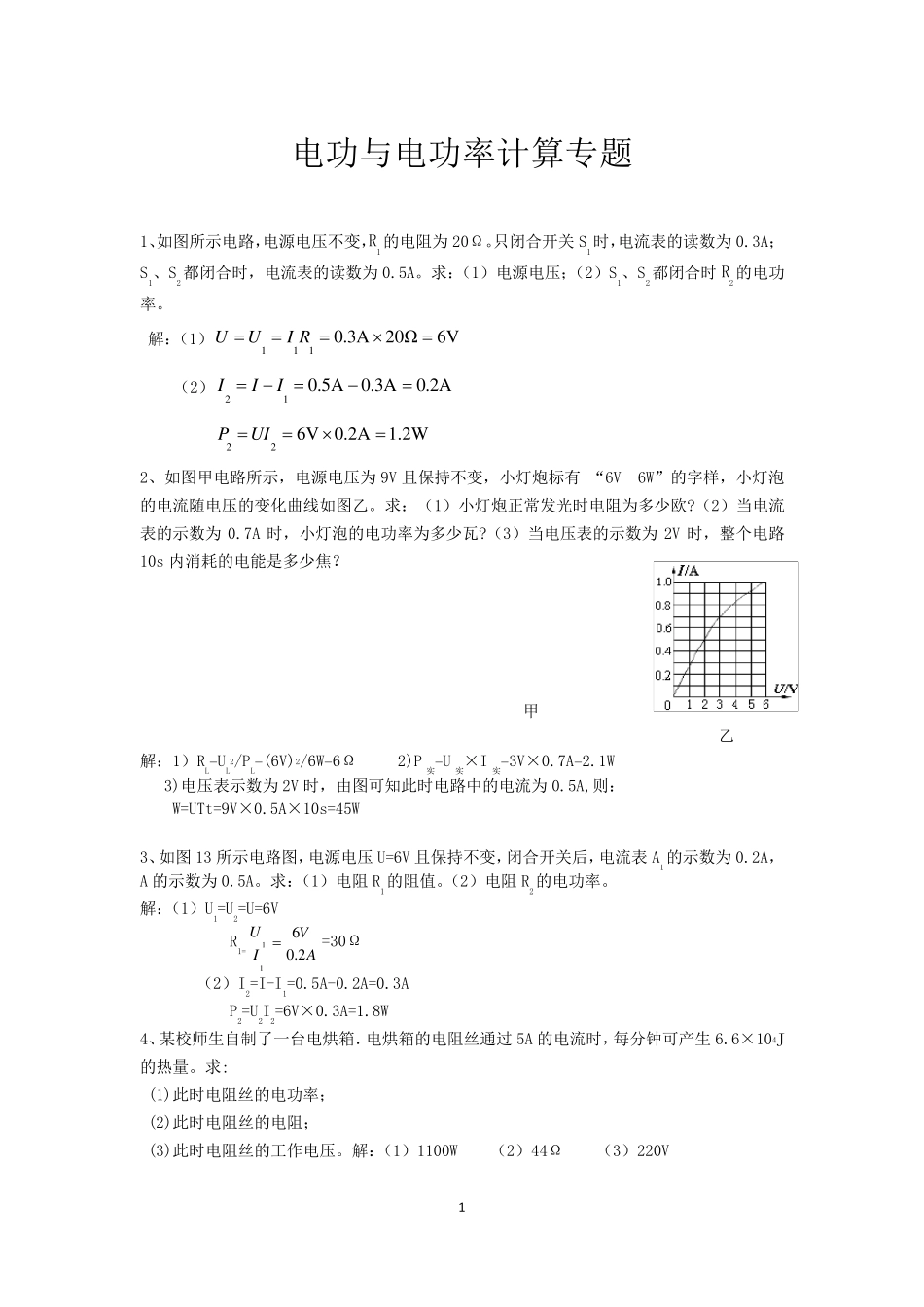

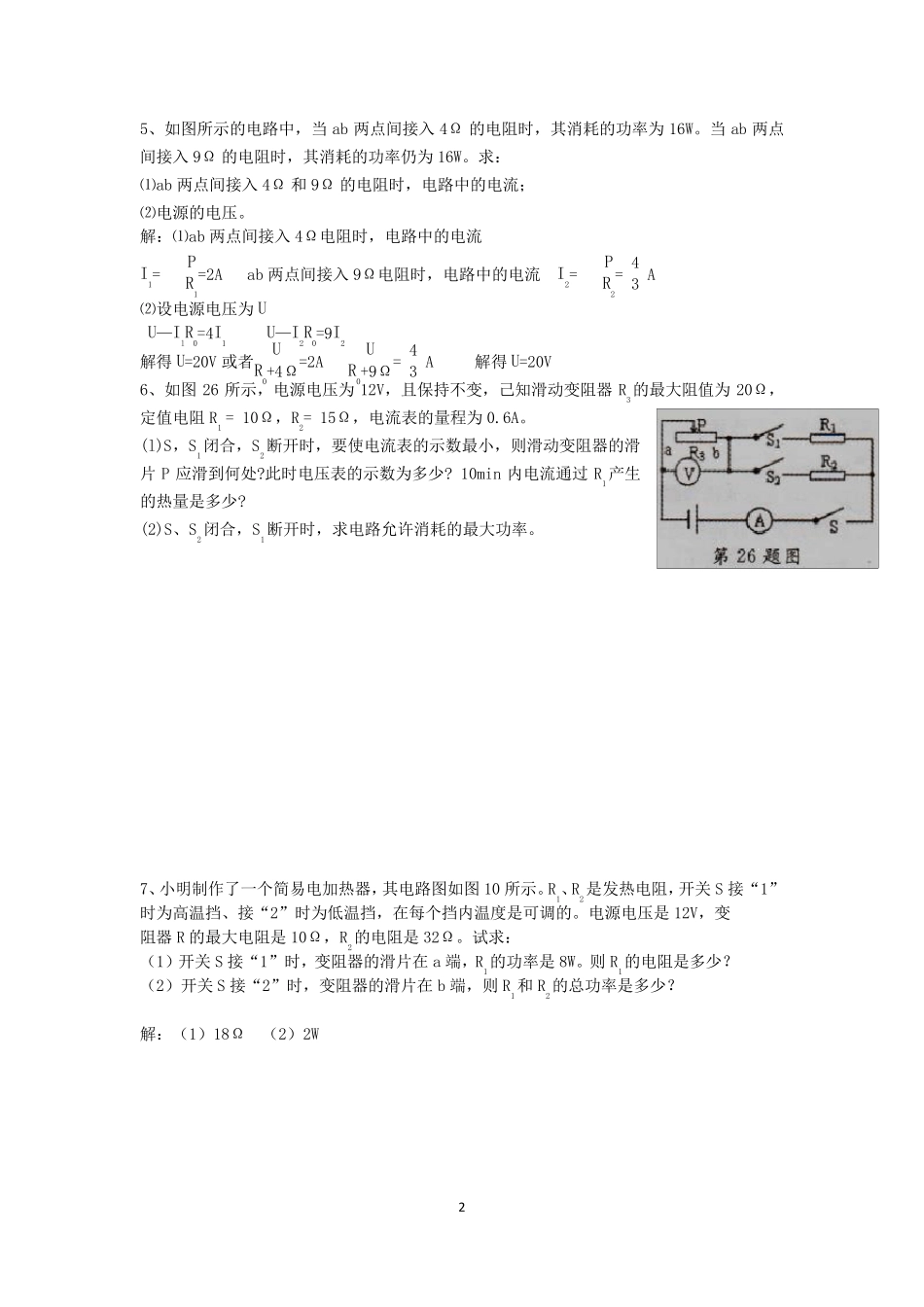

1 电功与电功率计算专题 1、如图所示电路，电源电压不变，R1的电阻为20Ω。只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。 解：（1）1110.3A20Ω6VUUI R （2）210.5A0.3A0.2AIII 226V0.2A1.2WPUI 2、如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V 时，整个电路10s 内消耗的电能是多少焦？ 甲 乙 解：1）RL=UL2/PL=(6V)2/6W=6Ω 2)P实=U实×I实=3V×0.7A=2.1W 3)电压表示数为2V 时，由图可知此时电路中的电流为0.5A,则： W=UTt=9V×0.5A×10s=45W 3、如图13 所示电路图，电源电压U=6V 且保持不变，闭合开关后，电流表A1的示数为0.2A，A 的示数为0.5A。求：（1）电阻R1的阻值。（2）电阻R2的电功率。 解：（1）U1=U2=U=6V R1=AVIU2.0611 =30Ω （2）I2=I-I1=0.5A-0.2A=0.3A P2=U2I2=6V×0.3A=1.8W 4、某校师生自制了一台电烘箱．电烘箱的电阻丝通过 5A 的电流时，每分钟可产生 6.6×104J的热量。求: (1)此时电阻丝的电功率； (2)此时电阻丝的电阻； (3)此时电阻丝的工作电压。解：（1）1100W （2）44Ω （3）220V 2 5、如图所示的电路中，当ab 两点间接入4Ω 的电阻时，其消耗的功率为 16W。当ab 两点间接入9Ω 的电阻时，其消耗的功率仍为 16W。求： ⑴ab 两点间接入4Ω 和 9Ω 的电阻时，电路中的电流； ⑵电源的电压。 解：⑴ab 两点间接入4Ω电阻时，电路中的电流 I1=PR1=2A ab 两点间接入9Ω电阻时，电路中的电流 I2=PR2= 43 A ⑵设电源电压为 U U—IlR0=4I1 U—I2R0=9I2 解得 U=20V 或者UR0+4Ω=2A UR0+9Ω= 43 A 解得 U=20V 6、如图26 所示，电源电压为 12V，且保持不变，己知滑动变阻器 R3的最大阻值为 20Ω，定值电阻 R1 = 10Ω，R2= 15Ω，电流表的量程为 0.6A。 (l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片 P 应滑到何处?此时电压表的示数为多少? 10min 内电流通过 R1产生的热量是多少? (2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。 7、小明制作了一个简易电加热器，其电路图如图10 所示。R1、R2是发热...
