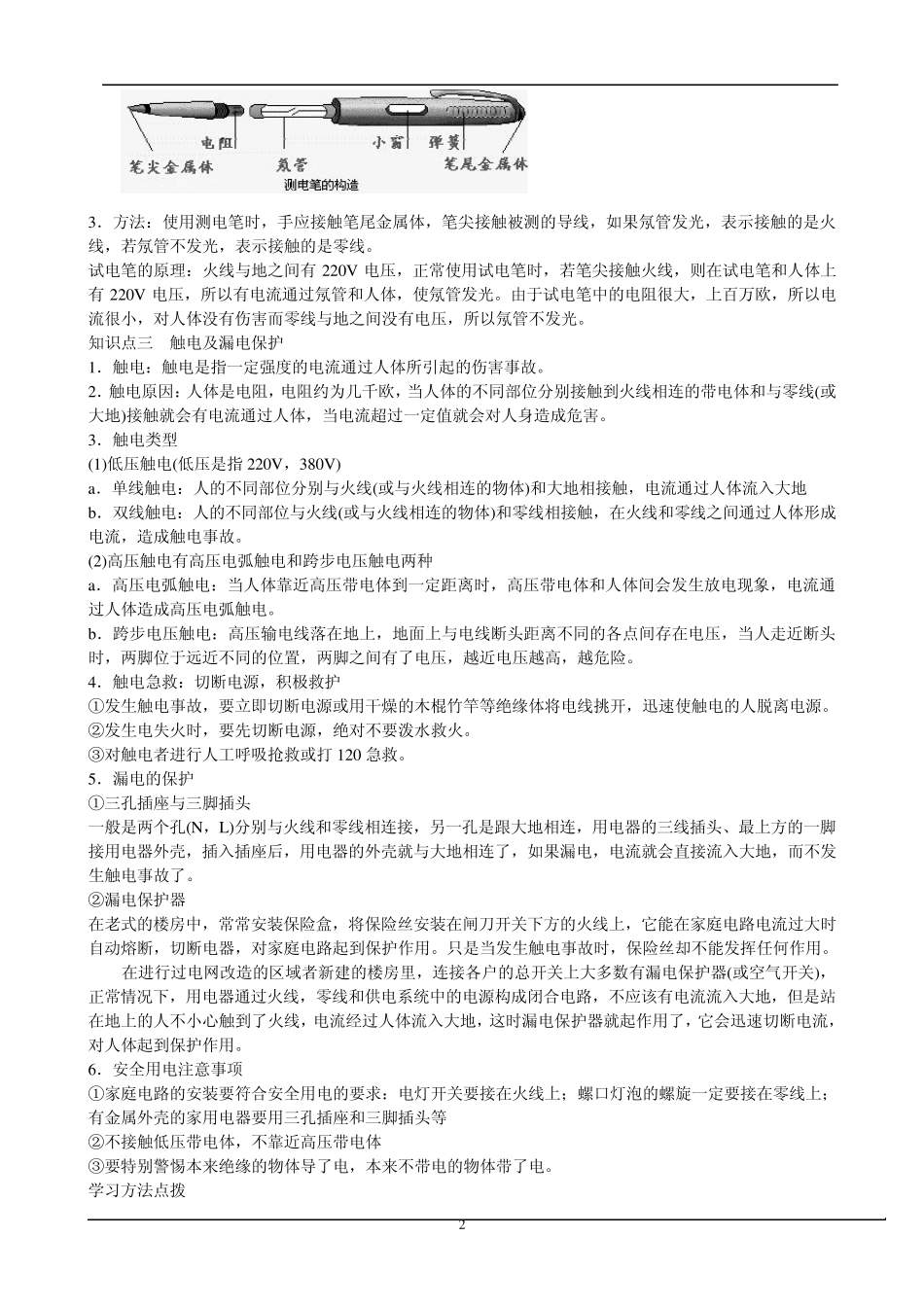

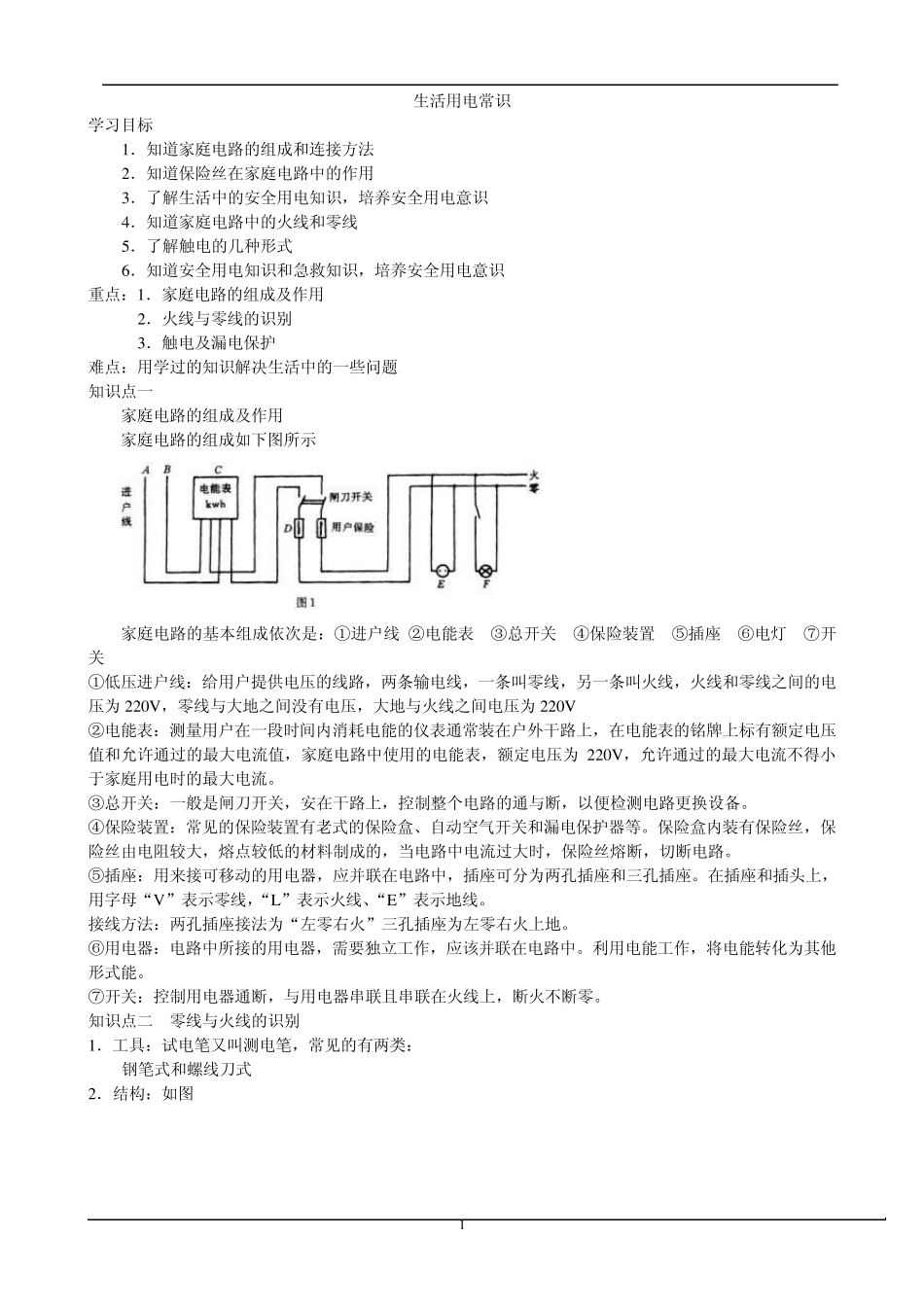

1 生活用电常识 学习目标 1．知道家庭电路的组成和连接方法 2．知道保险丝在家庭电路中的作用 3．了解生活中的安全用电知识，培养安全用电意识 4．知道家庭电路中的火线和零线 5．了解触电的几种形式 6．知道安全用电知识和急救知识，培养安全用电意识 重点：1．家庭电路的组成及作用 2．火线与零线的识别 3．触电及漏电保护 难点：用学过的知识解决生活中的一些问题 知识点一 家庭电路的组成及作用 家庭电路的组成如下图所示 家庭电路的基本组成依次是：①进户线 ②电能表 ③总开关 ④保险装置 ⑤插座 ⑥电灯 ⑦开关 ①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为 220V，零线与大地之间没有电压，大地与火线之间电压为 220V ②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为 220V，允许通过的最大电流不得小于家庭用电时的最大电流。 ③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。 ④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。 ⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。 接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。 ⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。利用电能工作，将电能转化为其他形式能。 ⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。 知识点二 零线与火线的识别 1．工具：试电笔又叫测电笔，常见的有两类： 钢笔式和螺线刀式 2．结构：如图 2 3．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。 试电笔的原理：火线与地之间有 220V 电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有 220V 电压，所以有电流通过氖管和人体，使氖管发光。由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。 知识点...
